Разбираем переключатель и гнёзда мультиметра, учимся мерить напряжение, прозванивать провода и проверять сопротивление, а также объясняем, почему режим тока опасен для новичка.
Мультиметр — прибор, который объединяет в одном корпусе вольтметр, омметр и амперметр. С ним можно проверить, есть ли напряжение в розетке, найти обрыв в удлинителе, понять, сгорел ли нагреватель бойлера, и определить, какой провод в коробке куда идёт.
Чтобы прибор помогал, а не стал причиной короткого замыкания, нужно понимать три вещи: в какие гнёзда вставлять щупы, какой режим выбрать и в каких режимах можно работать только с обесточенной цепью.

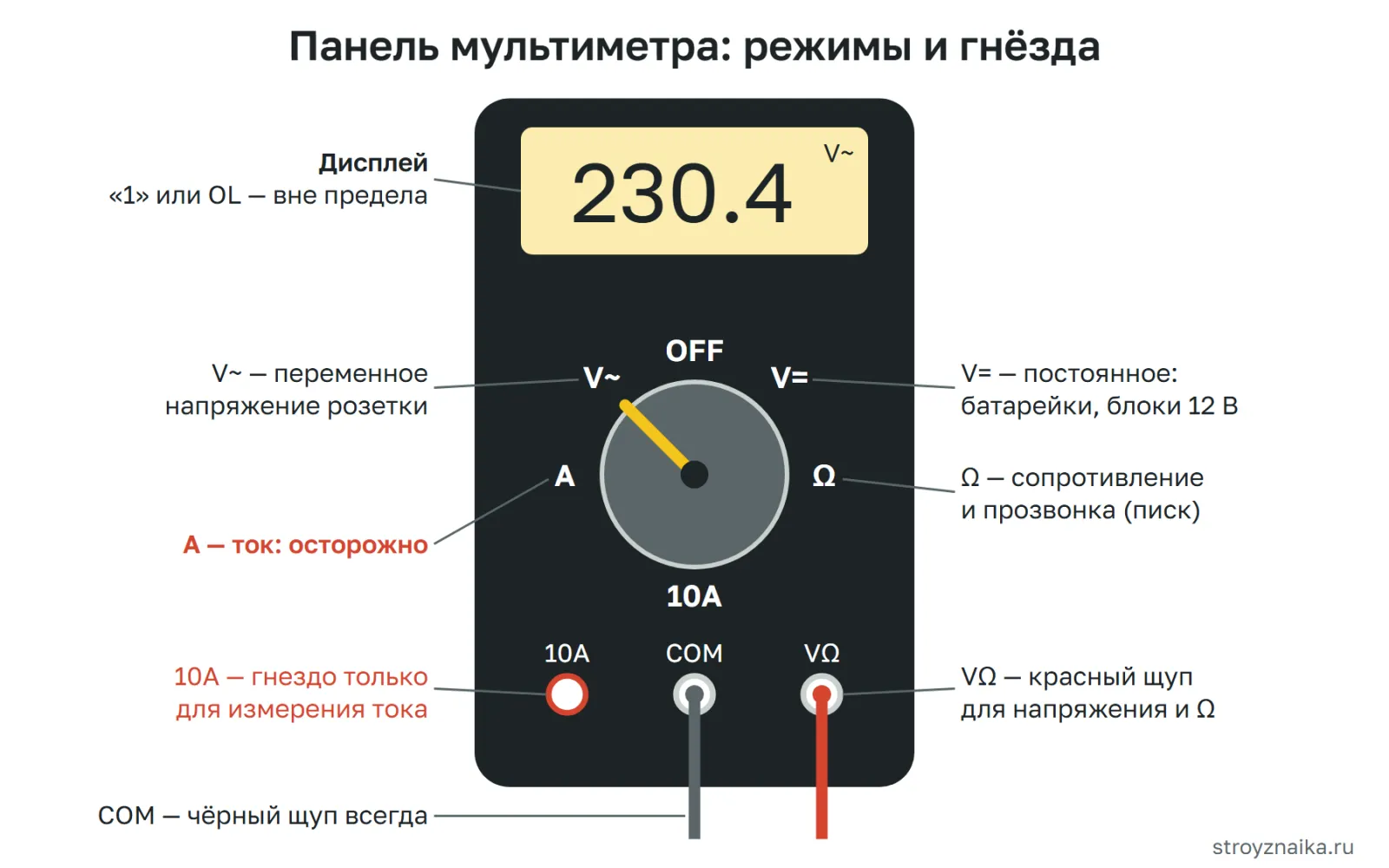

На передней панели три основные части.
Простые приборы требуют выбирать предел вручную: например, 200, 2000, 20k, 200k Ом. Начинайте с большего предела и переходите к меньшему, пока значение не станет точным. Приборы с автовыбором предела делают это сами.
На корпусе и щупах указана категория измерений, например CAT II 600 V или CAT III 600 V. Для квартирных розеток и щитка выбирайте прибор не ниже CAT III 600 V: он рассчитан на скачки напряжения в сети. Щупы должны быть с упорами для пальцев и без трещин в изоляции.
Напряжение в сети по стандарту — 230 В с допуском ±10 %, то есть от 207 до 253 В. Показания 220–240 В — норма.
| Что измеряем | Нормальное значение | Что означает отклонение |
|---|---|---|
| Фаза — ноль | 207–253 В | ниже 200 В — перегрузка или плохой контакт на линии |
| Фаза — земля PE | почти как фаза — ноль | 0 В — PE не подключён |
| Ноль — земля PE | 0–5 В | больше 10 В — проблемы с нулём, нужен электрик |
| Батарейка АА | 1,5–1,6 В | ниже 1,2 В — почти разряжена |
| Блок питания 12 В | 12,0–12,5 В | ниже 11 В — неисправен или перегружен |
Подробнее о том, как определить фазу, ноль и землю, — в статье как найти фазу и ноль.
Прозвонка показывает, есть ли электрическая связь между двумя точками. Если цепь целая, прибор пищит.
Что можно прозвонить:
Так же удобно разбираться с проводами люстры: какой провод идёт к какому патрону (подробно — в статье как подключить люстру).
Режим Ω показывает сопротивление в омах. Он нужен, чтобы проверить нагреватели, катушки, датчики температуры.
Ожидаемое сопротивление нагревателя можно посчитать заранее по мощности: R = U² / P, где U — напряжение сети, P — мощность.
Ещё пример: чайник на 2000 Вт, стоящий на подставке с включённой клавишей, должен показывать между штырями вилки около 230² / 2000 = 26,5 Ом.
Для ламп накаливания так считать нельзя: холодная нить имеет сопротивление примерно в 10 раз меньше, чем раскалённая. Лампа 60 Вт в работе — около 880 Ом, а мультиметр покажет примерно 60–90 Ом. Главное, чтобы не было обрыва.
Проверить изоляцию проводки мультиметром нельзя: он мерит при напряжении в несколько вольт, а изоляцию проверяют мегаомметром при 500–1000 В. Такой замер делает электрик.
Ток мерят не так, как напряжение. Вольтметр подключают параллельно — к двум точкам цепи. Амперметр включают последовательно — в разрыв цепи, чтобы весь ток прошёл через прибор.
В режиме тока сопротивление мультиметра почти нулевое. Если по ошибке вставить щупы в розетку, когда красный щуп стоит в гнезде 10A, получится короткое замыкание прямо в руках: вспышка, оплавленные щупы, сработавший автомат.
Правила для режима тока:
Как правильно подключить такую ленту, читайте в статье как подключить светодиодную ленту.
Цифровой, с категорией безопасности не ниже CAT III 600 V, режимом прозвонки со звуковым сигналом и автоматическим выбором предела. Автовыбор избавляет от ошибок с переключателем, а звук позволяет не смотреть на экран во время прозвонки.
Длинный отключённый провод, идущий рядом с проводом под напряжением, получает наведённое напряжение — иногда десятки вольт. Оно не опасно по мощности, но вводит в заблуждение. Проверяйте между проводом и заведомо заземлённым PE или используйте двухполюсный указатель напряжения.
Да. Измерьте напряжение между проводом и PE или нулём: фаза покажет около 230 В. Измерять «один щупом в воздухе» нельзя — такие показания ничего не значат.
Возможно, выбран режим проверки диодов без звука, разряжена батарейка прибора или щупы плохо касаются контактов из-за окисла. Замкните щупы между собой: если прибор пищит, дело в контакте с проводом.
Технически да, но в щитке рядом много открытых контактов под напряжением, и ошибка обходится дорого. Если вы не уверены, оставьте замеры в щитке электрику.
Информация в статье справочная. Перед работами сверяйтесь с инструкциями производителей материалов и действующими нормами, сложные и опасные работы доверяйте специалистам.
