Объясняем, откуда в квартире берётся защитный провод, как проверить, работает ли он, и какие «народные» способы заземления опаснее, чем его отсутствие.
Заземление нужно не для того, чтобы техника работала, а для того, чтобы она не убила. Стиральная машина, бойлер или духовой шкаф прекрасно включаются и без третьего провода. Разница проявляется только в момент аварии: когда фаза попадает на металлический корпус, защитный провод уводит ток и заставляет автомат сработать, а без него корпус остаётся под напряжением до первого прикосновения.
Ниже — как устроена защита в многоквартирном доме, как понять, какая система у вас, и что делать, если заземления нет. Сразу оговоримся: работы в этажном щите и на стояке — зона управляющей компании и электрика с допуском.
В квартирной проводке бывает три провода: фаза (L), рабочий ноль (N) и защитная земля (PE). Подробно о том, как их отличить, мы писали в статье как найти фазу и ноль. По правилам устройства электроустановок (ПУЭ) у проводов свои цвета: ноль N — голубой, защитный PE — жёлто-зелёный. Фаза обычно коричневая, чёрная, серая или белая.
По PE в нормальном режиме ток не течёт. Он соединяет металлические корпуса приборов с контуром заземления дома. Если внутри прибора повредится изоляция и фаза коснётся корпуса, возникает короткое замыкание через PE: ток резко вырастает, и автоматический выключатель (автомат) в щитке отключает линию за доли секунды. Если вместе с автоматом стоит УЗО — устройство защитного отключения, которое следит за утечкой тока, — оно отключит линию ещё раньше, при утечке в десятки миллиампер.
Буквы в названии описывают, как разведены ноль и защитный провод от подстанции до вашей розетки.

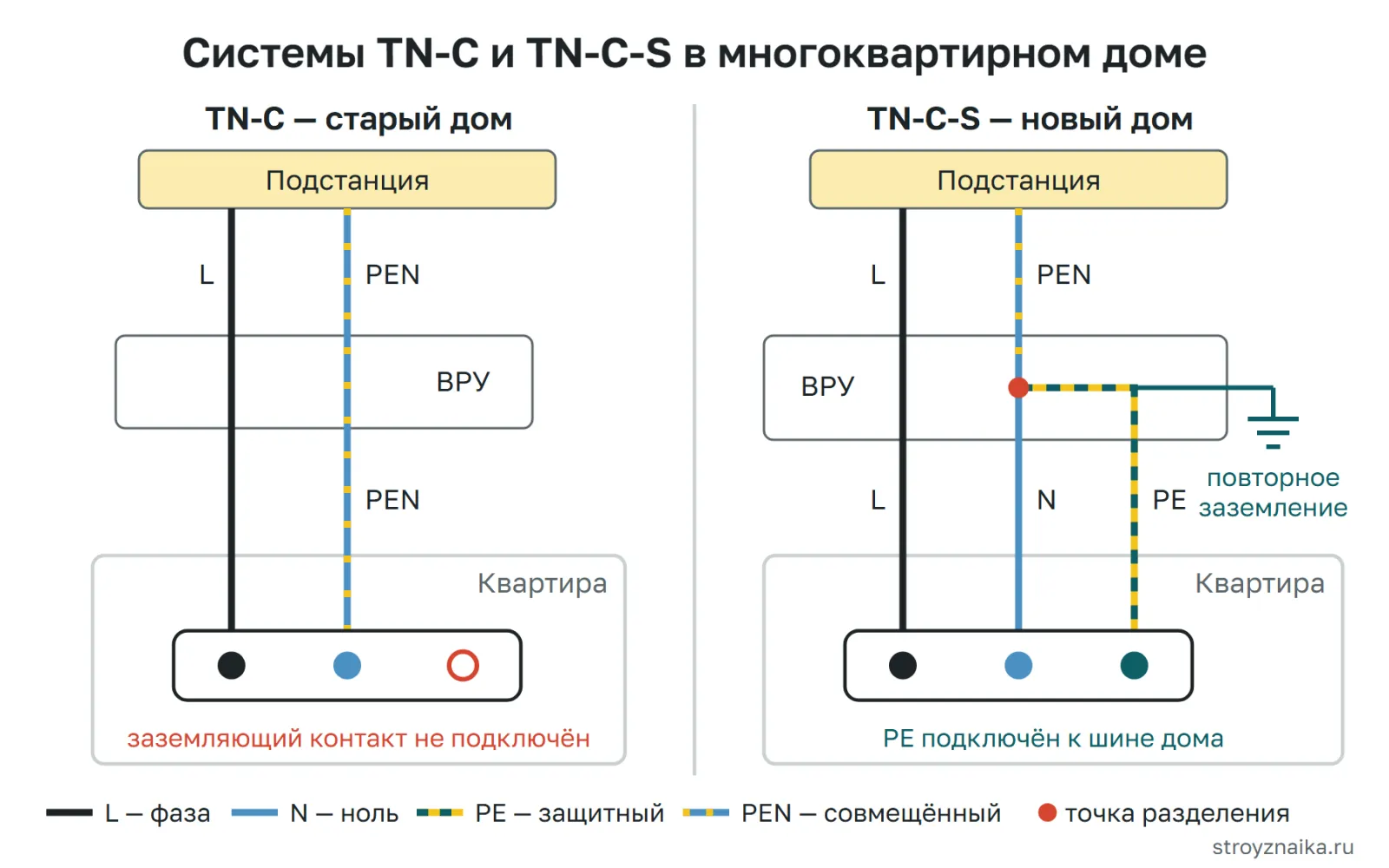

В домах примерно до конца 1990-х годов от подстанции до квартиры идёт совмещённый провод PEN — он одновременно рабочий ноль и защитный. В квартиру заходят только два провода: фаза и PEN. Отдельного PE нет, поэтому у розеток в такой квартире заземляющие контакты обычно ни к чему не подключены, даже если розетки «евро».
Провод PEN приходит от подстанции во вводно-распределительное устройство дома (ВРУ, главный щит в подвале или электрощитовой). Там его разделяют на две шины — N и PE — и дополнительно соединяют с контуром заземления здания (повторное заземление). Дальше по стоякам и в квартиры идут уже отдельные N и PE.
Главное правило TN-C-S: после точки разделения N и PE нигде больше не соединяют между собой.
N и PE разделены на всём пути от подстанции. В жилых домах встречается редко, для квартиры разницы с TN-C-S почти нет.
| Система | Что приходит в квартиру | Где встречается | Есть ли PE в розетке |
|---|---|---|---|
| TN-C | L и PEN (2 провода) | дома до конца 1990-х | нет |
| TN-C-S | L, N и PE (3 провода) | новые дома и после реконструкции | да |
| TN-S | L, N и PE (3 провода) | редко, отдельные объекты | да |
Наличие трёх проводов в розетке ещё ничего не гарантирует: третий провод может быть никуда не подключён или подключён неправильно.
Точно проверить качество заземления (сопротивление петли «фаза — ноль» и цепи PE) может только электролаборатория специальными приборами. После капитального ремонта проводки такой замер стоит заказать.
В старых домах до сих пор встречается «заземление» на батарею или водопроводный стояк. Это опасно по нескольким причинам.
Газовую трубу использовать нельзя ни при каких обстоятельствах: ток через резьбовые соединения может вызвать искру.

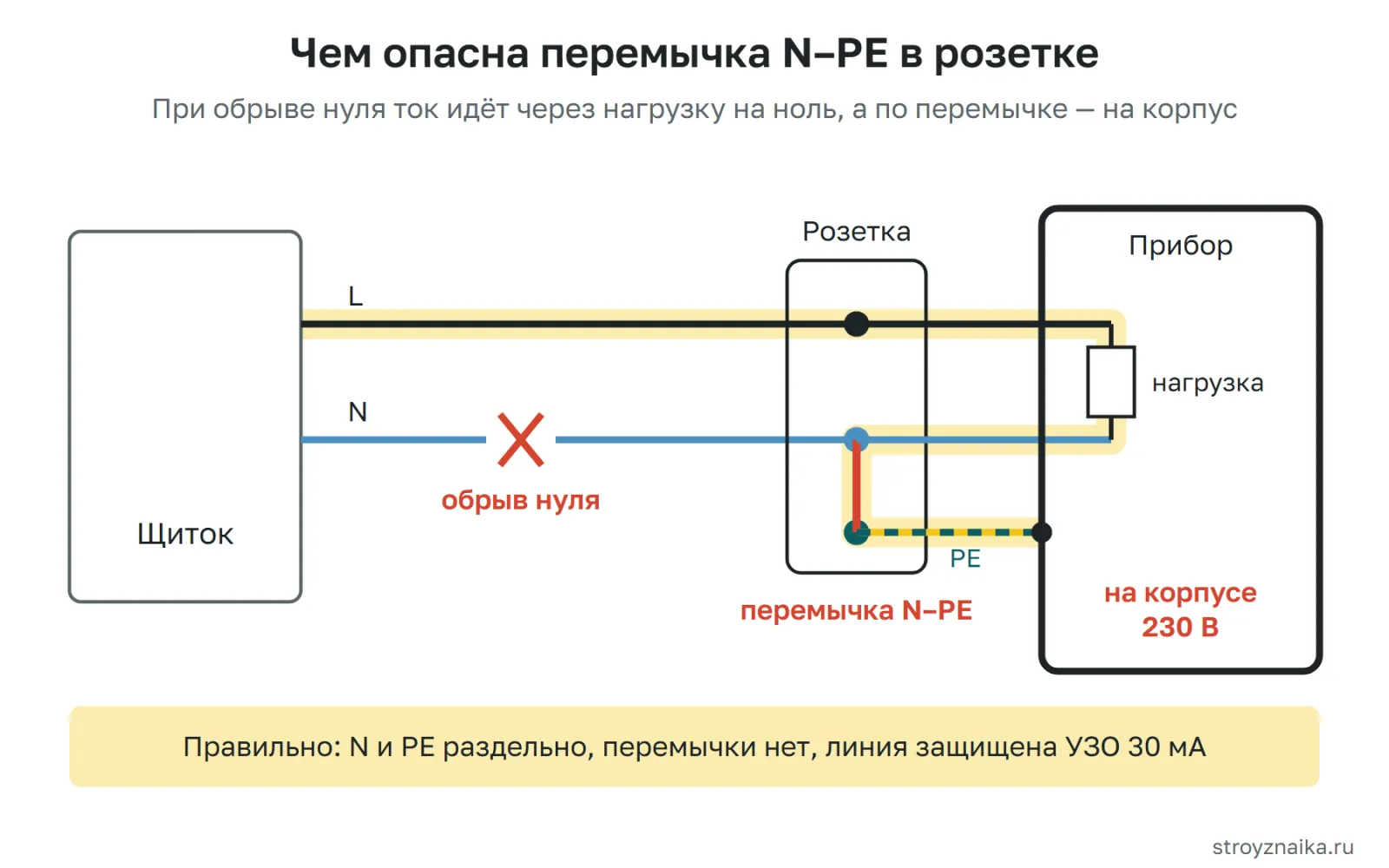

Второй «народный» способ называют занулением: в розетке ставят перемычку между контактом N и заземляющим контактом. Кажется, что корпус теперь соединён с нулём, и при пробое сработает автомат. На деле такая перемычка создаёт новые опасности.
Правильное решение — переход дома на систему TN-C-S. Это делает управляющая компания или сетевая организация в рамках ремонта общедомовой сети. Напишите заявление в управляющую компанию: иногда реконструкцию ВРУ проводят по обращениям жильцов.
Пока дом не переделан, сделайте то, что в ваших силах.
Своими силами можно осмотреть щиток, сделать контрольный замер и заменить розетки при отключённом автомате. Электрика с допуском приглашайте, если:
Сборку квартирного щитка с шинами N и PE мы подробно разберём в статье как собрать электрощит.
Нет, если речь о подключении к общедомовому контуру или переделке этажного щита: это общее имущество дома, работы на нём ведёт управляющая компания. Самостоятельно можно проложить трёхжильную проводку и поставить УЗО, чтобы быть готовыми к переходу дома на TN-C-S.
Посмотрите на провод, который идёт от этажного щита к вашей квартире. Если в нём только две жилы, у вас TN-C. Если три и жёлто-зелёная подключена к шине на корпусе щита, скорее всего TN-C-S. Окончательно подтвердить может управляющая компания или электрик.
Розетки с заземляющими контактами давно стали стандартом, их ставят и в старых домах. Сам контакт ничего не даёт, пока к нему не подведён провод PE, соединённый с контуром заземления дома.
Да, в однофазной квартирной сети УЗО на 30 мА — самая доступная защита человека от удара током при отсутствии PE. Важно только, чтобы через УЗО проходили и фаза, и ноль, а после него ноль нигде не соединялся с корпусами или другими линиями.
Сразу выключите автомат этой линии и не пользуйтесь машиной. «Пощипывание» означает, что на корпусе есть напряжение из-за утечки. Нужно проверить и сам прибор, и проводку, а заодно убедиться, что розетка подключена без перемычек и с работающим УЗО.
Информация в статье справочная. Перед работами сверяйтесь с инструкциями производителей материалов и действующими нормами, сложные и опасные работы доверяйте специалистам.
