Сборка квартирного электрощита: от схемы до проверки

Квартирный электрощит — это коробка с DIN-рейками, в которой собраны все защитные аппараты квартиры: вводной автомат, УЗО, дифавтоматы и автоматы отдельных линий. От того, как он собран, зависит, отключится ли при неисправности одна розетка или вся квартира, сработает ли защита от удара током и не будут ли УЗО «выбивать» без причины.

Скажем честно: собрать щит своими руками можно, но эту работу лучше доверить электрику. Здесь сходятся все линии квартиры, а ошибка в одном проводе может оставить без защиты все сразу. Эта статья поможет понять, как щит устроен, грамотно составить схему вместе с мастером и проверить его работу.

Из чего состоит квартирный щит

• Корпус (бокс) — металлический или пластиковый, встраиваемый в стену или накладной. Размер указывают в модулях: 12, 18, 24, 36. Модуль — стандартная ширина аппарата, 17,5–18 мм.
• DIN-рейка — металлическая планка шириной 35 мм, на которую защёлкиваются аппараты.
• Вводной аппарат — двухполюсный автомат или выключатель нагрузки. Позволяет полностью обесточить квартиру.
• УЗО и дифавтоматы — защита от утечки тока. Чем они отличаются и как их выбрать, рассказано в статье УЗО и дифавтомат.
• Групповые автоматы — по одному на каждую линию. Как их подобрать, читайте в статье как выбрать автоматический выключатель.
• Шины N — изолированные планки с винтами для нулевых проводов, обычно с синими держателями.
• Шина PE — планка для защитных проводов, соединённая с металлическим корпусом щита.
• Гребенчатая шина — медная «расчёска», которой соединяют входы нескольких автоматов вместо отдельных перемычек.
• По желанию — реле напряжения, которое отключает квартиру при скачках напряжения, и устройство защиты от импульсных перенапряжений.

Сначала схема: делим проводку на группы

Щит собирают по схеме, а схему — по расстановке розеток и приборов. Группа — это линия от щита с собственным автоматом. Правила простые: мощные приборы — на отдельные линии, свет отдельно от розеток, розетки разных комнат — на разные линии.

Сечения подобраны по допустимому току кабеля — об этом подробно в статье как подобрать сечение кабеля.

Пример расчёта: сколько модулей нужно

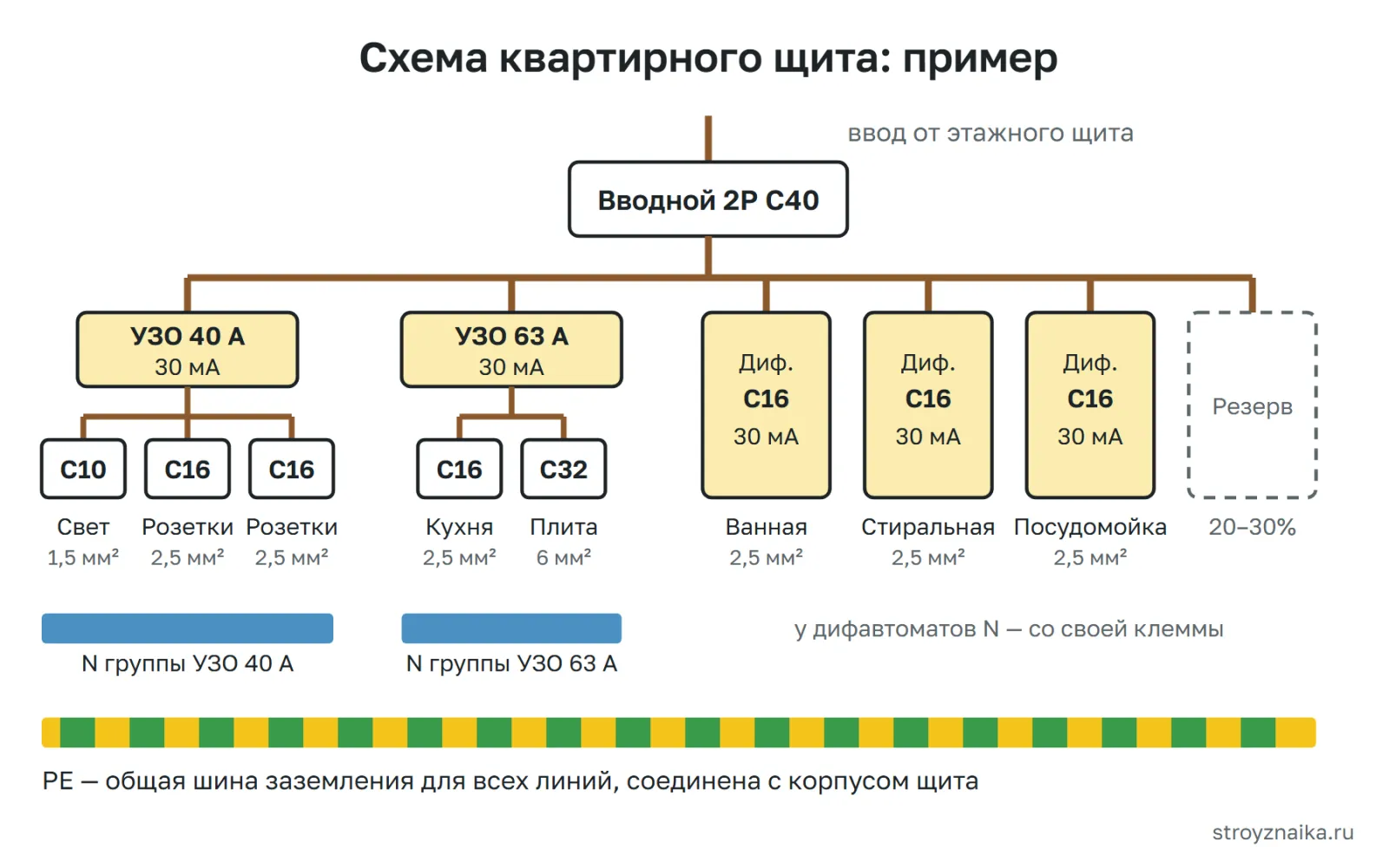

Считаем ширину аппаратов по схеме из таблицы:

• вводной двухполюсный автомат — 2 модуля;
• реле напряжения — 2 модуля;
• два УЗО — 2 × 2 = 4 модуля;
• пять групповых автоматов — 5 × 1 = 5 модулей;
• три дифавтомата — 3 × 2 = 6 модулей.

Итого: 2 + 2 + 4 + 5 + 6 = 19 модулей.

Добавляем запас 20% на будущие линии — кондиционер, тёплый пол: 19 × 1,2 = 22,8 модуля. Ближайший стандартный размер — бокс на 24 модуля, две рейки по 12. Если в планах ещё несколько мощных приборов, берите 36 модулей: тесный щит сложно обслуживать, провода в нём перегреваются.

Номинал вводного автомата ограничен выделенной мощностью квартиры. Например, при 9 кВт: 9000 / 230 ≈ 39 А — вводной автомат 40 А. Выделенная мощность указана в документах на подключение, её уточняют в управляющей компании.

Шины N и PE: главная ошибка при сборке

После каждого УЗО ноль защищаемых им линий должен идти на отдельную нулевую шину. Нули разных групп нельзя соединять между собой и с общим нулём ввода.

Почему так. УЗО сравнивает ток, ушедший по фазе, с током, вернувшимся по нулю. Если ноль линии из группы 2 подключить на шину группы 1, ток уйдёт через одно УЗО, а вернётся через другое. Оба аппарата увидят «утечку» и будут отключаться — иногда сразу, иногда только при включении определённых приборов, что особенно сложно найти.

У дифавтомата ноль линии подключают прямо к его нижней нулевой клемме, а не на общую шину.

Шина PE, наоборот, одна общая на все линии. К ней подключают защитный провод ввода, жёлто-зелёные жилы всех линий и корпус щита.

Как определить провода перед подключением, рассказано в статье как найти фазу и ноль.

Порядок сборки

1. Закрепите корпус щита в нише или на стене по уровню, заведите кабели линий через вводы сверху или снизу. Оставьте запас кабеля, чтобы дотянуться до любого аппарата.
2. Установите аппараты на DIN-рейки по схеме: слева вводной аппарат и реле, затем УЗО, за каждым — его групповые автоматы, затем дифавтоматы.
3. Закрепите шины N и PE. Для каждой группы УЗО — своя нулевая шина.
4. Соедините фазные входы автоматов гребенчатой шиной, а входы УЗО и дифавтоматов — проводом сечением не меньше, чем у вводного кабеля.
5. Разделайте кабели линий, подпишите каждый маркером или бирками. Гибкие жилы обожмите наконечниками-гильзами.
6. Подключите фазу каждой линии к нижней клемме её автомата, ноль — на шину своей группы или к клемме дифавтомата, землю — на шину PE.
7. Затяните все винты с усилием, рекомендованным в паспорте аппарата, и подёргайте каждый провод.
8. Наклейте на дверцу или под аппараты схему с подписями линий.

Подключать сам щит к вводу и включать его в первый раз должен электрик. Он же проверяет сопротивление изоляции линий мегаомметром — специальным прибором — и работу УЗО.

Проверка после сборки

• Включите вводной аппарат, затем УЗО и автоматы по одному. Ни один не должен отключаться сразу.
• Нажмите кнопку «Тест» на каждом УЗО и дифавтомате — аппарат должен сразу отключиться.
• Проверьте каждую розетку индикатором: фаза и ноль на своих местах, линия отключается своим автоматом.
• Отключите по очереди каждый групповой автомат и убедитесь, что гаснет именно та линия, которая подписана на схеме. Ошибки в подписях потом обходятся дорого: при аварии будет отключена не та линия.
• Через неделю после запуска откройте щит, отключив вводной аппарат, и подтяните винтовые клеммы: медь немного «садится» под винтом.

Частые вопросы

Можно ли собрать щит самому, а подключить его пригласить электрика?

Можно, и это частый вариант. Но электрику придётся проверить всю вашу сборку, иначе он не сможет отвечать за результат. Многие мастера предпочитают собирать щит сами — это быстрее, чем искать чужие ошибки.

Нужен ли вводной автомат, если на площадке уже стоит автомат перед счётчиком?

Нужен. Этажный щит обслуживает управляющая компания, а вам удобнее отключать квартиру из своего щита. Номинал квартирного вводного аппарата не должен превышать номинал автомата на площадке.

Где располагать щит в квартире?

Обычно в прихожей, на высоте, удобной для обслуживания, — нижний край примерно на уровне 1,2–1,5 м от пола. Не ставьте щит в ванной, над раковиной или за шкафом, к которому не подобраться.

Что делать, если после сборки УЗО отключается сразу при включении?

Сначала отключите все групповые автоматы под этим УЗО и включайте их по одному. Если УЗО выбивает при включении конкретной линии, проверьте, не попал ли её ноль на шину другой группы и нет ли где-то соединения нуля с землёй. Если ошибок в щите нет, неисправность в самой линии или приборе — её ищет электрик с мегаомметром.

Сколько линий нужно в обычной квартире?

Для однокомнатной квартиры — от 6–8 линий, для двухкомнатной с электроплитой — 8–10, для большой квартиры — 12 и больше. Лучше иметь лишнюю линию, чем перегруженную.
