Выбор автоматического выключателя для квартиры и дома

Как выбрать автомат для квартиры или частного дома, если на корпусе только буква, пара чисел и значки в рамках? Автоматический выключатель (в быту — автомат) стоит в щитке и отключает линию при перегрузке и коротком замыкании. Он защищает в первую очередь кабель: должен отключить линию раньше, чем жила перегреется и изоляция начнёт плавиться. В статье разобраны все параметры по порядку: номинальный ток, характеристика B, C или D, отключающая способность, число полюсов, вводной автомат и селективность (чтобы при аварии отключалась одна линия). Есть расчёты с цифрами, таблицы «кабель — автомат» и типовой набор автоматов для квартиры.

Что делает автомат и от чего он не защищает

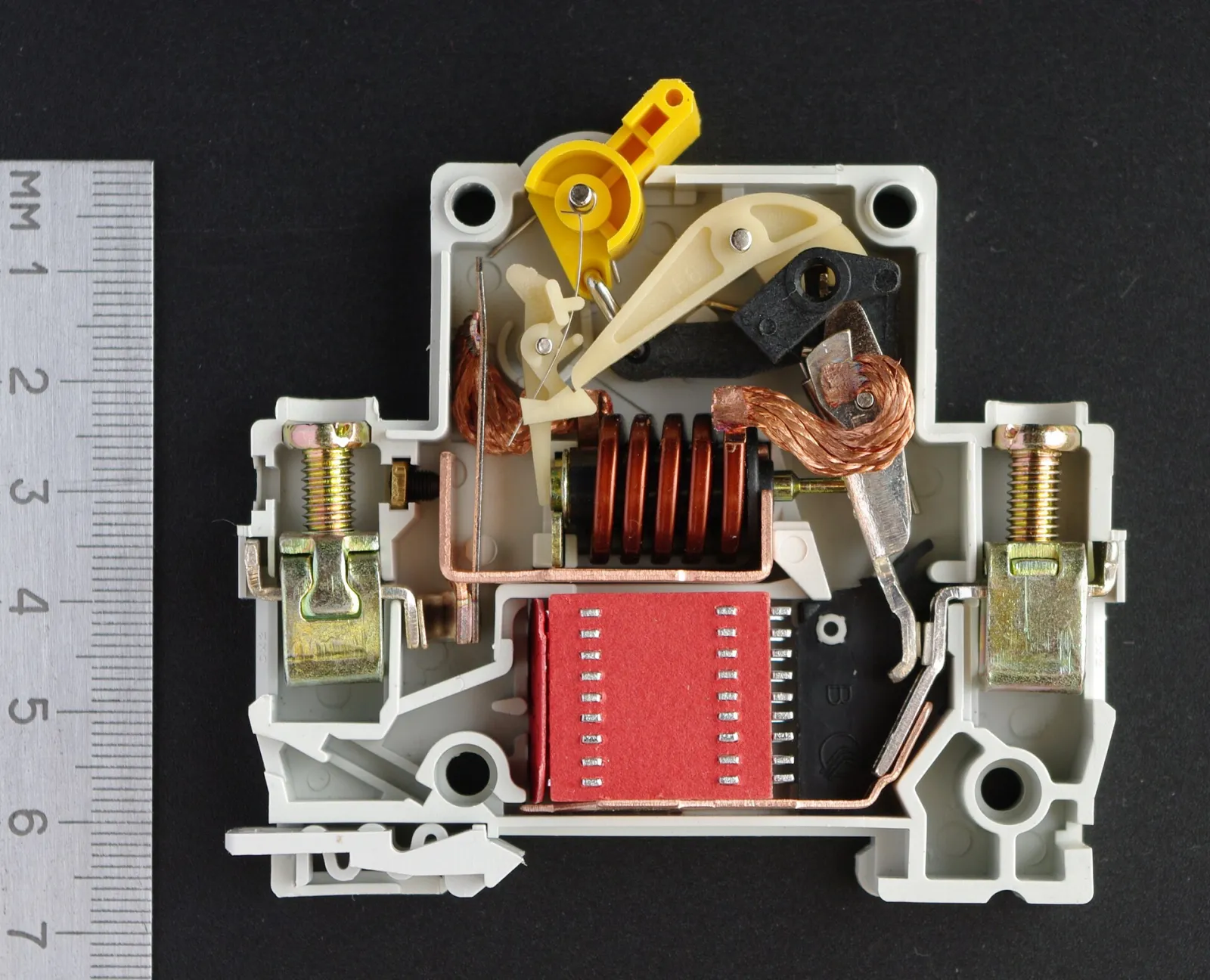

Внутри модульного автомата два независимых механизма отключения — их называют расцепителями.

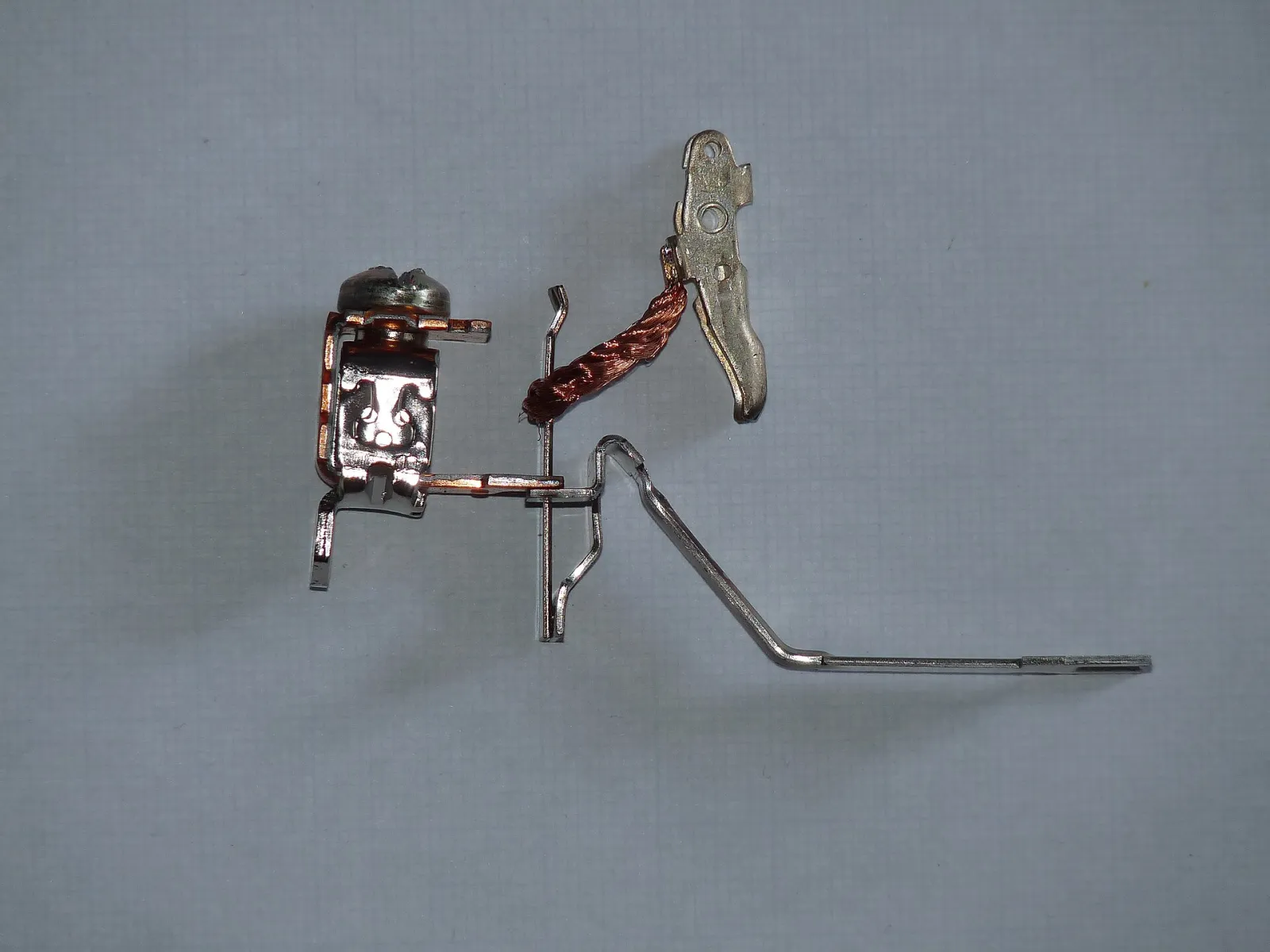

• Тепловой расцепитель — пластина из двух сплавленных металлов (биметалл). Ток её нагревает, пластина изгибается и при перегрузке толкает защёлку. Работает с задержкой: чем больше перегрузка, тем быстрее отключение — от часа до нескольких секунд. Задержка нужна, чтобы автомат не срабатывал от коротких всплесков тока, например при включении чайника.
• Электромагнитный расцепитель — катушка с подвижным сердечником. При коротком замыкании ток вырастает в десятки и сотни раз, сердечник втягивается и мгновенно размыкает контакты — быстрее 0,1 секунды. Дуга, возникающая при размыкании, гасится в дугогасительной камере — пакете стальных пластин.

Чего автомат не делает:

• Не защищает человека от удара током. Ток через тело в 30–100 мА для автомата 16 А незаметен. От утечки защищает УЗО или дифавтомат — подробно в статье УЗО и дифавтомат: в чём разница и что ставить.
• Не защищает прибор. Номинал выбирают по кабелю, а не по мощности чайника или телевизора. Прибор от собственной поломки защищён своими предохранителями.
• Не защищает от скачков напряжения. Для этого ставят реле напряжения; СП 256.1325800 рекомендует вводные аппараты квартир с такой защитой.
• Не всегда замечает искрящий контакт. Плохая скрутка или ослабленный винт в розетке греются при токе ниже номинала. От этого защищают устройства защиты от дугового пробоя (УЗДП) — их тоже рекомендует СП 256.

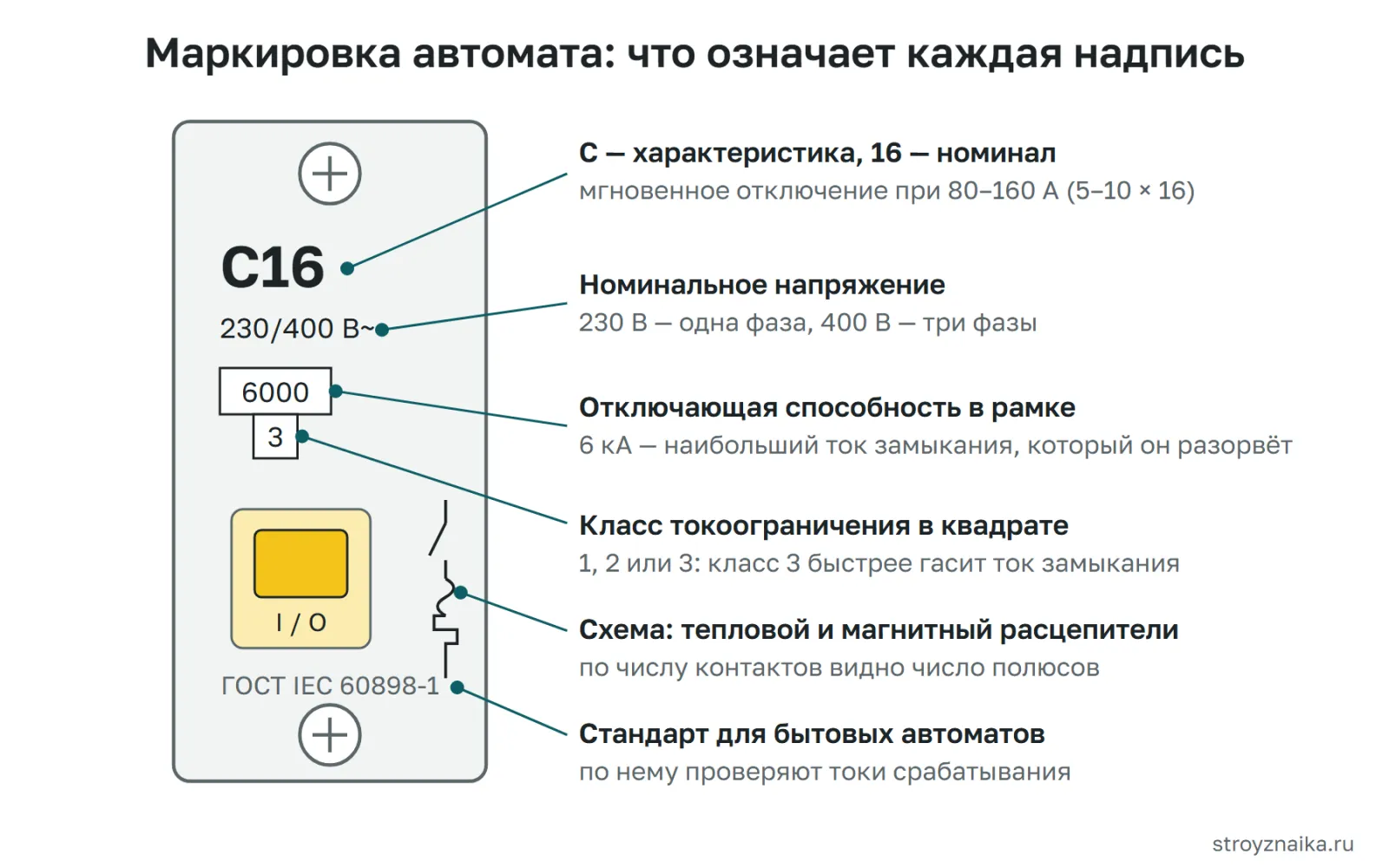

Маркировка автоматического выключателя: что означают буквы и цифры

Бытовые модульные автоматы выпускают по ГОСТ IEC 60898-1 (раньше — ГОСТ Р 50345). Обозначения на лицевой стороне стандартные.

Если вместо ГОСТ IEC 60898-1 указан только ГОСТ IEC 60947-2 — это промышленный стандарт с другими условиями испытаний: другие токи несрабатывания и срабатывания, отключающая способность обозначается Icu и Ics. Такой автомат тоже можно поставить дома, но цифры с бытовыми напрямую сравнивать нельзя.

Как выбрать номинал автомата по сечению кабеля и мощности

Номинальный ток — число после буквы. Стандартный ряд: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 А.

Главное правило: расчётный ток ≤ номинал ≤ допустимый ток кабеля

Номинал выбирают по двум условиям сразу:

1. Не меньше расчётного тока линии — иначе автомат будет отключаться при нормальной работе.
2. Не больше длительно допустимого тока кабеля — иначе при затяжной перегрузке кабель будет греться выше нормы, а автомат этого «не заметит».

Сначала по нагрузке выбирают сечение кабеля, потом под кабель — автомат. Как подобрать сечение с учётом способа прокладки, жары и пучков кабелей, подробно разобрано в статье как подобрать сечение кабеля для квартиры. Здесь — готовая связка для медного кабеля.

Какой автомат ставить на кабель 1,5; 2,5; 4; 6 и 10 мм²

Допустимые токи взяты из таблиц ПУЭ 1.3.4 и 1.3.6 для кабеля с двумя рабочими жилами: в однофазной линии ток идёт по фазе и нулю, а защитная жила PE не нагружена и в счёт не идёт.

Почему автомат выбирают с запасом ниже предела кабеля:

• кабель в стене, под утеплителем или в пучке с другими кабелями охлаждается хуже, чем в таблице;
• обычные розетки и вилки рассчитаны на 10–16 А, поэтому на розеточную линию автомат больше 16 А не ставят даже при кабеле 4 мм²;
• тепловой расцепитель допускает затяжную перегрузку до 1,45 номинала (об этом ниже).

Обратный вопрос — какой кабель нужен под автомат: под 16 А — не меньше 2,5 мм², под 20 А — 2,5 мм² только для отдельного прибора при открытой прокладке, иначе 4 мм², под 25 А — 4 мм², под 32 А — 6 мм², под 40 и 50 А — 10 мм², под 63 А — 16 мм² меди.

Как выбрать автомат по мощности нагрузки

Ток однофазной нагрузки: I = P / 230, где P — мощность в ваттах. Для приборов с мотором (насос, кондиционер) мощность делят ещё на коэффициент мощности, обычно 0,8.

Трёхфазная мощность посчитана как 1,73 × 400 В × ток при равномерной нагрузке фаз.

Почему автомат 16 А долго держит 18 и даже 23 А

Тепловой расцепитель откалиброван при +30 °C и по стандарту работает так (для автомата 16 А):

Отсюда два вывода. Во-первых, номинал нельзя завышать: при перегрузке в 1,45 раза кабель может греться почти час. Во-вторых, автомат 16 А, который «не держит» 16 А, скорее всего исправен, просто нагрузка на линии больше, чем кажется.

Температура тоже влияет. В жарком тесном щитке рядом с нагретыми соседями биметалл прогрет заранее, и автомат отключается раньше. Если в щитке летом горячо, а автоматы срабатывают при нагрузке чуть ниже номинала, нужен щиток просторнее или распределение мощных линий по разным местам рейки.

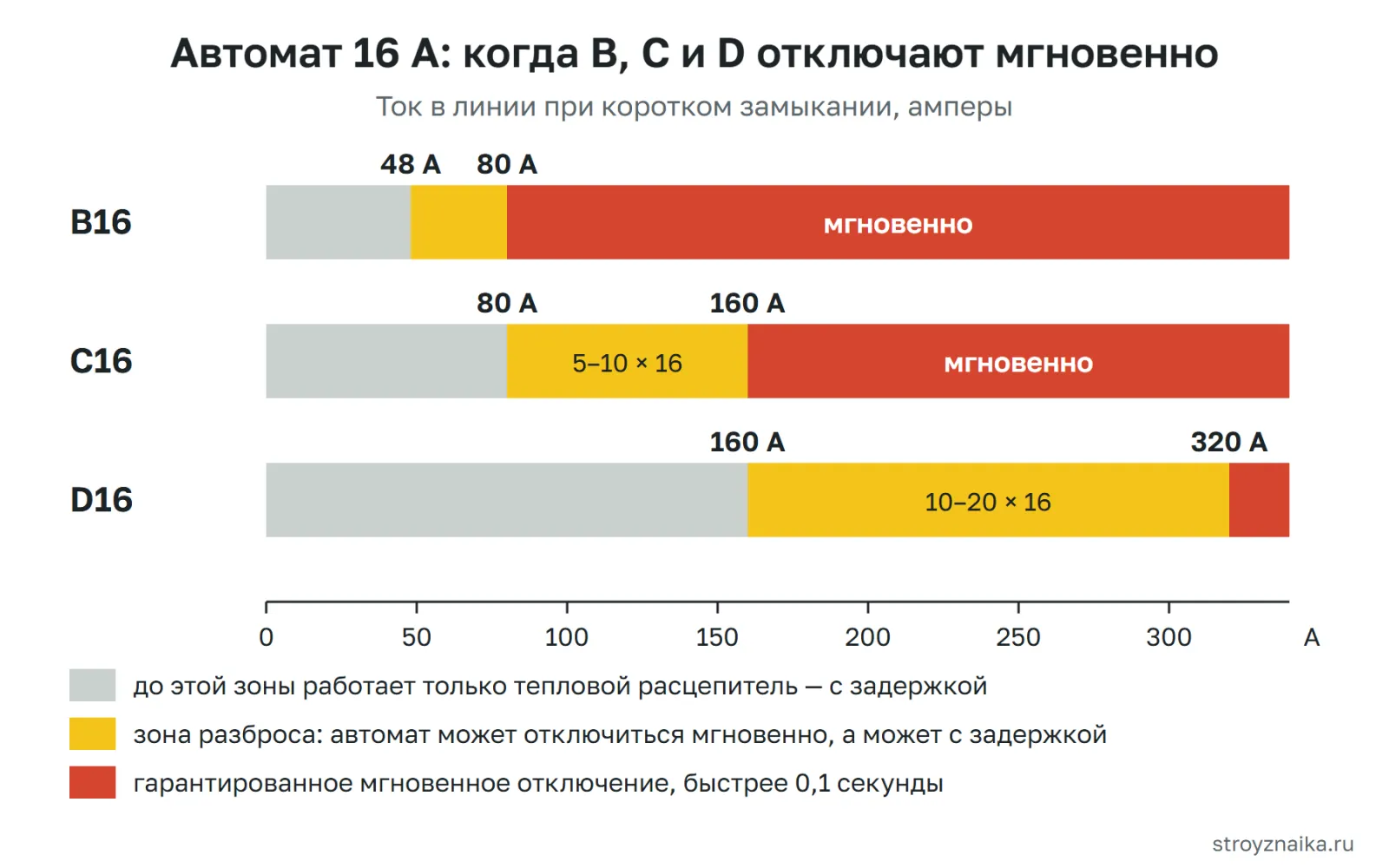

Характеристика B, C или D: какую выбрать

Буква перед номиналом — время-токовая характеристика. Она задаёт, с какого тока срабатывает электромагнитный расцепитель, то есть где для автомата заканчивается перегрузка и начинается короткое замыкание. На тепловую защиту буква не влияет: B16 и C16 при перегрузке 20–40 А ведут себя одинаково.

Нижняя граница — ток, при котором автомат ещё не обязан отключаться мгновенно, верхняя — при котором отключится гарантированно. Где точно внутри этой зоны сработает конкретный экземпляр, решает производитель.

Зачем нужна разница. Моторы, компрессоры холодильников и кондиционеров, блоки питания светодиодных светильников в момент включения потребляют ток в 3–10 раз больше рабочего, на доли секунды. Автомат B на такой линии может отключаться при пуске. Автомат C пусковой ток пропускает. Зато B надёжнее отключает замыкание на длинной линии, где ток короткого замыкания невелик из-за сопротивления проводов.

Распространённый миф — «автомат B чувствительнее и раньше отключает перегрузку, поэтому он безопаснее для старой проводки». Нет: тепловые расцепители B и C одинаковы, разница только в токе мгновенного отключения при коротком замыкании.

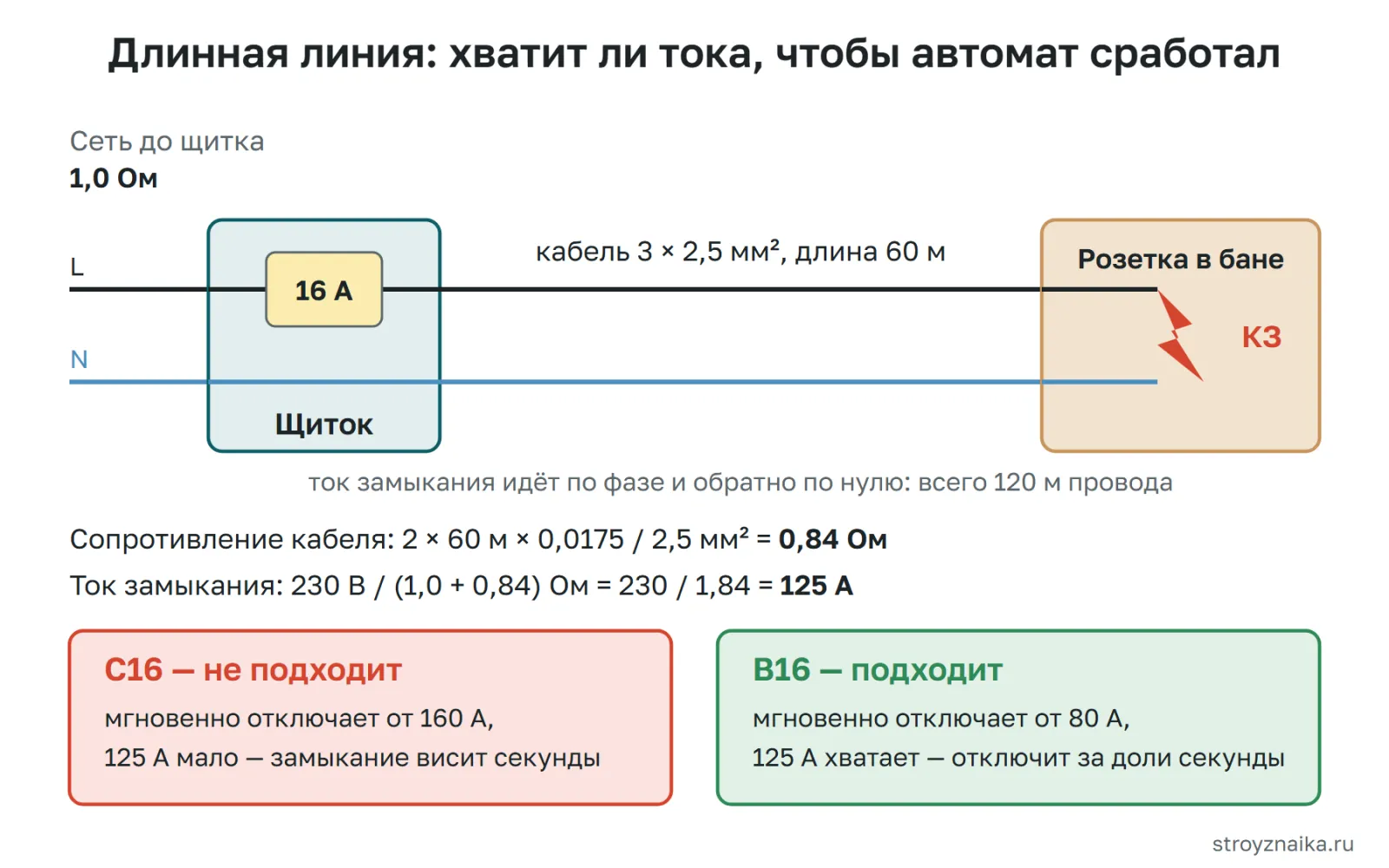

Длинная линия: сработает ли автомат при коротком замыкании

Ток короткого замыкания ограничен сопротивлением петли «фаза — ноль»: сети до щитка плюс двух жил кабеля (ток идёт туда и обратно). Если ток окажется меньше порога мгновенного отключения, замыкание будет отключать тепловой расцепитель — за секунды вместо сотых долей секунды. ПУЭ требует для групповых линий 230 В отключение не дольше 0,4 с, иначе на корпусах приборов может долго держаться опасное напряжение.

Формула: сопротивление кабеля R = 2 × L × 0,0175 / S, где L — длина в метрах, S — сечение в мм², 0,0175 Ом·мм²/м — удельное сопротивление меди. Ток короткого замыкания I = 230 / (Zсети + R).

Ориентировочная наибольшая длина медной линии, при которой автомат ещё отключает замыкание в её конце мгновенно:

Таблица посчитана для холодного кабеля; при замыкании жилы нагреваются, добавляются сопротивления контактов, поэтому реальный запас примерно на 20 % меньше. «Не обеспечивается» означает, что даже прямо в щитке ток замыкания (230 / 1,0 = 230 А) меньше порога мгновенного отключения C25 (250 А) и C32 (320 А). Настоящее сопротивление петли измеряет электрик специальным прибором — на даче и в частном доме это стоит сделать до выбора автоматов.

Отключающая способность: 4,5, 6 или 10 кА

Отключающая способность — наибольший ток короткого замыкания, который автомат гарантированно разорвёт. На корпусе это число в прямоугольной рамке: 4500, 6000 или 10000 А. Если реальный ток замыкания окажется больше, контакты могут свариться, а корпус — разрушиться, и линия останется под напряжением.

Ток короткого замыкания зависит от того, насколько близко трансформаторная подстанция и насколько толстые кабели до щитка. Оценка: при сопротивлении петли 0,3 Ом ток будет около 230 / 0,3 ≈ 770 А, при 0,05 Ом (щиток в доме со встроенной подстанцией) — около 230 / 0,05 = 4600 А.

Рядом в стандарте есть ещё рабочая отключающая способность Ics — ток, после отключения которого автомат остаётся полностью исправным. По ГОСТ IEC 60898-1 до 6 кА она равна номинальной, а для автоматов 10 кА составляет 75 % — то есть 7,5 кА.

Класс токоограничения — цифра 1, 2 или 3 в квадрате под отключающей способностью. Чем выше класс, тем быстрее автомат гасит ток замыкания и тем меньше энергии успевает пройти через кабель. Для дома берите класс 3.

Сколько полюсов нужно: 1P, 1P+N, 2P, 3P

Полюс — один разрываемый провод.

• 1P (однополюсный) — разрывает только фазу. Ставится на групповые линии однофазной квартиры: свет, розетки, отдельные приборы. Занимает один модуль на рейке (около 18 мм).
• 1P+N — разрывает фазу и ноль, при этом защита только по фазе. Бывает в корпусе на один модуль. Удобен, когда нужно полностью отключать линию: ванная, улица, баня.
• 2P (двухполюсный) — отключает фазу и ноль одновременно. Ставится вводным автоматом квартиры и дома: при ремонте линия обесточивается полностью, даже если фаза и ноль на вводе перепутаны.
• 3P и 4P — для трёхфазного ввода и трёхфазных приборов: электроплиты на три фазы, котла, станка, мотора. Трёхфазную нагрузку защищают только трёхполюсным автоматом, а не тремя однополюсными: при отключении одной фазы мотор может сгореть.

Вводной автомат в квартиру и частный дом

Вводной автомат стоит первым после счётчика и защищает кабель ввода и сам счётчик. Его номинал определяет не желание хозяина, а выделенная мощность — она указана в технических условиях на подключение или в акте разграничения с сетевой организацией.

Если иное не задано, СП 256.1325800 предписывает считать на квартиру 11 кВт при электроплите и 7 кВт при газовой плите — отсюда типичные вводные 50 и 32 А в новостройках.

Что ещё проверить:

• Счётчик. Его максимальный ток (число в скобках, например 5(60) А) должен быть не меньше номинала вводного автомата. Иначе при перегрузке первым пострадает счётчик.
• Кабель ввода. Под 32 А — медь не меньше 6 мм², под 50 А — 10 мм², под 63 А — 16 мм².
• Пломба. В частных домах и во многих многоквартирных вводной автомат или его кожух пломбирует сетевая организация. Ставить автомат большего номинала самостоятельно нельзя: это нарушение договора энергоснабжения и повод для перерасчёта при проверке.
• Характеристика. На вводе квартиры обычно C. Для частного дома с длинной воздушной линией считайте ток короткого замыкания так же, как для групповых линий.

О подключении частного дома к сети подробно — в статье как провести электричество в частный дом.

Селективность: чтобы при аварии отключалась одна линия

Селективность (избирательность) — свойство защиты отключать только неисправную линию, а не всю квартиру. Её проверяют отдельно для перегрузки и для короткого замыкания.

При перегрузке селективность обеспечить легко: номинал вводного должен быть выше группового на две-три ступени. Пример: ввод C40, кухня C16. При 25 А на кухне групповой автомат отключится за минуты (25 больше 1,45 × 16 = 23,2 А), а вводной гарантированно держит до 1,13 × 40 ≈ 45 А.

При коротком замыкании всё сложнее. Групповой C16 отключится мгновенно от 160 А. Но электромагнитный расцепитель вводного C40 может сработать уже от 5 × 40 = 200 А и сработает наверняка при 400 А. В квартире ток замыкания обычно несколько сотен ампер, поэтому при коротком замыкании нередко выбивает и групповой, и вводной.

Как улучшить селективность:

• Разносить номиналы. Чем больше разница между вводным и групповыми, тем выше ток, до которого селективность сохраняется. Одинаковые номиналы на вводе и группе (C16 и C16) — гарантированное отключение всего.
• Вводной с характеристикой D. У D40 мгновенная зона начинается с 400 А, это поднимает порог селективности вдвое. Такой вариант должен проверить электрик: вводной D должен надёжно отключать замыкание в самом кабеле ввода.
• Селективный вводной автомат. Есть специальные модульные вводные автоматы (характеристика E), которые при коротком замыкании ждут, пока сработает групповой. Они дороже обычных в несколько раз и шире.
• Таблицы селективности производителя. Модульные автоматы гасят ток замыкания за миллисекунды, поэтому реальная селективность пары часто лучше, чем видно по характеристикам. Точные границы приводят производители для конкретных серий.

Типовой набор автоматов для квартиры и дома

На схеме — упрощённый щиток однофазной квартиры: вводной автомат, линия света и три розеточные группы за УЗО. Обратите внимание на нули: у групп за УЗО ноль берётся только с выхода этого УЗО, иначе оно будет ложно срабатывать. В таблице под схемой — полный типовой набор для квартиры с электроплитой. Точный состав зависит от планировки и техники, а как разместить аппараты на рейке и соединить их шинами, рассказано в статье как собрать электрощит в квартире.

Чем больше групп, тем меньше квартиры обесточивается при неисправности и тем легче найти виновника. Оставьте в щитке 20–30 % свободных модулей — потом пригодятся под новые линии.

Автомат для мотора, насоса, кондиционера, сварки и тёплого пола

• Глубинный или поверхностный насос. Ток мотора 1 кВт: 1000 / (230 × 0,8) ≈ 5,4 А. Пусковой ток в 5–7 раз больше — до 38 А, это ниже порога мгновенного отключения C10 (50 А). Ставят C10 или C16 по кабелю. D — только если C выбивает при пуске и линия короткая.
• Кондиционер. Обычно C16, бывает C10 или C20 — номинал указан в инструкции к наружному блоку. Характеристика B для кондиционера не подходит из-за пускового тока компрессора.
• Трёхфазный мотор. Номинальный ток берут с таблички мотора. Для защиты самого мотора лучше автомат защиты двигателя с регулируемой тепловой уставкой, обычный модульный защищает только кабель.
• Сварочный аппарат. Бытовой инверторный аппарат при сварке током 160–200 А потребляет из сети 20–30 А — точная цифра указана в паспорте как максимальный потребляемый ток. На розеточную линию 16 А его не включают: нужна отдельная линия, автомат C по паспортному току и кабель под этот номинал.
• Тёплый пол и греющий кабель. Это чисто активная нагрузка без пусковых токов: 1 кВт — около 4,3 А. Подходят B или C, номинал по кабелю питания. УЗО 30 мА обязательно — нагревательный кабель лежит в стяжке или на трубе с водой.
• Освещение. C10 на кабель 1,5 мм². Если на линии много светодиодных светильников с блоками питания, их суммарный бросок тока при включении может выбивать B10 — тогда C10.

Как не купить некачественный автомат

• Надписи на корпусе нанесены краской или лазером, а не наклейкой; указаны характеристика, номинал, отключающая способность в рамке, стандарт ГОСТ IEC 60898-1 или ГОСТ Р 50345.
• Отключающая способность и класс токоограничения указаны на корпусе, а не только на упаковке.
• Аппарат одной серии и номинала весит одинаково. Заметно лёгкий автомат с дешёвыми винтами — повод насторожиться: в нём может не быть полноценной дугогасительной камеры.
• Рычаг взводится с чётким щелчком, винтовые клеммы зажимают жилу без люфта.
• Покупайте в магазинах, которые выдают сертификат или декларацию соответствия.

Проверить, при каком токе срабатывает автомат, дома нельзя. Это делают электролаборатории на испытательной установке, а электрик при приёмке проводки измеряет сопротивление петли «фаза — ноль».

Частые ошибки при выборе автомата

Когда звать электрика

Сами вы можете посчитать нагрузку, проверить маркировку и выбрать автоматы по таблицам. Электрика зовите, если:

• нужно заменить вводной автомат, счётчик или работать в этажном щите — это зона сетевой организации;
• автомат выбивает сразу при включении даже без нагрузки — скорее всего, короткое замыкание в линии;
• автомат горячий на ощупь, щёлкает, пахнет горелым пластиком, клеммы потемнели;
• проводка старая алюминиевая или двухпроводная без защитного провода;
• дом в конце длинной линии, линии в баню, гараж, к скважине длиннее 30–40 м — нужен замер сопротивления петли «фаза — ноль»;
• вы собираете щиток с УЗО и дифавтоматами впервые: ошибка в подключении нулей делает УЗО бесполезным или заставляет его ложно срабатывать.

Частые вопросы

Какой автомат ставить на кабель 2,5 мм²?

На розеточную линию — 16 А, характеристика C. Кабель 2,5 мм² по ПУЭ держит 25–27 А, но розетки рассчитаны на 16 А, а кабель в стене охлаждается хуже табличного. На отдельный прибор без розеток при открытой прокладке допустимо 20 А.

Почему выбивает автомат и можно ли поставить больше?

Если автомат отключается через несколько минут после включения нескольких приборов — это перегрузка: сложите мощности и разделите на 230. Если выбивает мгновенно при включении одного прибора — вероятно, замыкание в приборе или в линии. Если выбивает без нагрузки — замыкание в проводке. Ставить автомат больше номинала кабеля нельзя ни в одном из случаев: нужны отдельная линия, исправление неисправности или замена прибора.

Что лучше для квартиры: B или C?

Для городской квартиры — C на все линии: она спокойно пропускает пусковые токи холодильника, кондиционера, стиральной машины и светодиодных светильников. B нужна на длинных линиях и в домах, где ток короткого замыкания мал. От перегрузки B и C защищают одинаково.

Какой вводной автомат ставить в квартиру?

По выделенной мощности из документов: 7 кВт — 32 А, 11 кВт — 50 А, однофазные 15 кВт — 63 А, трёхфазные 15 кВт — 25 А. Вводной двухполюсный (или четырёхполюсный при трёх фазах), с номиналом не больше максимального тока счётчика и на 2–3 ступени выше самого мощного группового.

Нужен ли двухполюсный автомат на каждую линию?

Нет. Групповые линии в квартире защищают однополюсными автоматами, ноль при этом идёт через УЗО или нулевую шину. Двухполюсный обязателен на вводе. Для ванной, улицы, бани удобен 1P+N или дифавтомат, который отключает и фазу, и ноль.

Сколько киловатт выдержит автомат 16 А?

При 230 В — 16 × 230 = 3680 Вт, то есть около 3,7 кВт длительно. Кратковременно больше — тепловой расцепитель реагирует с задержкой, но рассчитывать линию надо на 3,7 кВт. На трёхфазный автомат 16 А при 400 В приходится около 11 кВт.

Чем автомат отличается от УЗО и дифавтомата?

Автомат защищает кабель от перегрузки и короткого замыкания. УЗО отключает линию при утечке тока на землю — например, через тело человека, — но не защищает от перегрузки. Дифавтомат объединяет оба аппарата в одном корпусе. Что выбрать и как подключить, разобрано в статье УЗО и дифавтомат.

Можно ли поставить обычный автомат в цепь постоянного тока, например для солнечных панелей?

Только если в паспорте указано напряжение постоянного тока (обозначение DC или прямая черта) и соблюдена полярность подключения. Дугу постоянного тока погасить труднее, чем переменного: автомат, рассчитанный только на 230 В переменного тока, на 100–500 В постоянного может её не погасить. Для солнечных панелей выпускают специальные автоматы постоянного тока.

Как часто нужно менять автоматы?

Срока замены по календарю нет. Автомат меняют, если он отключил сильное короткое замыкание и после этого греется или туго взводится, если корпус оплавлен или потемнел, если рычаг не фиксируется. Проверить, что тепловой и электромагнитный расцепители работают в пределах стандарта, может электролаборатория.
