Простое объяснение, от чего защищают УЗО и дифавтомат, как их отличить, какой ток утечки, тип и номинал выбрать для каждой линии, как подключить в щитке и что делать, если УЗО выбивает.
Что ставить в щиток — УЗО или дифавтомат, — спрашивают все, кто меняет проводку или собирает щит. Короткий ответ: от удара током оба аппарата защищают одинаково, разница в том, что дифавтомат дополнительно бережёт кабель от перегрузки и короткого замыкания, а УЗО для этого нужен отдельный автомат. Ниже — как они работают, как отличить один от другого по корпусу, какой ток утечки и тип выбрать, как рассчитать номинал, как правильно подключить в щитке и почему УЗО иногда «выбивает» без видимой причины. Статья пригодится и тем, кто собирает щит сам, и тем, кто хочет проверить работу электрика.
Обычный автомат человека не спасает. Чтобы он отключился, нужен ток в десятки и сотни ампер, а для человека опасен ток в десятки миллиампер — в тысячи раз меньше. Такую маленькую утечку замечает только аппарат дифференциальной защиты: УЗО или дифавтомат.
УЗО — устройство защитного отключения (в нормативах его называют УДТ, устройство дифференциального тока). Внутри — кольцевой сердечник, через который проходят фазный и нулевой провода линии. Пока проводка исправна, весь ток, ушедший по фазе, возвращается по нулю. Токи равны, их магнитные поля в кольце гасят друг друга, и аппарат ничего не делает.

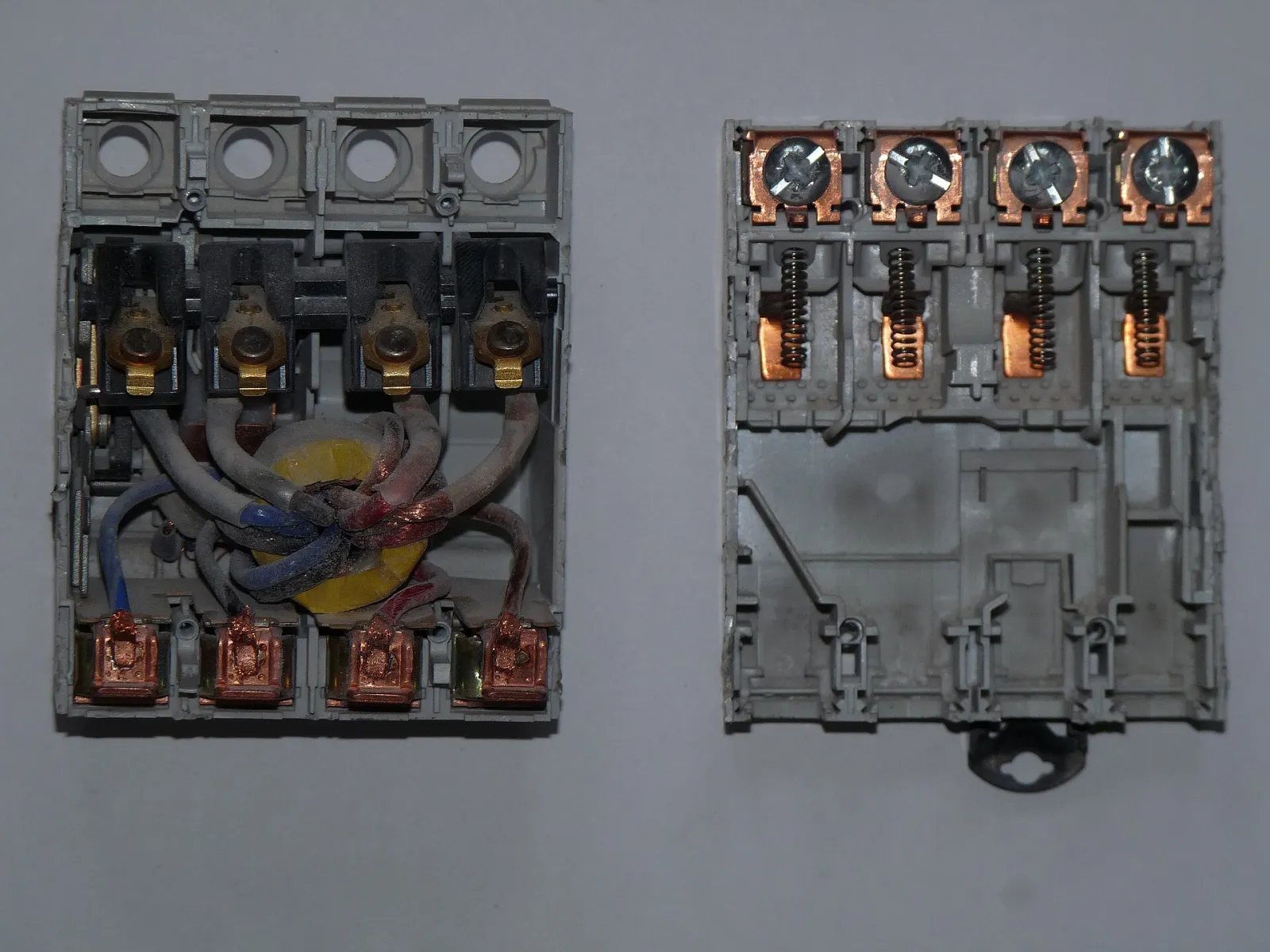

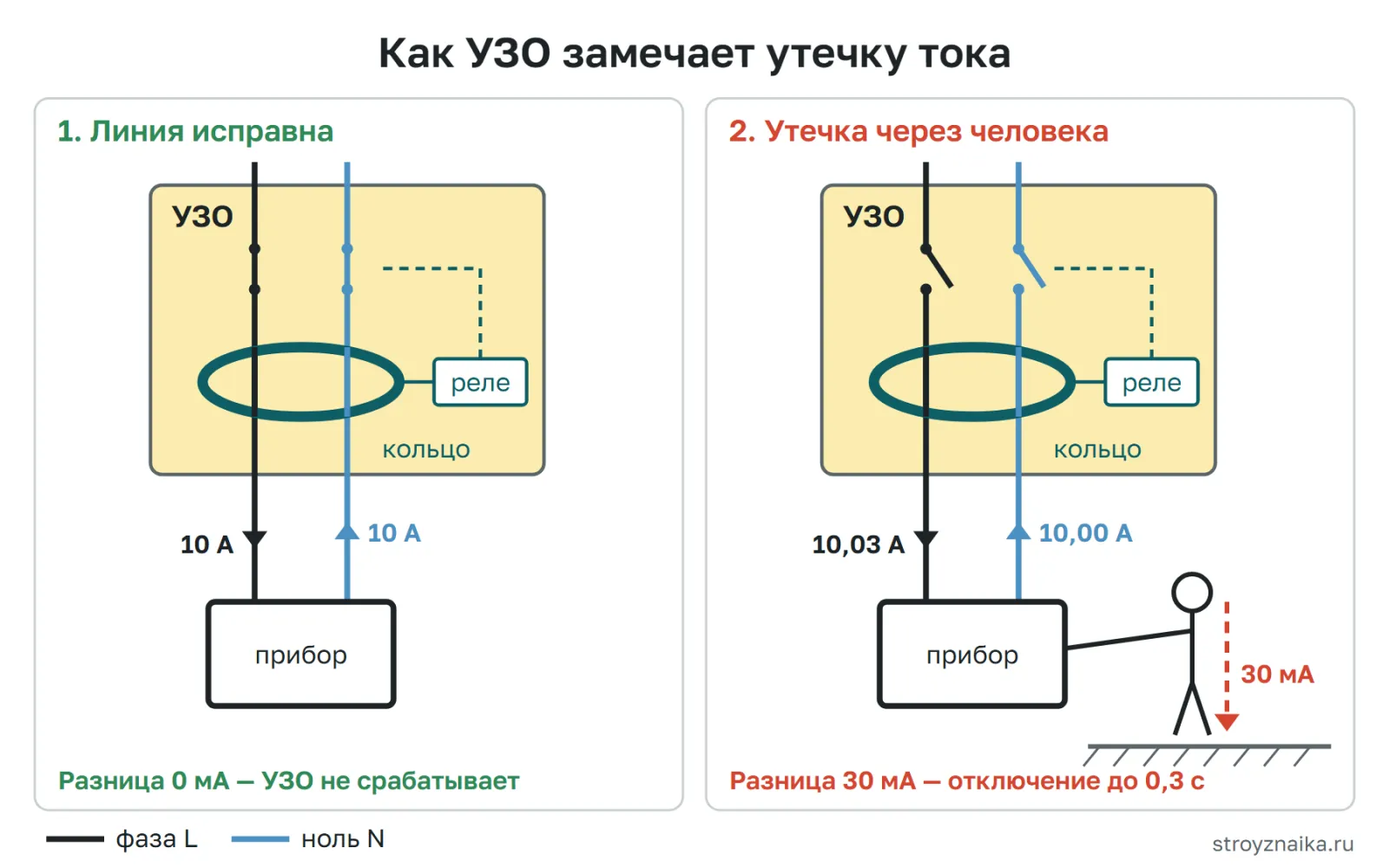

Если изоляция повреждена и человек коснулся корпуса прибора под напряжением, часть тока уходит в землю через тело и по нулю не возвращается. Разницу токов фазы и ноля называют дифференциальным током или током утечки. В кольце появляется магнитное поле, вторичная обмотка подаёт сигнал на расцепитель, и контакты размыкаются.
На корпусе указывают уставку — номинальный отключающий дифференциальный ток, обозначение IΔn: 10, 30, 100, 300 мА. Важная деталь: по стандарту исправный аппарат может сработать уже при половине уставки. УЗО на 30 мА отключается при утечке от 15 до 30 мА. Время отключения общего (не селективного) УЗО при утечке, равной уставке, — не более 0,3 с, при пятикратной — не более 0,04 с.
Чего УЗО не умеет:
Дифавтомат (автоматический выключатель дифференциального тока, АВДТ) — это автомат и УЗО в одном корпусе. Он отключает линию в трёх случаях: при перегрузке, при коротком замыкании и при утечке.
| Аппарат | Перегрузка | Короткое замыкание | Утечка тока | Место в щите | Что указано на корпусе |
|---|---|---|---|---|---|
| Автомат | да | да | нет | 1 модуль (однополюсный) | буква и ток: C16 |
| УЗО | нет | нет | да | 2 модуля (двухполюсное) | ток и уставка: 40 А, 30 мА |
| Дифавтомат | да | да | да | 1–4 модуля, чаще 2 | буква, ток и уставка: C16, 30 мА |
Модуль — стандартная ширина аппарата на DIN-рейке, 17,5–18 мм. Ширину щита считают в модулях.
Простыми словами: УЗО бережёт человека, автомат — кабель, дифавтомат — и то и другое. Как выбрать номинал и характеристику автомата под сечение провода, подробно разобрано в статье как выбрать автоматический выключатель.

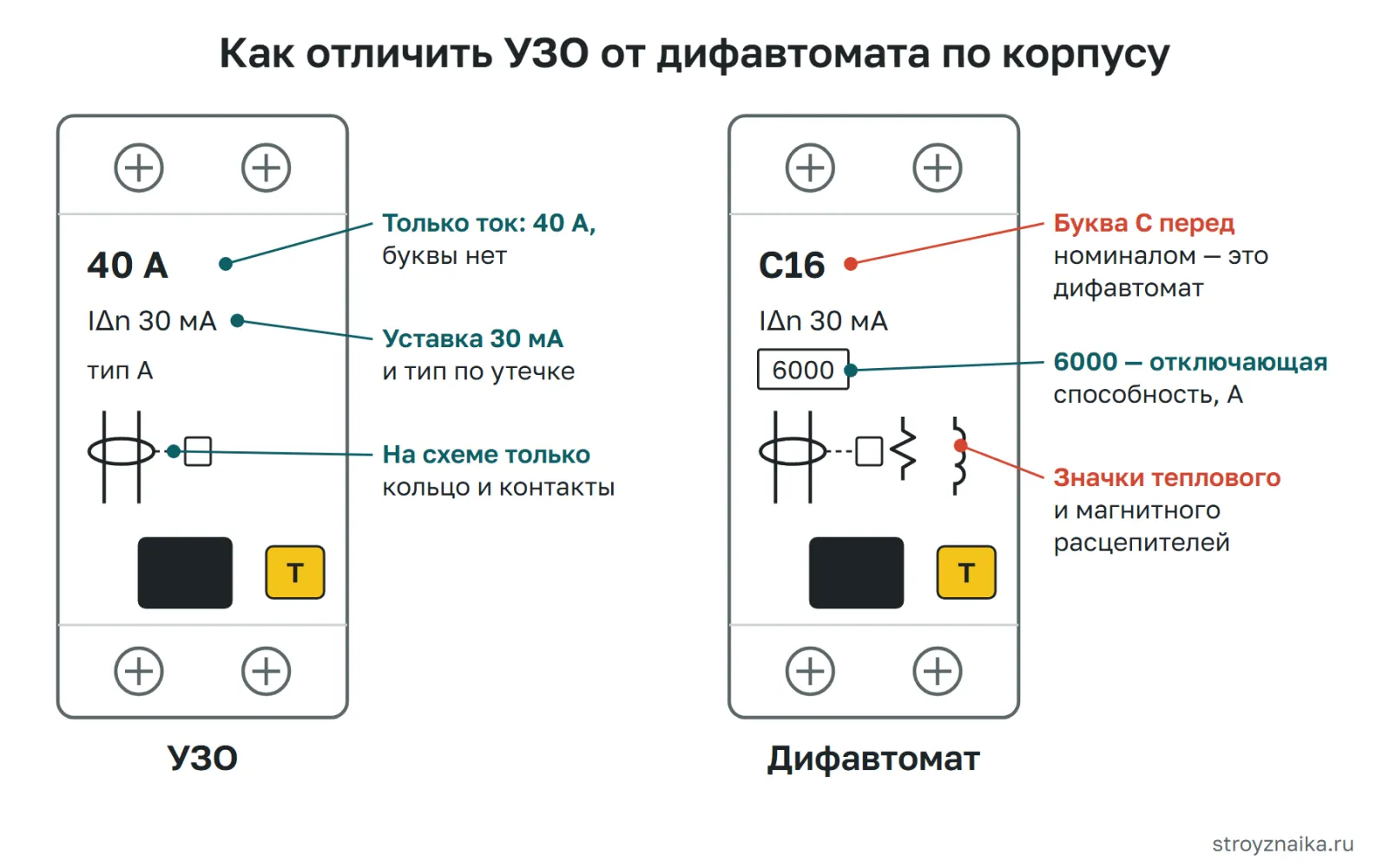

Аппараты похожи: оба двухполюсные, у обоих кнопка «Т» («Тест»). Смотрите на маркировку.
По защите человека они равноценны: внутри одинаковый дифференциальный узел, требования к времени отключения одни и те же. Выбор — вопрос удобства, места в щите и денег.
| Критерий | УЗО + несколько автоматов | Дифавтомат на каждую линию |
|---|---|---|
| Защита от удара током | одинаковая | одинаковая |
| Что отключится при утечке | все линии под этим УЗО | только одна линия |
| Поиск неисправности | надо перебирать линии | сразу видно, где проблема |
| Место в щите (5 линий) | 2 + 5 = 7 модулей | около 10 модулей |
| Стоимость комплекта | ниже | в 1,5–2 раза выше |
| Если вышел из строя | меняют УЗО или автомат отдельно | меняют весь дифавтомат |
УЗО на группу линий выгоднее, когда линий много, а щит маленький. Минус — при утечке на одной линии гаснет вся группа. Поэтому одно УЗО на всю квартиру ставить не стоит: лучше 2–3 группы, чтобы при срабатывании не отключались одновременно свет и холодильник.
Дифавтомат на линию удобнее для ответственных и «мокрых» потребителей: ванная, стиральная и посудомоечная машины, водонагреватель, уличные розетки. Утечка в бойлере не обесточит кухню, а флажок на аппарате подскажет, что произошло.
На практике их комбинируют: дифавтоматы — на 3–5 ответственных линий, свет и розетки комнат — под общие УЗО. Свод правил отдаёт предпочтение аппаратам, совмещённым с автоматом, то есть дифавтоматам, но допускает и УЗО, если перед или после него стоит защита от сверхтока.
Безопасность одинаковая, если аппарат подобран правильно и исправен. У дифавтомата одно слабое место: при поломке меняют весь аппарат. У связки УЗО + автоматы другое: есть риск ошибиться с номиналом и перегрузить УЗО. Надёжность больше зависит от типа (электромеханический или электронный, об этом ниже) и от регулярной проверки кнопкой «Тест», чем от вида аппарата.
Уставку IΔn выбирают по назначению: защита человека или защита от пожара.
| Уставка | Что защищает | Где ставят |
|---|---|---|
| 10 мА | человека в особо опасных местах | отдельная линия ванной или душевой с одним-двумя приборами |
| 30 мА | человека | розеточные линии квартиры и дома, ванная, кухня, стиральная машина, улица, гараж, баня |
| 100 мА | от пожара при повреждении изоляции | на вводе квартиры или дома, перед групповыми УЗО 30 мА |
| 300 мА | от пожара | на вводе частного дома с длинными линиями, где 100 мА даёт ложные срабатывания |
30 мА — базовый выбор. Для групповых линий с розетками ПУЭ требуют УЗО не более 30 мА, причём одно УЗО может защищать несколько линий через отдельные автоматы. Для розеток снаружи дома и в ванной УЗО на 30 мА обязательно.
10 мА чувствительнее, но у исправной проводки и техники всегда есть небольшая естественная утечка через изоляцию и фильтры. Свод правил рекомендует 10 мА для ванной, только если для неё выделена отдельная линия. Если та же линия питает ещё кухню или коридор — ставят 30 мА.
Короткое замыкание через повреждённую изоляцию на трубу или арматуру может давать ток в сотни миллиампер — автомат его не видит, а место контакта греется и искрит. Против этого на вводе ставят противопожарное УЗО 100 или 300 мА. Для квартиры обычно хватает 100 мА, для дома с длинными линиями на улицу, в баню и гараж — 300 мА.
Противопожарное УЗО должно быть селективным (тип S, на корпусе буква S в квадрате). Оно срабатывает с задержкой: при утечке, равной уставке, — не раньше чем через 0,13 с и не позже 0,5 с. За это время успевает отключиться групповое УЗО на неисправной линии, и дом не гаснет целиком. По своду правил уставка и время срабатывания вышестоящего аппарата должны быть не менее чем в 3 раза больше, чем у нижестоящего: над группами 30 мА — 100 мА или больше, тип S.
Тип показывает, утечку какой формы аппарат замечает. Его обозначают буквой и значком: синусоида — AC, синусоида с полупериодами — A.
| Тип | Какую утечку видит | Для чего |
|---|---|---|
| AC | только переменную синусоидальную | простые нагрузки: обогреватели, лампы накаливания, чайник |
| A | переменную и пульсирующую постоянную | техника с электроникой: стиральная и посудомоечная машины, индукционная плита, компьютер, светодиодные драйверы |
| F | всё, что A, плюс смешанные частоты | приборы с частотным преобразователем: инверторные стиральные машины, кондиционеры, насосы |
| B | всё, что F, плюс сглаженную постоянную | зарядные станции электромобилей без встроенного контроля постоянного тока 6 мА, солнечные инверторы |
Почти вся современная бытовая техника питается через электронные блоки, и при пробое у неё может течь пульсирующий постоянный ток. УЗО типа AC такую утечку может не заметить или сработает с опозданием. Поэтому для квартиры разумно брать тип A на все линии. Разница в цене небольшая. Тип F имеет смысл для линии инверторной стиральной машины или кондиционера, тип B — только если этого требует инструкция зарядной станции или инвертора.
Электромеханическое УЗО срабатывает от энергии самой утечки, ему не нужно питание. Электронное питается от сети через усилитель. Если на вводе оборвался ноль, электронное УЗО теряет питание и может не сработать, хотя фаза на линии осталась. Нормы допускают оба вида, но для дома надёжнее электромеханическое.
Отличить можно по схеме на корпусе: у электронного рядом с кольцом нарисован усилитель (треугольник или прямоугольник), к которому подведены провода питания. Ещё один признак — в паспорте указано минимальное рабочее напряжение. Если сомневаетесь, спросите в магазине именно электромеханическое.
Кроме уставки у УЗО есть номинальный ток In — сколько ампер выдерживают его контакты долго: 16, 25, 32, 40, 63 А. Само УЗО от перегрузки себя не защищает, поэтому номинал подбирают по автомату:
Запас нужен потому, что автомат с характеристикой C отключается не сразу. При токе в 1,13 номинала он не обязан отключаться в течение часа, а при 1,45 номинала отключается в пределах часа. Автомат C40 спокойно пропускает 45 А долгое время, и УЗО на 40 А всё это время перегружено.
Для дифавтомата отдельного расчёта нет: его номинал (C16, C25) выбирают как у обычного автомата — по сечению кабеля. Как подобрать сечение под нагрузку, разобрано в статье какое сечение кабеля выбрать.
Чтобы УЗО не срабатывало без причины, суммарная естественная утечка всех его линий в обычной работе не должна превышать трети уставки. Для 30 мА это 10 мА, для 10 мА — около 3,3 мА. Если данных о приборах нет, свод правил предлагает считать так: 0,4 мА на каждый ампер тока нагрузки и 0,01 мА (10 мкА) на каждый метр фазного провода.
Пример: под одно УЗО 30 мА хотят повесить три линии.
| Линия | Рабочий ток | Длина кабеля | Утечка нагрузки | Утечка кабеля | Итого |
|---|---|---|---|---|---|
| Розетки кухни | 12 А | 25 м | 12 × 0,4 = 4,8 мА | 25 × 0,01 = 0,25 мА | 5,05 мА |
| Розетки комнат | 6 А | 40 м | 6 × 0,4 = 2,4 мА | 40 × 0,01 = 0,4 мА | 2,8 мА |
| Стиральная машина | 9 А | 15 м | 9 × 0,4 = 3,6 мА | 15 × 0,01 = 0,15 мА | 3,75 мА |
| Всего | 11,6 мА |
11,6 мА больше 10 мА — такое УЗО будет иногда срабатывать само. Выход: стиральную машину вынести на отдельный дифавтомат 30 мА (её 3,75 мА с запасом меньше 10 мА), под общим УЗО останутся кухня и комнаты — 7,85 мА. А вот УЗО на 10 мА для стиральной машины не подойдёт: 3,75 мА больше 3,3 мА. Как подключить саму машину к воде и электричеству, рассказано в статье как подключить стиральную машину.

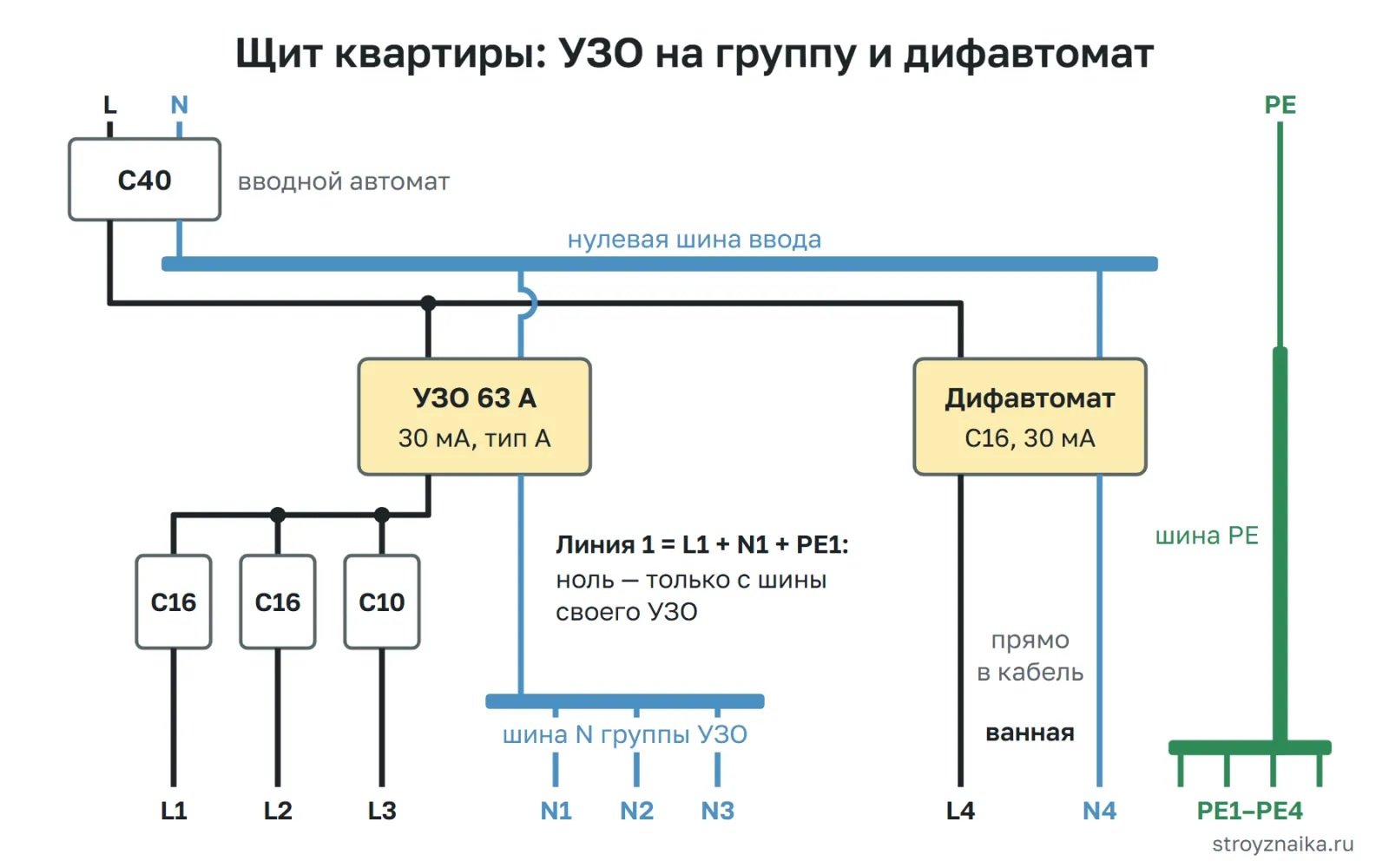

Общий порядок в однофазном щите квартиры: вводной автомат → (счётчик, если он в щите) → противопожарное УЗО (по желанию) → групповые УЗО с автоматами и дифавтоматы → линии. Главное правило, на котором ошибаются чаще всего: ноль каждой защищённой линии берут только с выхода «своего» УЗО или дифавтомата.
Подавать питание снизу можно только если это разрешено в паспорте аппарата. Большинство допускают оба направления, но некоторые электронные — нет.
Фаза — на клемму 1 сверху, ноль с вводной нулевой шины — на верхнюю клемму N. Снизу фаза и ноль уходят прямо в кабель линии, минуя любые шины. PE линии — на шину PE.

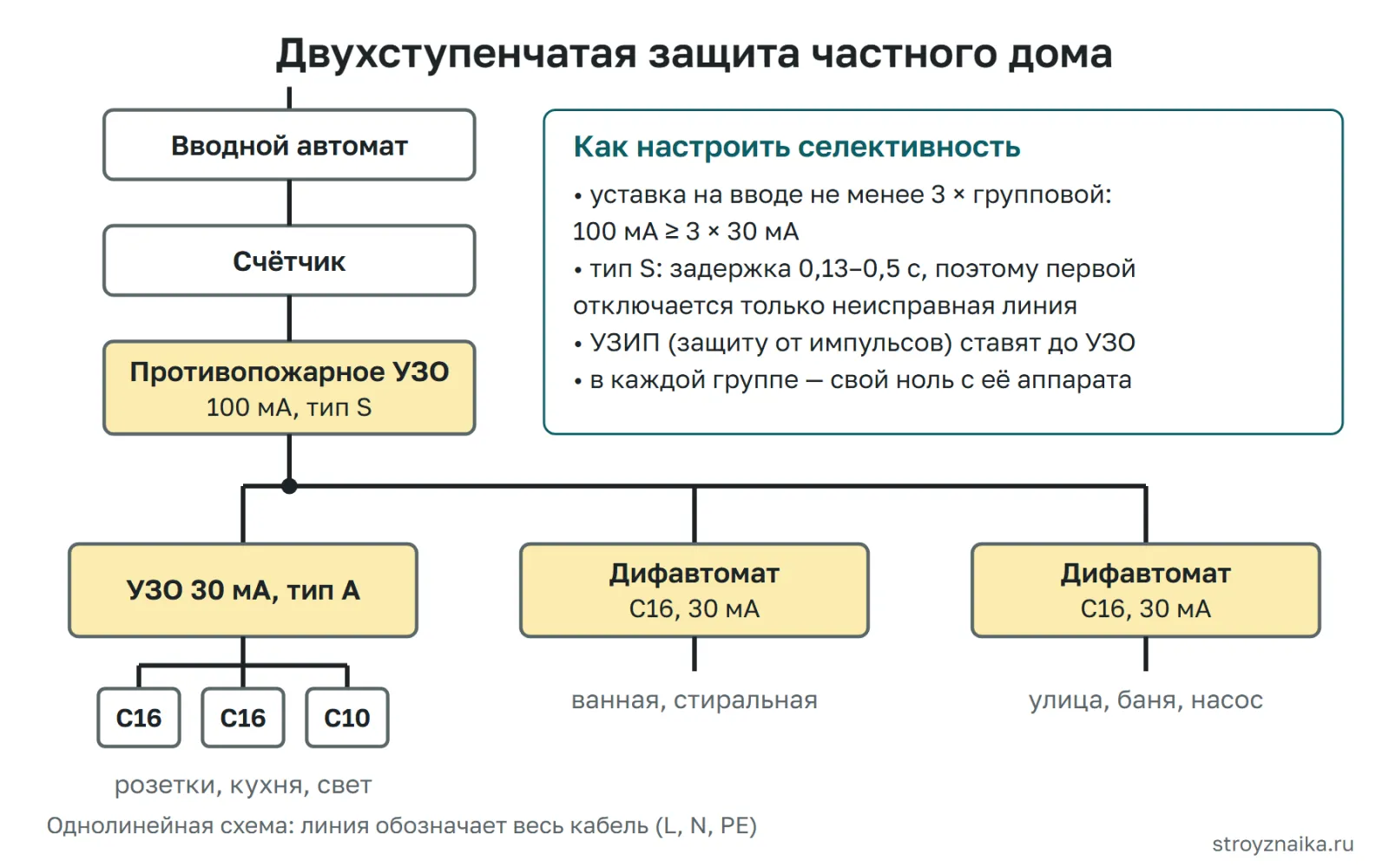

На вводе после счётчика — противопожарное УЗО 100 или 300 мА тип S. Под ним — групповые УЗО 30 мА с автоматами и дифавтоматы 30 мА. Для улицы, бани, гаража и насоса скважины — отдельные дифавтоматы: там выше риск влаги и повреждения кабеля. Устройство защиты от импульсных перенапряжений, если оно есть, ставят до УЗО, иначе разряд при грозе будет выбивать защиту.
В доме с трёхфазным вводом (например, на 15 кВт) противопожарное УЗО ставят четырёхполюсное: через него проходят три фазы и ноль. Однофазные линии ниже защищают двухполюсными УЗО и дифавтоматами, трёхфазных потребителей (котёл, станок) — четырёхполюсными. Трёхфазный щит лучше доверить электрику: нужно равномерно распределить нагрузку по фазам и не перепутать нули групп.
Как разместить аппараты на DIN-рейках, проложить гребёнки и подписать линии, рассказано в статье как собрать электрощит в квартире.
| Линия | Что ставить | Уставка | Тип |
|---|---|---|---|
| Розетки комнат | УЗО на группу с автоматами 16 А или дифавтомат | 30 мА | A |
| Розетки кухни | дифавтомат или УЗО на группу | 30 мА | A |
| Стиральная, посудомоечная машина | отдельный дифавтомат | 30 мА | A, для инверторных — F |
| Водонагреватель (бойлер) | отдельный дифавтомат | 30 мА; 10 мА — если линия только ванной | A |
| Розетки ванной | отдельный дифавтомат | 10 мА на отдельной линии, иначе 30 мА | A |
| Электроплита, варочная панель | дифавтомат 32–40 А или УЗО с автоматом | 30 мА | A |
| Освещение комнат | по нормам не обязательно; можно под общее УЗО | 30 мА | A или AC |
| Свет в ванной и на улице | УЗО или дифавтомат | 30 мА | A |
| Улица, гараж, баня, скважина | отдельные дифавтоматы | 30 мА | A |
| Ввод квартиры или дома | селективное противопожарное УЗО | 100–300 мА | A или AC, обязательно S |
| Холодильник, котёл | отдельная линия с дифавтоматом, чтобы чужая утечка их не отключала | 30 мА | A |
Для бани и неотапливаемого гаража смотрите в паспорте диапазон рабочих температур: для холодных помещений нужны исполнения до −25 °С, их отмечают значком снежинки с числом. Пожарную сигнализацию и другие устройства, внезапное отключение которых опасно, через УЗО не подключают — это прямо запрещает свод правил.
УЗО работает и в двухпроводной сети без PE: если человек коснётся корпуса под напряжением и при этом трубы или батареи, утечка пойдёт через тело, и аппарат отключит линию за доли секунды. Разница с заземлённой сетью в том, что при заземлении УЗО отключит повреждённый прибор сразу при пробое, ещё до того, как к нему прикоснутся. Свод правил называет УЗО в старом жилом фонде без заземления эффективной временной мерой до полной замены проводки. Подробнее — в статье заземление в квартире.
Кнопка «Т» пропускает небольшой ток через резистор так, что он проходит через кольцо только в одну сторону, — аппарат воспринимает его как утечку. Если УЗО исправно, оно отключается сразу.
Как часто: производители обычно пишут на корпусе «тестировать ежемесячно», свод правил требует для жилья проверять не реже раза в три месяца. Удобно делать это при снятии показаний счётчика.
Если после нажатия аппарат не отключился, он неисправен — меняйте его, ремонт не делают. Кнопка проверяет только механизм и электронику самого УЗО. Порог срабатывания в миллиамперах и время отключения она не показывает: их измеряет электрик специальным прибором при приёмке щита.
Сначала определите характер срабатываний: сразу при включении, при включении конкретного прибора, в дождь или случайно раз в несколько дней. Отключите все приборы от розеток линии и включите УЗО. Держится — подключайте приборы по одному, пока не найдёте виновника. Выбивает даже без приборов — проблема в проводке или в щите.
| Причина | Как проявляется | Что делать |
|---|---|---|

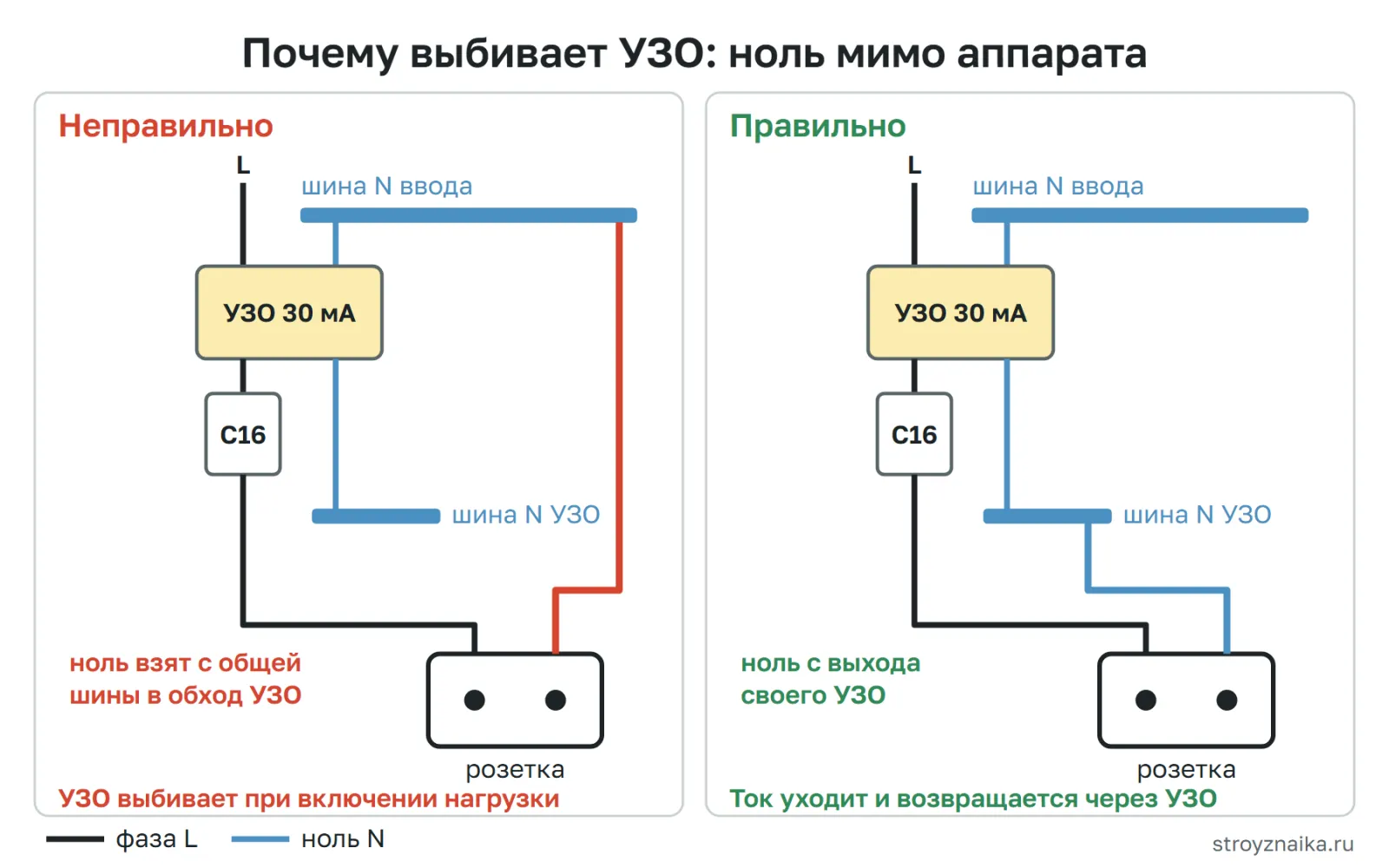

| Ноль линии взят с общей нулевой шины в обход УЗО | выбивает сразу при включении нагрузки на этой линии | перекинуть ноль на шину или клемму своего УЗО |
| Нули разных групп соединены (общая шина под двумя УЗО, перемычки в коробках) | выбивает при включении нагрузки в другой группе | разделить нули групп, проверить распаечные коробки |
| Ноль соединён с PE в розетке или приборе | выбивает при любой нагрузке | убрать перемычку, ноль и землю не соединять |
| Реальная утечка: влага в коробке, повреждённый кабель, ТЭН | выбивает в сырость или при включении одного прибора | найти прибор или участок, заменить; изоляцию проверяют мегаомметром |
| Суммарная естественная утечка больше трети уставки | выбивает случайно, при включении нескольких приборов | разделить линии на несколько УЗО (см. расчёт выше) |
| Импульсы при грозе и коммутациях | срабатывания в грозу | УЗИП до УЗО, УЗО с повышенной устойчивостью к импульсам |
| Неисправное УЗО | выбивает без нагрузки и при отключённых кабелях линии | заменить |
| Ошибка | Чем грозит | Как правильно |
|---|---|---|
| УЗО без автомата на линии | УЗО перегреется и сгорит при перегрузке | перед или после УЗО — автомат, номинал УЗО на ступень выше |
| Номинал УЗО равен вводному автомату впритык | перегрев контактов при длительной перегрузке | брать на ступень выше вводного автомата |
| Одно УЗО на всю квартиру | при утечке гаснет всё, включая холодильник и котёл | 2–3 группы или дифавтоматы на ответственные линии |
| Противопожарное УЗО без буквы S | при утечке на одной линии отключается весь дом | на вводе только тип S, уставка в 3 раза больше групповой |
| Тип AC на стиральную машину и плиту | утечка от электроники может остаться незамеченной | тип A, для инверторной техники — F |
| 10 мА на линию с несколькими приборами | постоянные ложные срабатывания | 10 мА — только отдельная линия ванной |
| Ноль группы с общей шины | постоянные срабатывания или линия без защиты | ноль только с выхода своего аппарата |
| PE пропущен через УЗО | УЗО не видит утечку на корпус | PE идёт мимо УЗО, напрямую на шину PE |
| Нет проверки кнопкой «Тест» годами | заклинивший механизм не сработает в нужный момент | нажимать раз в 1–3 месяца |
Своими силами можно поменять неисправный дифавтомат на такой же или добавить линию в собранный щит, если вы понимаете схему и выключили ввод. Электрика зовите, если:
На ту же линию — нет: дифавтомат уже содержит УЗО. Два аппарата 30 мА друг за другом просто будут срабатывать вместе. Исключение — селективное противопожарное УЗО 100–300 мА типа S на вводе: оно защищает другое (от пожара) и с групповыми дифавтоматами 30 мА не конфликтует.
Да. Вместо связки «УЗО + автомат» на одной линии можно поставить дифавтомат с тем же номиналом автомата и той же уставкой. Обратная замена тоже возможна, но тогда к УЗО обязательно нужен автомат, а номинал УЗО должен быть на ступень выше номинала автомата.
Работает: при касании корпуса под напряжением и заземлённой трубы или пола утечка пойдёт через тело, и УЗО отключит линию. С заземлением защита лучше: аппарат отключит повреждённый прибор сразу при пробое на корпус.
Отдельный дифавтомат 16 А, 30 мА, тип A (для машины с инверторным двигателем — тип F). 10 мА не подойдёт: естественная утечка мощной машины больше трети этой уставки, и защита будет срабатывать сама.
Для обычных светильников в комнатах нормы УЗО не требуют. Но свет в ванной, на балконе, на улице и в бане защищать УЗО 30 мА стоит, а для светильников в зоне 1 ванной и на балконах и лоджиях это прямое требование свода правил.
Импульс перенапряжения проходит через фильтры приборов в землю и выглядит для УЗО как кратковременная утечка. Помогает устройство защиты от импульсных перенапряжений (УЗИП), установленное до УЗО, и аппараты с повышенной устойчивостью к импульсным токам.
На вводе — селективное противопожарное 100 или 300 мА типа S (для трёхфазного ввода — четырёхполюсное). Ниже — УЗО и дифавтоматы 30 мА типа A на розетки, кухню, ванную и технику, отдельные дифавтоматы на улицу, гараж, баню и насос.
S — селективное: срабатывает с задержкой и даёт отключиться нижестоящему аппарату на неисправной линии. Его ставят на вводе как противопожарное. Для групповых линий нужны обычные аппараты без задержки: селективное УЗО 30 мА на розетках отключает медленнее, чем нужно для защиты человека.
Можно: ПУЭ разрешают подключать к одному УЗО несколько линий, если у каждой свой автомат. Ограничения — номинал УЗО и суммарная утечка не более трети уставки. Нули этих линий берут с выхода именно этого УЗО.
Информация в статье справочная. Перед работами сверяйтесь с инструкциями производителей материалов и действующими нормами, сложные и опасные работы доверяйте специалистам.
