Как установить и подключить точечные светильники в потолок

Монтаж точечных светильников — это две работы, разнесённые по времени. Сначала, пока потолок не обшит, прокладывают кабель и выводят петли в точки будущих светильников. Потом, когда потолок готов и покрашен, вырезают отверстия, соединяют провода и вставляют корпуса. Точечный (встраиваемый) светильник — небольшая лампа, корпус которой спрятан над потолком, а снаружи видно только кольцо и стекло. Поэтому ставят его только в подвесные и натяжные потолки: гипсокартонные, натяжные, реечные, кассетные, из панелей ПВХ. В бетонную плиту без короба его не встроить.

Статья для тех, кто делает это впервые: от расчёта количества до проверки после включения. Ошибку на первом этапе потом исправляют только вскрытием готового потолка, поэтому планированию здесь уделено столько же места, сколько монтажу.

Какие бывают точечные светильники

От типа светильника зависят три вещи: какой нужен зазор между потолком и перекрытием, нужен ли трансформатор или драйвер и насколько корпус греется.

Драйвер — блок питания светодиода, небольшая коробочка на проводе. Трансформатор понижает 230 В до 12 В для галогенных ламп. Высота встраивания — сколько места корпус занимает над потолком; зазор до перекрытия делают на 10–20 мм больше, а для галогенных светильников — не меньше 100 мм, чтобы горячий корпус не касался кабеля и перекрытия.

Светодиодный светильник на 5–7 Вт даёт примерно столько же света, сколько галогенный на 35–50 Вт, и почти не греется. Галогенные лампы ставят всё реже: они горячие, а в натяжной потолок и рядом с горючим утеплителем это прямой риск.

Класс защиты от поражения током указан в паспорте. Класс I — металлический корпус с клеммой заземления (знак ⏚): к ней обязательно подключают защитный проводник PE. Класс II — двойная изоляция (знак «квадрат в квадрате»): клеммы заземления нет, и подключать PE некуда.

Степень защиты IP показывает, насколько корпус защищён от пыли и воды. Для жилых комнат хватает IP20, для кухни над плитой и для ванной вне мокрых зон берут IP44 (защита от брызг), для зон над ванной и душем — см. раздел про ванную ниже.

Сколько светильников нужно и как их расставить

Расчёт количества

Норма освещённости для жилой комнаты — 150 люкс (лк). Люкс — это световой поток в люменах (лм), который приходится на 1 м² пола. Упрощённый расчёт:

1. Площадь комнаты × норма = нужный световой поток.
2. Умножьте на 1,2–1,5: часть света поглощают стены и мебель, со временем светодиоды тускнеют.
3. Разделите на световой поток одного светильника (указан на упаковке в люменах).

Для кухни, детской и рабочей зоны света нужно больше — 200–300 лк; там же точечные светильники обычно дополняют подсветкой над столешницей. Подробный расчёт по типу комнаты и углу луча — в статье сколько точечных светильников нужно и на каком расстоянии их ставить.

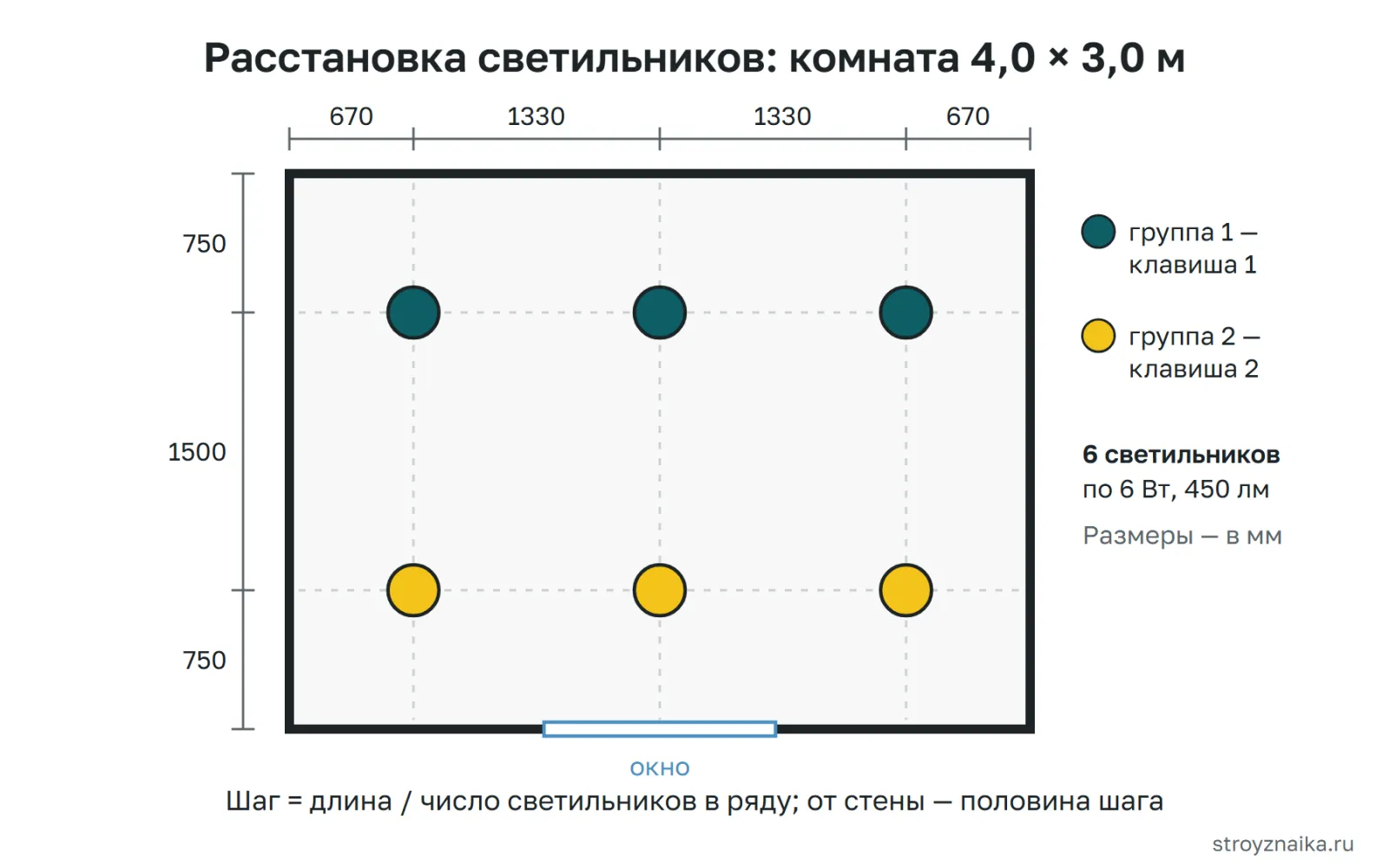

Расстановка по потолку

Для общего света светильники ставят равномерной сеткой:

• между светильниками — 1000–1500 мм при высоте потолка 2,5–2,7 м и угле луча 60° и больше; при узком луче (30–40°) шаг уменьшают до 800–1000 мм, иначе на полу будут пятна;
• от стены до первого ряда — половина шага, обычно 500–750 мм. Ближе 200–300 мм к стене светильник рисует на ней резкий световой «веер» — так делают только намеренно, для подсветки картин или фактуры;
• отверстия не должны попадать на профили каркаса — их положение размечают заранее.

Правило «от стены — половина шага» проверяется простой арифметикой. Длина 4000 мм, три светильника в ряду: 4000 / 3 ≈ 1330 мм — шаг, 1330 / 2 ≈ 670 мм — от стены. Ширина 3000 мм, два ряда: 3000 / 2 = 1500 мм между рядами, 750 мм от стены.

Две группы и двухклавишный выключатель

Светильники удобно разбить на две группы и подключить к двухклавишному выключателю: например, ряд у окна и ряд у стены, или общий свет и свет над столом. Тогда от распределительной коробки к выключателю спускается трёхжильный кабель: по одной жиле приходит фаза, по двум другим она возвращается на первую и вторую группы. Ноль и заземление для обеих групп общие.

Схемы подключения: шлейф и звезда

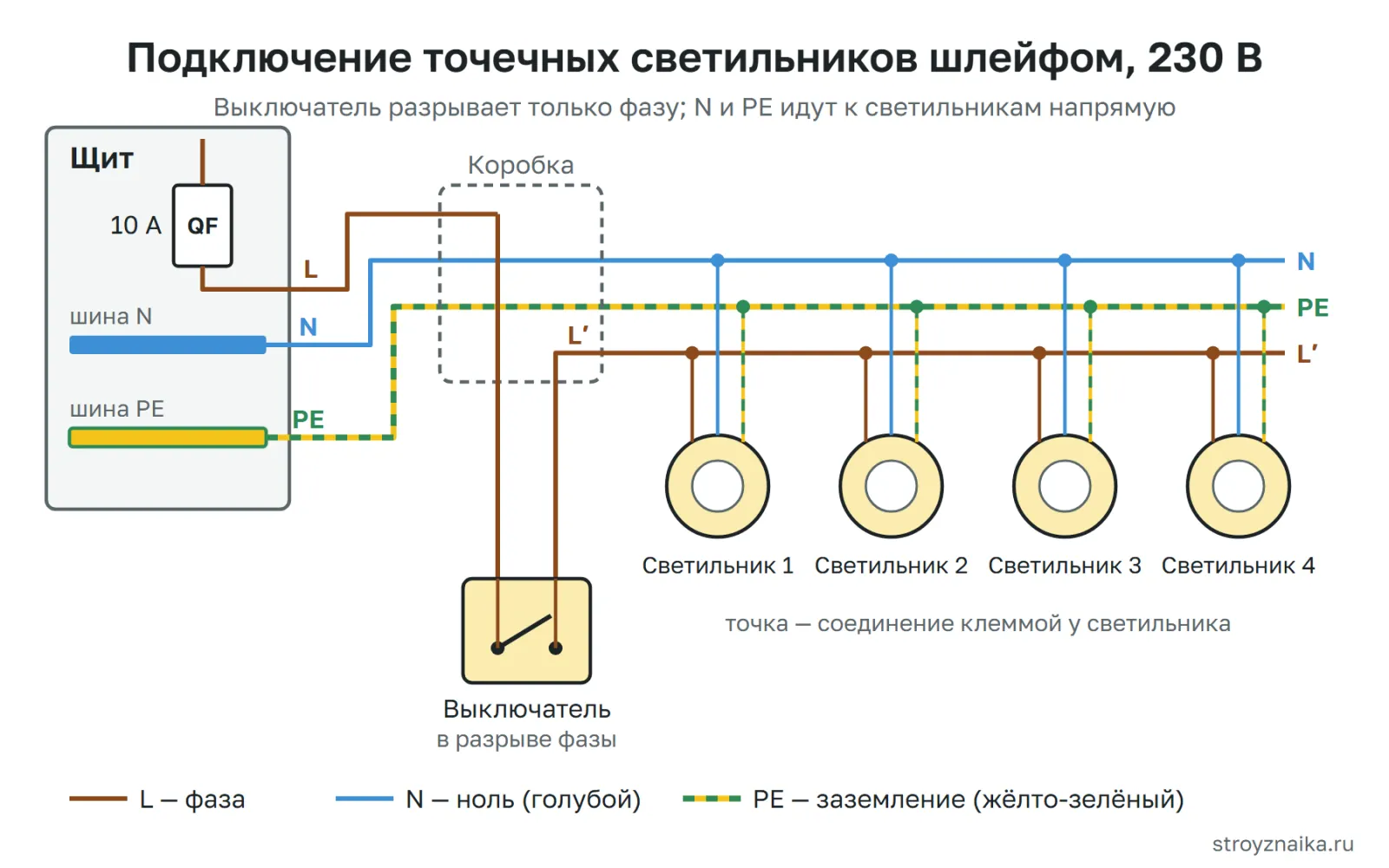

Все светильники на 230 В соединяют параллельно — каждый получает полное напряжение сети. Делают это двумя способами.

Шлейф (его ещё называют «цепочкой» или «гирляндой»): кабель идёт от распределительной коробки к первому светильнику, от него — ко второму и так далее. У каждого светильника, кроме последнего, сходятся два кабеля: входящий и уходящий. Шлейф экономит кабель и делается быстро, поэтому это основной вариант для квартиры. Минус один: плохой контакт в клеммах одного светильника обесточит все следующие за ним.

Звезда: к каждому светильнику от коробки или общего клеммника идёт отдельный кабель. Расход кабеля больше в 1,5–2 раза, в коробке собирается много проводов, зато отказ одного соединения гасит только один светильник. Звездой подключают лампы на 12 В от одного трансформатора (подробнее ниже) и светильники, к которым потом будет трудно добраться.

Независимо от схемы соблюдают три правила:

1. Выключатель разрывает фазу L, а не ноль. Если разорвать ноль, на выключенном светильнике остаётся фаза: при замене лампы можно получить удар током, а светодиоды могут слабо светиться в темноте. Как найти фазу и правильно собрать выключатель — в статье как подключить выключатель.
2. Ноль N идёт от щита к светильникам напрямую, через клеммы в коробке, без выключателя. Жила нуля — голубая.
3. Защитный проводник PE (жёлто-зелёный) идёт отдельной жилой ко всем светильникам и подключается к корпусам класса I. С нулём его нигде в квартирной проводке не соединяют: PE и N разделены ещё на вводе в дом. У светильника класса II жилы PE двух кабелей соединяют между собой клеммой, чтобы заземление дошло до следующих светильников.

Кабель и разводка до обшивки

Какой кабель нужен

Для разводки по потолку берут медный кабель с негорючей изоляцией и низким дымовыделением — ВВГнг(А)-LS сечением 3 × 1,5 мм²: фаза, ноль и заземление. Ток в линии мизерный: 36 Вт / 230 В ≈ 0,16 А. Сечение 1,5 мм² — это не запас по нагрузке, а минимум для линий освещения, которое выдерживает защиту автоматом 10 А.

Провода ШВВП и ПВС с многопроволочными жилами для стационарной разводки за потолком не применяют: у них нет нужной стойкости к горению, а тонкие жилы хуже держатся в клеммах без наконечников.

Пример расчёта кабеля

Порядок разводки

1. Разметьте центры светильников на перекрытии. Удобнее сделать это после монтажа направляющих профиля: тогда видно, где пройдут несущие профили, и точки можно сдвинуть от них заранее.
2. Проложите кабель в гофрированной трубе из негорючего ПВХ и закрепите его к перекрытию клипсами через 300–500 мм. Кабель не должен лежать на профилях и на листах обшивки: при монтаже его пробивают саморезами.
3. У каждой точки оставьте петлю длиной 150–200 мм ниже уровня будущего потолка, чтобы потом вытянуть её через отверстие и соединить без натяга.
4. Все соединения делайте в доступных местах: в распределительной коробке или у самих светильников, откуда их можно достать через отверстие. Глухие скрутки над сплошным гипсокартоном недопустимы.
5. До обшивки прозвоните каждую петлю: между жилами L, N и PE не должно быть замыкания, а каждая жила должна прозваниваться от коробки до конца линии. Как это сделать — в статье как пользоваться мультиметром.
6. Сфотографируйте потолок с рулеткой в кадре до обшивки: снимки помогут найти петли и не попасть сверлом в кабель.

Соединение проводов у светильника

У каждого светильника сходятся входящий и уходящий кабели плюс провода самого светильника. Соединяют их рычажными или пружинными клеммами на три провода:

• первая клемма — две фазы L (входящая и уходящая) и фазный провод светильника;
• вторая — два ноля N и ноль светильника;
• третья — два PE и провод заземления корпуса (если у светильника его нет — только два PE).

Жилу зачищают на длину, указанную на клемме, обычно 10–12 мм, и вставляют до упора: оголённая медь не должна торчать из корпуса клеммы. Подёргайте каждый провод — он не должен выниматься. Распространённые рычажные клеммы рассчитаны на 0,2–4 мм² и ток до 32 А, этого с большим запасом хватает для освещения.

Скрутки, обмотанные изолентой, в потолке не оставляют: со временем контакт ослабевает, греется, а изолента высыхает. У многих светильников есть собственная колодка на корпусе — кабели можно завести прямо в неё, но только если в паспорте сказано, что гнездо рассчитано на два провода.

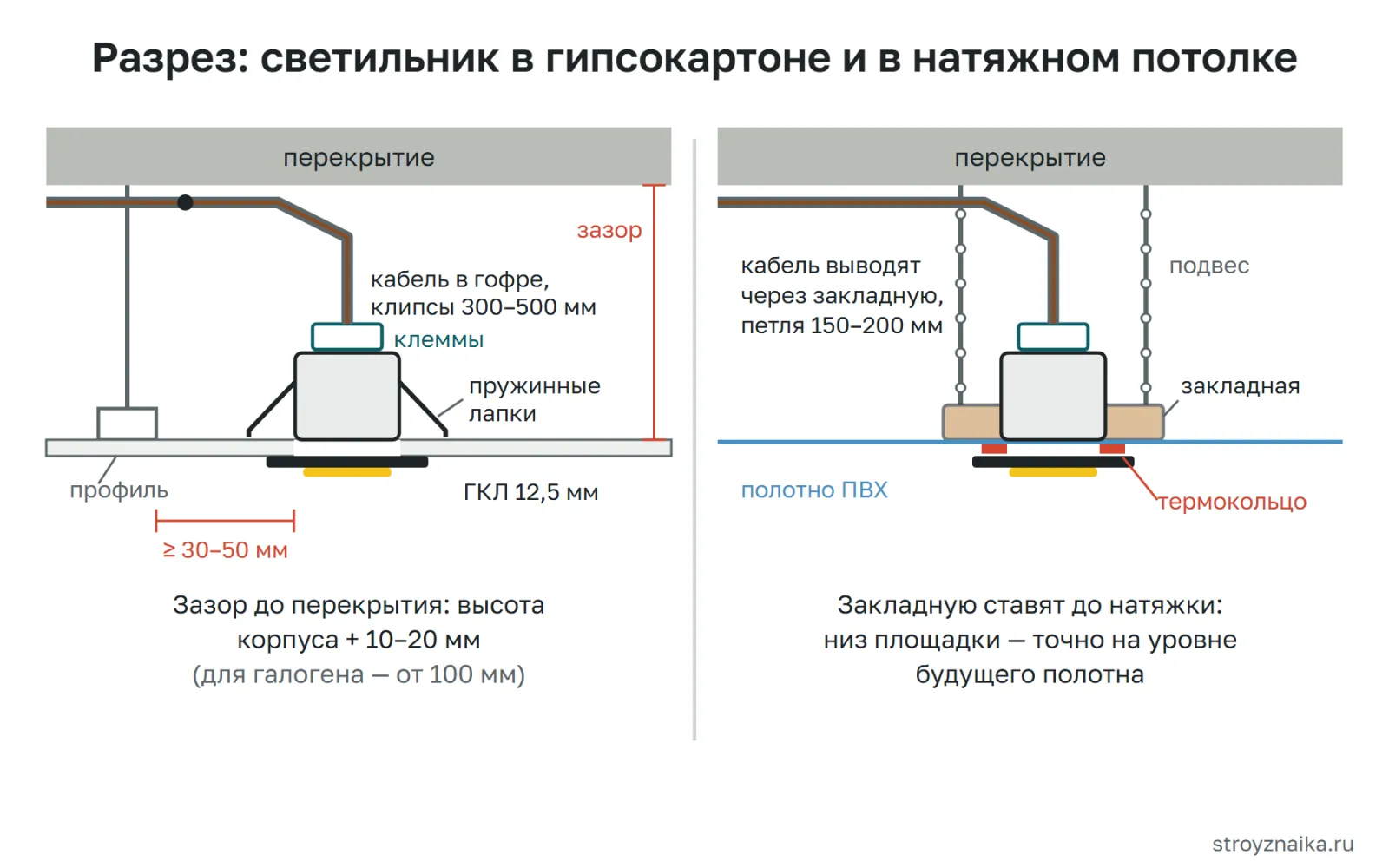

Установка в гипсокартонный потолок

Отверстия вырезают в готовом потолке — после шпаклёвки, лучше перед финальным слоем краски: случайный скол картона потом легко закрасить.

1. Найдите точку по разметке или фото. Сначала сделайте тонкое пробное отверстие (сверло 4–6 мм) и проверьте проволокой, нет ли над ним профиля.
2. Возьмите диаметр монтажного отверстия из паспорта светильника — обычно 60–90 мм. Отверстие больше нужного — пружины не удержат корпус, меньше — придётся рассверливать и рвать картон.
3. Вырежьте отверстие коронкой по гипсокартону на дрели или регулируемым циркульным резаком. Сверлите на малых оборотах, строго перпендикулярно листу, в очках: крошка летит в лицо.
4. Если отверстие попало на профиль, сдвиньте точку в сторону. Резать профиль нельзя — он держит потолок. Край отверстия — не ближе 30–50 мм к профилю, иначе пружины не раскроются.
5. Вытяните петлю, разрежьте её посередине, снимите оболочку на 80–100 мм и зачистите жилы. Соедините клеммами по схеме выше. Выносной драйвер положите над листом рядом с отверстием.
6. Отведите пружинные лапки вверх, заведите корпус в отверстие и отпустите — лапки прижмут кольцо к листу.

Об устройстве каркаса и шаге профилей — в статье потолок из гипсокартона своими руками.

Установка в натяжной потолок

Натяжное полотно не держит вес и плавится от нагрева, поэтому светильник крепят не к нему, а к закладной — пластиковой площадке, которую ставят до натяжки потолка.

1. До натяжки закрепите закладные к перекрытию на регулируемых подвесах. Нижняя плоскость закладной должна совпасть с уровнем будущего полотна — его отбивают по багету шнуром или лазером. Если закладная выше, полотно провиснет над отверстием, если ниже — выпятится бугром.
2. Кабель выведите через закладную петлёй 150–200 мм и закрепите к подвесу, чтобы петля не легла на полотно.
3. После натяжки найдите закладную на ощупь, приклейте на полотно термокольцо — тонкое пластиковое кольцо, которое не даёт плёнке расползтись, — и выдержите время, указанное на клее.
4. Вырежьте полотно внутри кольца острым ножом, вытяните петлю, соедините провода и вставьте светильник: его лапки упрутся в закладную.

ПВХ-плёнка начинает терять форму при нагреве выше 60 °C. Поэтому в натяжной потолок ставят светодиодные светильники; галогенные допускаются мощностью не больше 35–40 Вт и только с термокольцом, но полотно над ними со временем желтеет. Если потолок уже натянут, а закладных нет, без вскрытия полотна мастером светильник не поставить. Подробно об этом — в статье как установить светильники в натяжной потолок.

Реечный, кассетный потолок и панели ПВХ

В кассетном потолке из плит 600 × 600 мм отверстие режут в самой плите коронкой или ножом по шаблону. Минеральные плиты мягкие: под тяжёлый светильник кладут закладную из фанеры или выбирают модели, рассчитанные на такой потолок. Кабель кладут не на плиты, а крепят к перекрытию или подвесам — тогда любую плиту можно снять, не дёргая проводку.

В реечном потолке и в панелях ПВХ отверстие вырезают в рейке или панели коронкой или ножом, а светильник подбирают по ширине: кольцо должно опираться на плоскую часть, а не на замок. Пластик панелей боится нагрева так же, как натяжное полотно, поэтому ставят только светодиодные модели. Металлический реечный потолок в ванной электрики советуют присоединить отдельным проводником к системе уравнивания потенциалов — это решают вместе с электриком при сборке щита.

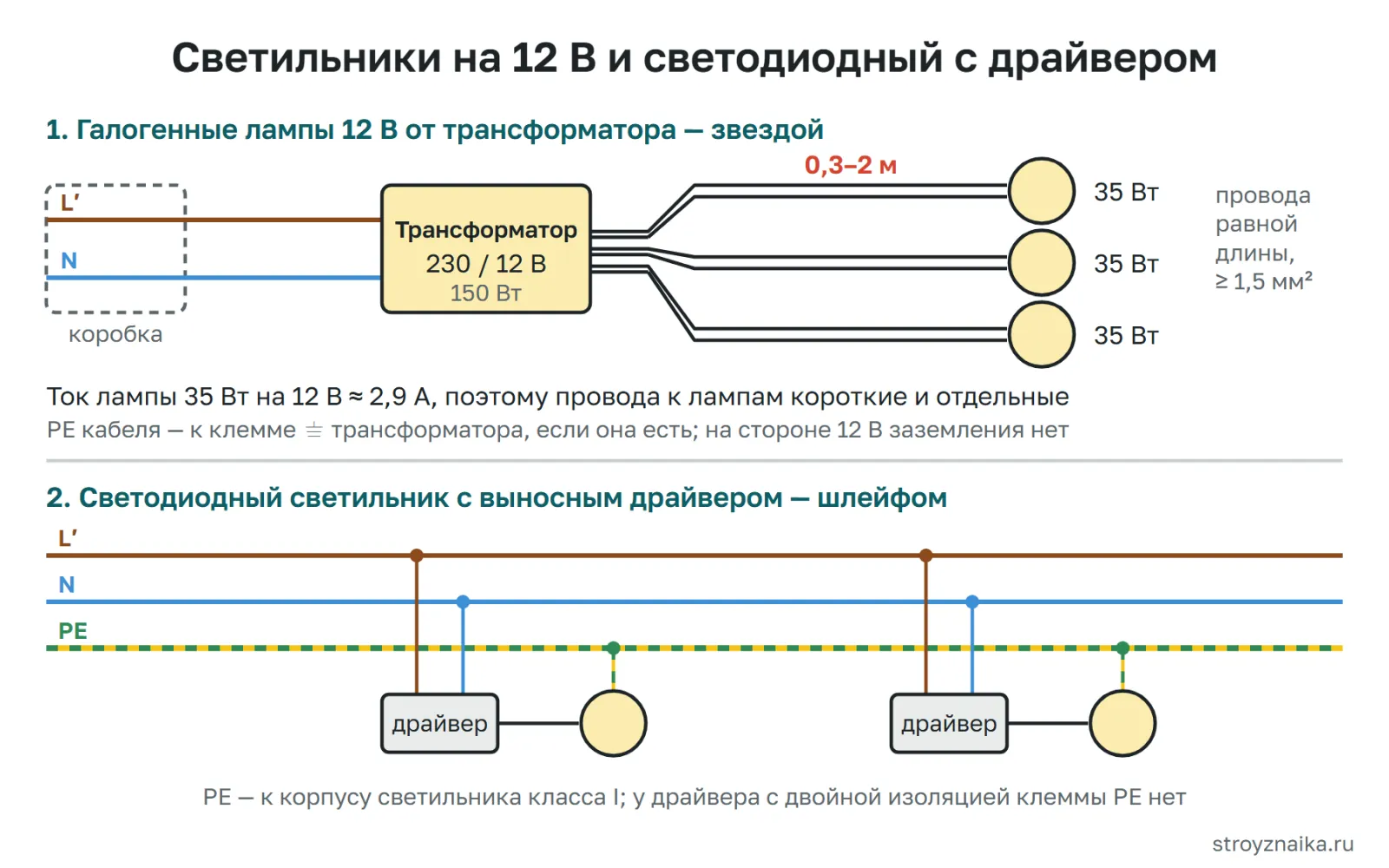

Подключение светильников на 12 В

Светильники под лампы GU5.3 (MR16) работают от 12 В. Между сетью и лампами ставят трансформатор (для галогенных ламп) или блок питания постоянного напряжения 12 В (для светодиодных). Выключатель ставят на стороне 230 В, до трансформатора, — и он тоже разрывает фазу.

Правила для низковольтной части:

• Мощность трансформатора — суммарная мощность ламп плюс 20–30 %. Например, 3 лампы по 35 Вт = 105 Вт — трансформатор на 150 Вт. Проверьте и минимальную нагрузку на табличке: электронный трансформатор под маленькой нагрузкой мигает или не включается.
• Длина проводов от трансформатора до лампы — по паспорту, обычно от 0,3 до 2 м. На низком напряжении ток велик: лампа 35 Вт берёт 35 / 12 ≈ 2,9 А, и на длинном проводе теряется заметная часть напряжения. Кроме того, электронный трансформатор выдаёт ток высокой частоты, для которого длинный провод — помеха.
• Схема — звезда, провода к лампам одинаковой длины, сечением не меньше 1,5 мм². Тогда все лампы светят одинаково. Если пустить 105 Вт по одному шлейфу 12 В, по первому участку пойдёт 8,75 А.
• Доступ: трансформатор кладут над потолком рядом с одним из отверстий, чтобы его можно было достать и заменить.

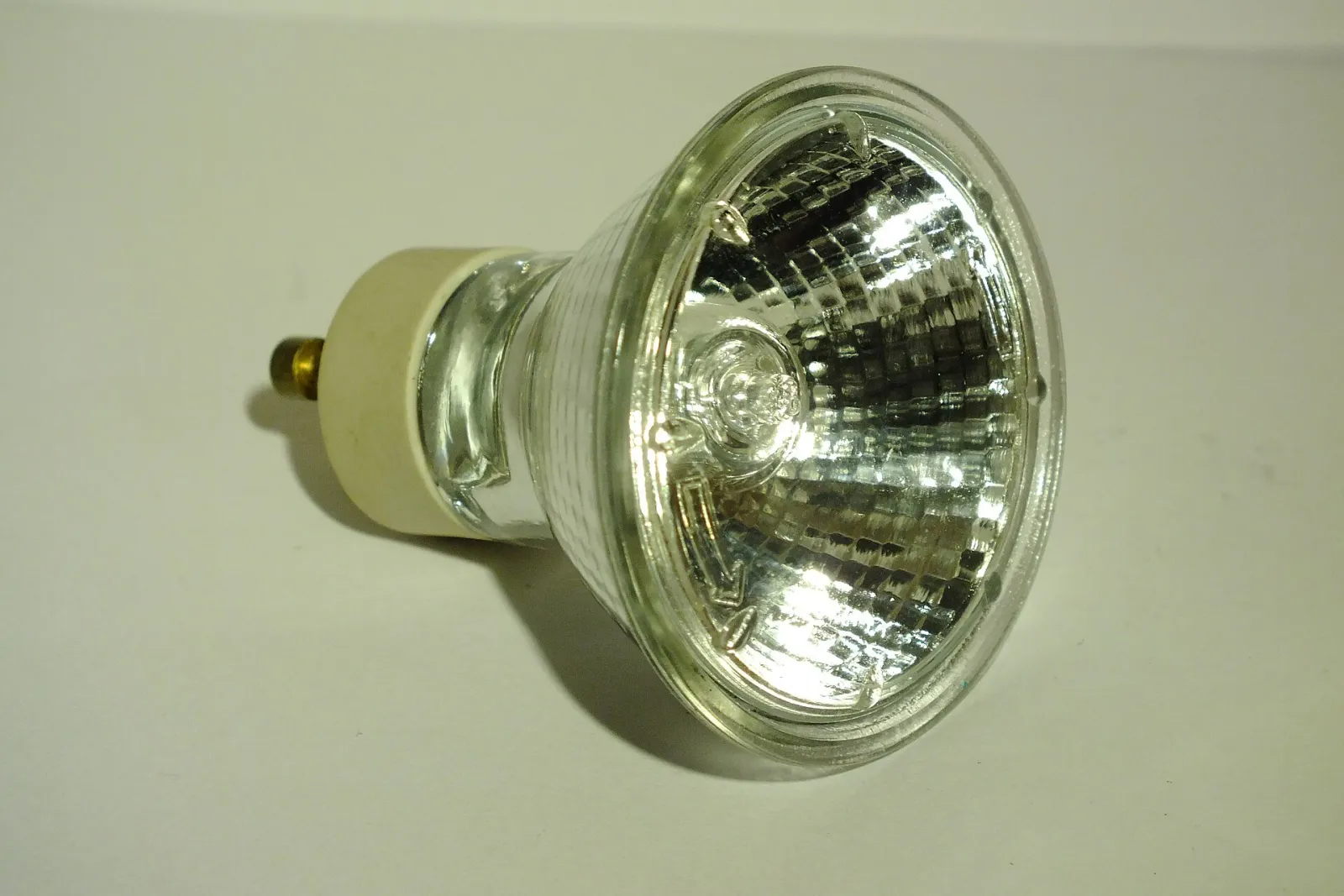

Светодиодные лампы MR16 на 12 В со старым электронным трансформатором для галогенок часто мерцают: их мощность ниже минимальной нагрузки трансформатора. При переходе на светодиоды трансформатор меняют на блок питания для светодиодов.

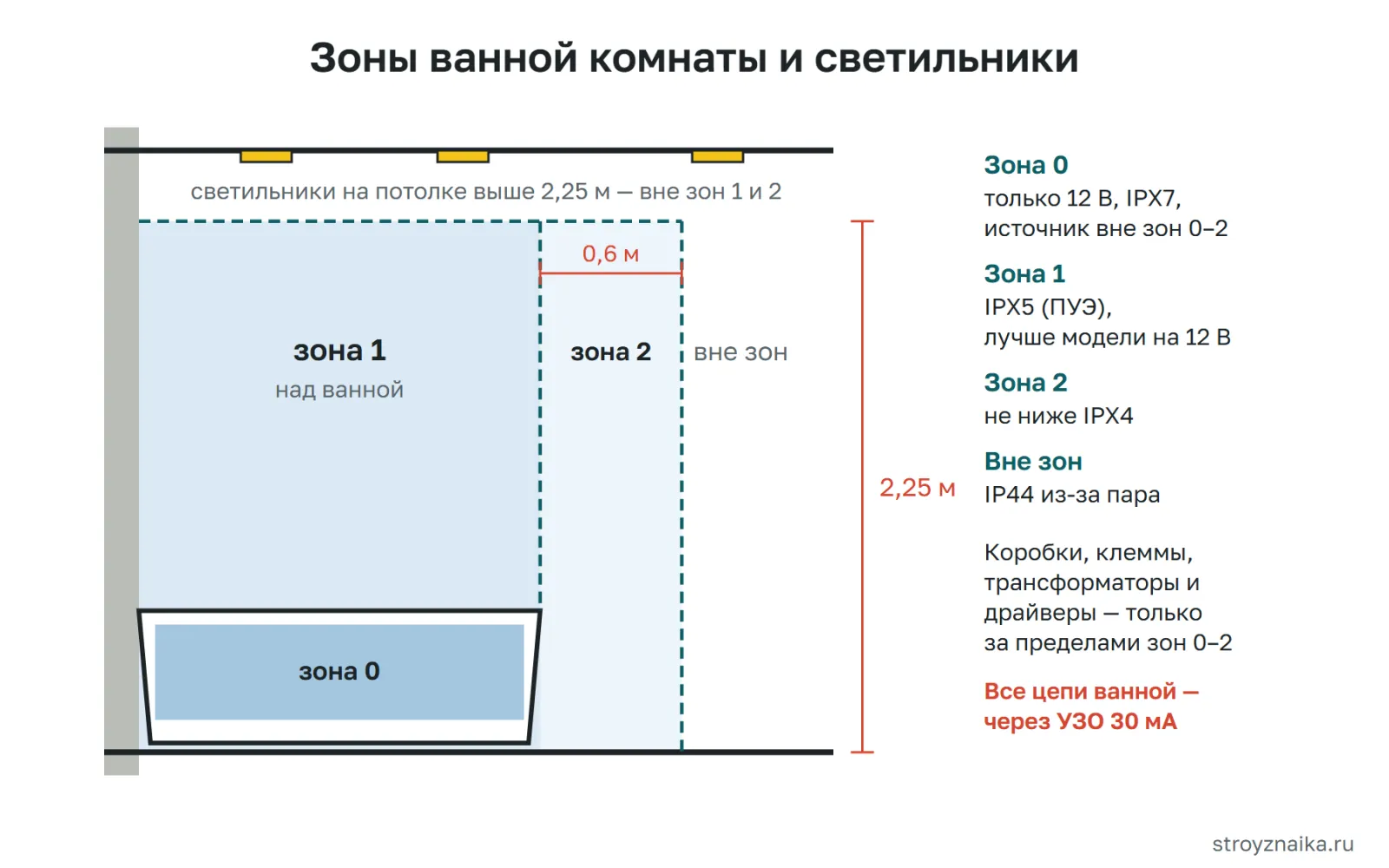

Светильники в ванной: зоны и IP

Ванную делят на зоны по удалённости от воды. Требования ПУЭ (глава 7.1) и ГОСТ Р 50571.7.701 к светильникам такие:

• Зона 0 — внутри ванны или душевого поддона. Только светильники на безопасном сверхнизком напряжении не выше 12 В переменного тока, степень защиты не ниже IPX7, источник питания — за пределами зон 0, 1 и 2.
• Зона 1 — над ванной или поддоном до высоты 2,25 м от пола (или до верхней лейки, если она выше). ГОСТ требует не ниже IPX4, ПУЭ — IPX5. Ориентируйтесь на более строгое: IPX5, а лучше модели на 12 В с трансформатором вне зон.
• Зона 2 — полоса 0,6 м вокруг зоны 1 той же высоты. Степень защиты не ниже IPX4.
• Вне зон — остальная ванная и пространство выше 2,25 м. Формально подходит любой светильник, но из-за пара и конденсата берут IP44.

Потолок в квартире обычно выше 2,25 м — значит, точечные светильники на нём над ванной формально вне зон 1 и 2. Но если потолок опущен ниже 2,25 м или над душем стоит лейка «тропический душ» под потолком, светильник оказывается в зоне 1. Распределительные коробки, клеммы, трансформаторы и драйверы в зонах 0–2 не размещают: их выносят за пределы зон, например над потолком у двери. Все цепи ванной, включая свет, защищают УЗО с током утечки не больше 30 мА.

Проверка после монтажа

Когда все светильники на местах, включите автомат и проверьте:

1. Выключатель гасит свет полностью, светодиоды не тлеют в темноте. Тлеют — проверьте, что выключатель стоит в фазе, и нет ли в клавише подсветки.
2. Указатель напряжения на выключенном светильнике не показывает фазу ни на одном контакте.
3. Все светильники горят одинаково. Не горит один — ищите причину в его клеммах или драйвере. Не горят все после определённого места в цепочке — плохой контакт в клеммах последнего горящего светильника: через них питание идёт дальше по шлейфу.
4. Нагрев через 30 минут. Кольца светодиодных светильников — чуть тёплые; горячее на ощупь кольцо — признак плохого теплоотвода или слишком мощной лампы.

Частые ошибки

Когда лучше позвать электрика

Зовите специалиста, если в доме двухпроводная проводка без заземления и непонятно, куда подключать PE; если нужно тянуть новую линию от щитка или ставить УЗО; если в распределительной коробке много проводов без маркировки; если светильники ставятся в ванной над ванной или душем. Электромонтаж в щите и подключение новых групп — работа для человека с допуском, а проверить уже собранную вами разводку мультиметром и мегаомметром электрик может за один визит.

Частые вопросы

Можно ли подключить точечные светильники последовательно?

Светильники на 230 В — нет. При последовательном соединении напряжение сети делится между ними, лампы светят вполсилы, а при отказе одной гаснут все. Соединяйте их параллельно — шлейфом или звездой. Последовательно включают только светодиодные модули с общим драйвером постоянного тока, если так нарисовано в паспорте комплекта.

Как подключить точечные светильники к двухклавишному выключателю?

Разделите светильники на две группы, каждую соберите своим шлейфом. От коробки к выключателю спустите трёхжильный кабель: на общий контакт выключателя подайте фазу, с двух выходов верните две фазы — на первую и вторую группу. Ноль и PE от коробки идут к обеим группам напрямую.

Какой автомат ставить на линию освещения с точечными светильниками?

Для кабеля 3 × 1,5 мм² обычно ставят автомат на 10 А. Десяток светодиодных светильников берёт меньше 1 А, поэтому на ту же линию подключают свет нескольких комнат. Для ванной линию дополнительно защищают УЗО на 30 мА.

Можно ли ставить точечные светильники в натяжной потолок после его монтажа?

Только если до натяжки были поставлены закладные. Без закладной светильнику не на что опереться: полотно не держит вес. Если закладных нет, монтажник снимает край полотна, ставит площадки и натягивает потолок заново.

Почему светодиодные светильники мерцают при выключенном свете?

Чаще всего виновата подсветка в клавише выключателя: через её цепь течёт небольшой ток, которого хватает на слабое свечение. Вторая причина — выключатель стоит в нуле, а не в фазе: на светильнике постоянно остаётся фаза, и небольшого тока утечки хватает, чтобы драйвер вспыхивал. Помогает выключатель без подсветки, правильное подключение фазы или шунтирующий резистор, который ставят параллельно светильнику.

Можно ли галогенные светильники ставить в гипсокартон?

Можно, если зазор над потолком не меньше 100 мм и соблюдены расстояния из паспорта: кабель не должен касаться корпуса, рядом не должно быть горючего утеплителя. Лампа 35–50 Вт нагревает корпус до температуры, которую не стоит трогать рукой. Светодиодная лампа того же цоколя даёт столько же света при мощности 5–7 Вт.

Какой степени защиты нужен светильник для ванной?

Вне мокрых зон и на потолке выше 2,25 м — IP44. Над ванной или душем ниже 2,25 м — IPX5 по ПУЭ, а внутри ванны или поддона — только светильники на 12 В с IPX7 и трансформатором за пределами зон.

Можно ли вырезать отверстие, если не знаю, где кабель?

Нежелательно. Найдите петлю по фото потолка до обшивки или детектором скрытой проводки при включённом автомате. Затем сделайте тонкое пробное отверстие и проверьте проволокой, что над ним нет профиля и кабеля, и только потом берите коронку.
