Как залить монолитную плиту перекрытия в частном доме

Монолитное перекрытие своими руками — это железобетонная плита, которую заливают прямо на стройке поверх стен: собирают временную форму (опалубку), вяжут в ней арматуру и заполняют бетоном с завода. Готовые пустотные плиты привозят и кладут краном, а монолит повторяет любой контур дома: эркер, проём под лестницу, нестандартный пролёт. Плита получается сплошной, без швов, хорошо держит нагрузку и гасит шум.

Статья для тех, кто строит частный дом и хочет понимать весь процесс: что можно сделать самому, где нужен инженер, какие размеры и сроки типичны и как посчитать бетон, арматуру и опалубку. Перекрытие — несущая конструкция, поэтому все цифры ниже — ориентиры для проверки проекта и подготовки, а не замена расчёту.

Когда монолит подходит и когда без инженера нельзя

Монолитную плиту выбирают, когда:

• пролёт или форма комнат не подходят под стандартные размеры готовых плит;
• нужен большой проём под лестницу, шахту или второй свет;
• к участку не проедет кран или негде его поставить;
• хочется ровный потолок без рустов — швов между плитами.

Делать перекрытие самостоятельно, то есть собрать опалубку, связать арматуру и принять бетон, реально. Но армирование — диаметр стержней, их шаг, дополнительные стержни, длину захода на опоры — берут только из проекта. Конструктор считает плиту на изгиб и прогиб под ваши нагрузки, и сэкономленные на расчёте деньги несопоставимы с ценой трещин или обрушения.

Без промежуточных балок или колонн монолит в частных домах обычно делают на пролётах до 6–7 м. Дальше плита становится слишком толстой и тяжёлой, и выгоднее ребристое перекрытие, промежуточная опора или сборно-монолитная система — это уже решает проектировщик.

Монолит, пустотные плиты, балки, профлист: что выбрать

Если монолит кажется избыточным, сравните его с перекрытием по деревянным балкам: для лёгких домов оно проще и дешевле.

Толщина плиты перекрытия: как прикинуть по пролёту

Толщину считают от короткого пролёта — расстояния между стенами, на которые опирается плита. Для жилого дома действуют простые ориентиры:

• плита опирается на две противоположные стены (работает как балка) — толщина около 1/30 пролёта;
• плита опирается на все четыре стены (по контуру), а длинная сторона не больше двух коротких — около 1/35 короткого пролёта;
• если длинная сторона больше двух коротких, плита работает как опёртая на две стены — снова 1/30.

Практический минимум для межэтажной плиты — 120 мм. Тоньше не помещаются две сетки с защитным слоем, и плита плохо глушит шаги.

Толстая плита — не значит надёжная: каждые лишние 10 мм добавляют 25 кг на квадратный метр собственного веса, который ложится на стены и фундамент. Квадратный метр плиты толщиной 180 мм весит около 450 кг.

Опирание на стены и армопояс

Плита передаёт свой вес на стены через полосу опирания. Если она слишком узкая, край стены крошится.

• Кирпичная или бетонная стена — заход плиты не меньше 150 мм.
• Газобетон, пенобетон, керамзитобетонный блок — только через армопояс: железобетонную ленту по верху стены, которая равномерно распределяет нагрузку на кладку. Подробно — в статье армопояс: зачем нужен и как залить, а о том, как вывести стены в уровень, — в материале про кладку газобетона.
• Часто армопояс и плиту льют за один раз: арматура пояса и плиты связана, получается единая конструкция. Плиту при этом заводят почти на всю толщину стены, оставляя снаружи 50–100 мм под утепление торца или доборный блок, иначе по торцу будет мостик холода — промерзающая полоса на потолке и стене.

Верх стен перед монтажом опалубки выводят в один уровень: перепад по всей длине — не больше 10 мм. Иначе плита получится разной толщины.

Опалубка перекрытия

Опалубка — временная форма, которая держит жидкий бетон, пока он не наберёт прочность. Нагрузка на неё большая: только бетон плиты 170 мм весит около 425 кг на квадратный метр, к нему добавляются люди, вибратор и удар струи из насоса.

Из чего собирают

Ламинированная фанера покрыта плёнкой: она не впитывает воду из бетона, не прилипает и даёт гладкий потолок, который можно сразу шпаклевать. Обрезная доска 25–30 мм тоже подойдёт, но её застилают плотной плёнкой, а потолок потом штукатурят.

Порядок сборки

1. Основание. Стойки ставят на твёрдый ровный пол или на доски-лежни, если внизу грунт или песчаная подсыпка, чтобы ножка не продавила основание.
2. Стойки и главные балки. Стойки раскладывают рядами, в вилки кладут главные балки. Шаг стоек тем меньше, чем толще плита: для плит до 200 мм обычно 1,0–1,2 м при деревянных брусьях и 1,2–1,5 м при заводских балках.
3. Второстепенные балки. Их кладут поперёк главных с шагом 400–600 мм: при фанере 18 мм ближе к 400–500 мм, при 21 мм можно реже.

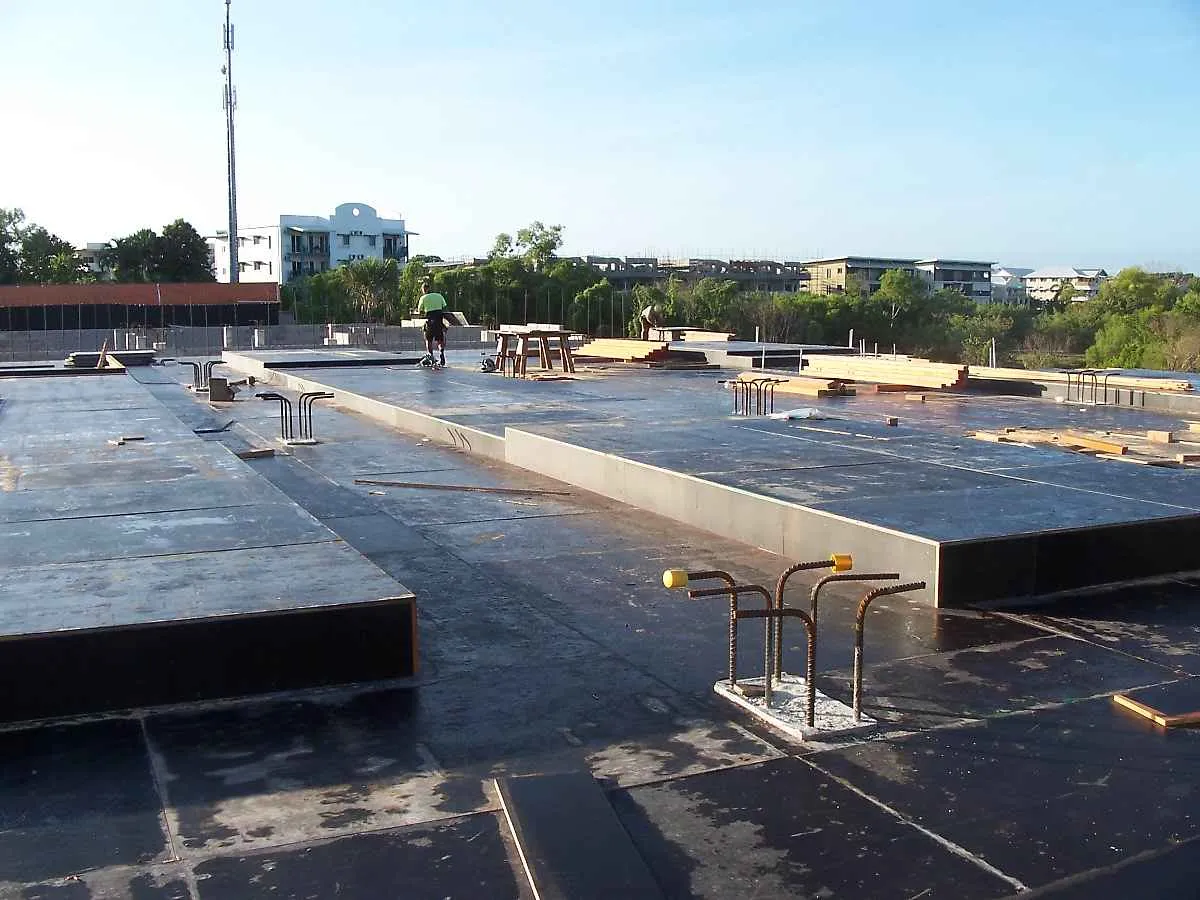

4. Палуба. Листы фанеры раскладывают так, чтобы каждый стык приходился на балку. Щели больше 2 мм заклеивают скотчем или запенивают — через них уходит цементное молоко.
5. Уровень. Палубу выставляют нивелиром, подкручивая стойки. Отклонение — не больше нескольких миллиметров на пролёт.
6. Борта. По периметру ставят борта на высоту плиты и раскрепляют подкосами.
7. Смазка. Фанеру покрывают опалубочной смазкой, чтобы бетон легче отходил.

Шаг стоек и балок в паспорте арендной опалубки дан для конкретной толщины плиты — сверяйтесь с ним. В примере ниже каждая стойка несёт около 0,85 т, а обычная телескопическая стойка рассчитана на 1–1,8 т в зависимости от вылета штока.

Армирование плиты перекрытия

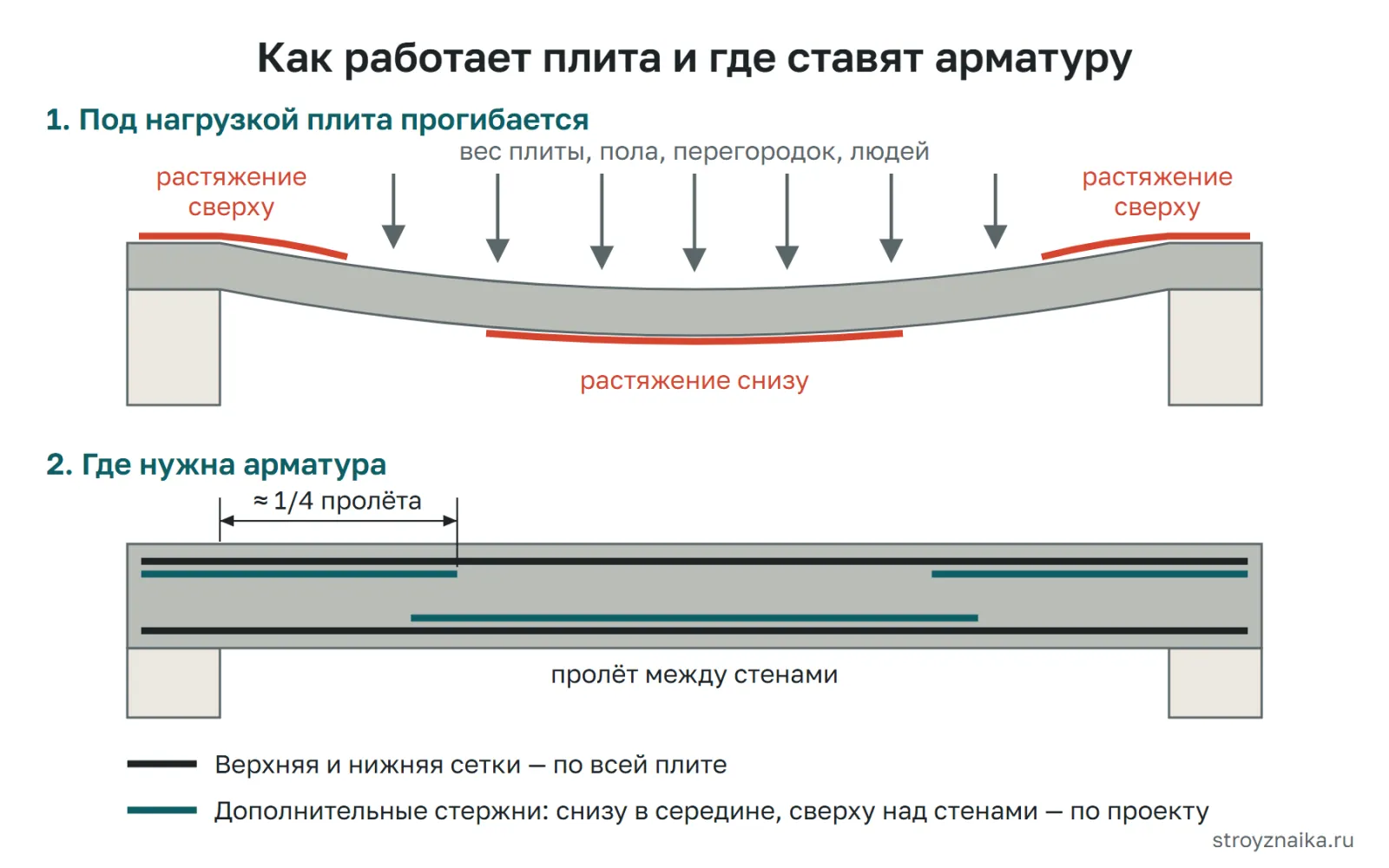

Под нагрузкой плита прогибается. В середине пролёта растягивается её низ, над стенами — верх. Бетон хорошо работает на сжатие, но плохо на растяжение, поэтому растянутые зоны усиливают арматурой: снизу и сверху.

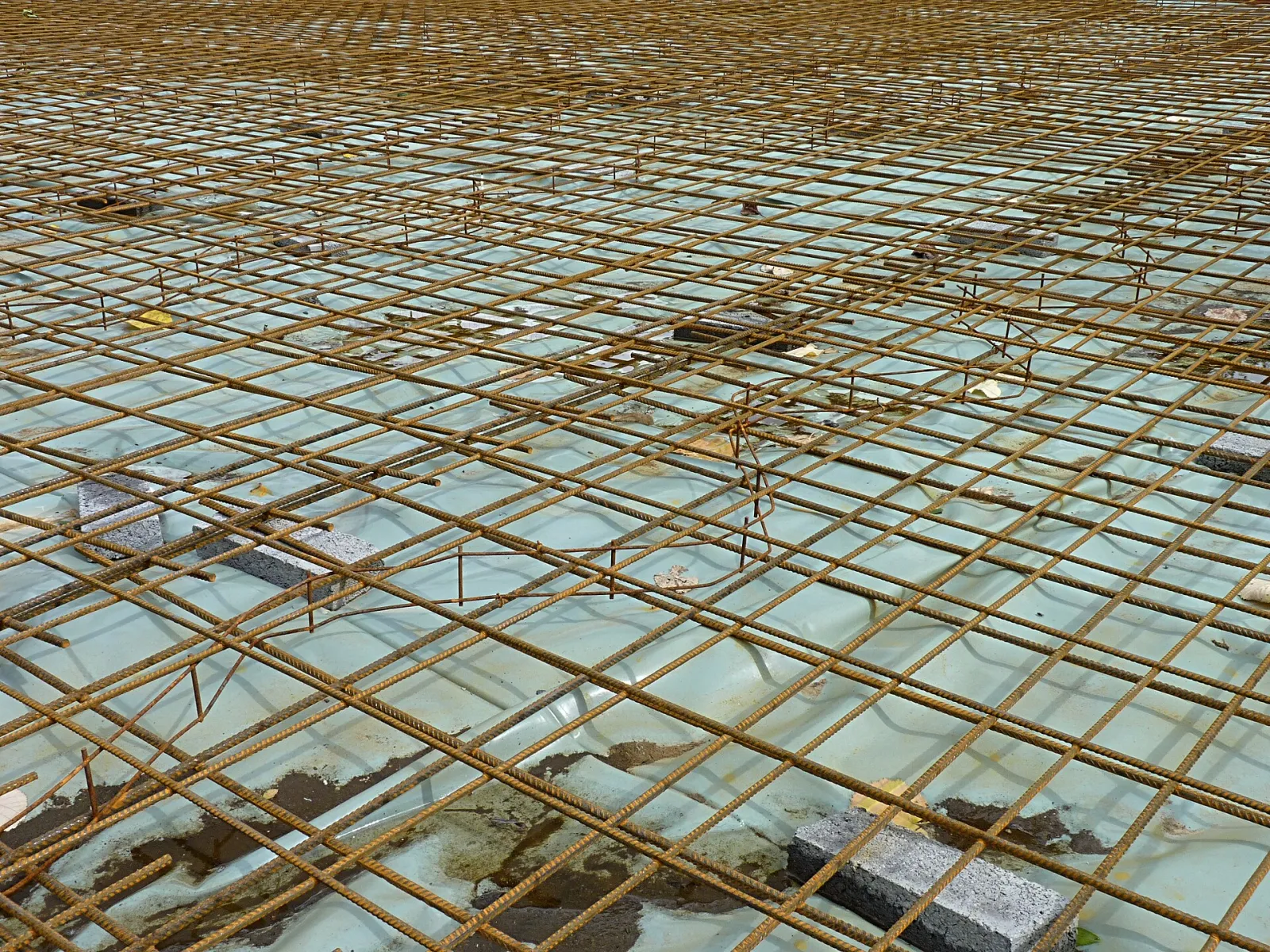

Арматура и две сетки

• Класс арматуры — A500C (рифлёная, допускает сварку) или A400 (старое обозначение A-III). Диаметр обычно 10–12 мм, в толстых плитах — 14 мм.
• Нижняя сетка — основная, принимает растяжение в середине пролёта.
• Верхняя сетка — работает над опорами и не даёт трещинам раскрыться по верху у стен.
• Шаг стержней — 150–200 мм в обе стороны. В середине пролёта снизу и над стенами сверху проект часто добавляет стержни между основными, и шаг там становится 100 мм. Верхние добавочные стержни над стеной обычно уходят в пролёт на четверть его длины.
• По краям проёмов под лестницу и шахты ставят 2–3 дополнительных стержня с каждой стороны.
• Торцы плиты закрывают П-образными скобами, которые связывают нижнюю и верхнюю сетки.

Сетки вяжут проволокой 1,2–1,4 мм крючком или пистолетом. Сварка прихватками ослабляет арматуру в месте шва, поэтому прихватывать её можно только с маркировкой «С» (как у A500C) и только если это допускает проект.

Защитный слой и фиксаторы

Защитный слой — толщина бетона от поверхности плиты до ближайшего стержня. Он защищает металл от коррозии и от огня при пожаре. По СП 63.13330 для конструкций в закрытых помещениях с нормальной влажностью минимум — 20 мм, при повышенной влажности — 25 мм, на открытом воздухе — 30 мм. На практике для перекрытий берут 20–25 мм: с запасом на неточность укладки.

• Нижнюю сетку поднимают пластиковыми фиксаторами-«стульчиками» нужной высоты (20–25 мм) через 0,6–1 м в шахматном порядке, чтобы она не провисала, когда по ней ходят.
• Верхнюю сетку держат поддерживающие каркасы из арматуры 8–10 мм — «лягушки» — примерно через 1 м.
• На торцах ставят фиксаторы-«звёздочки» или «колёса», чтобы сетка не касалась бортов.

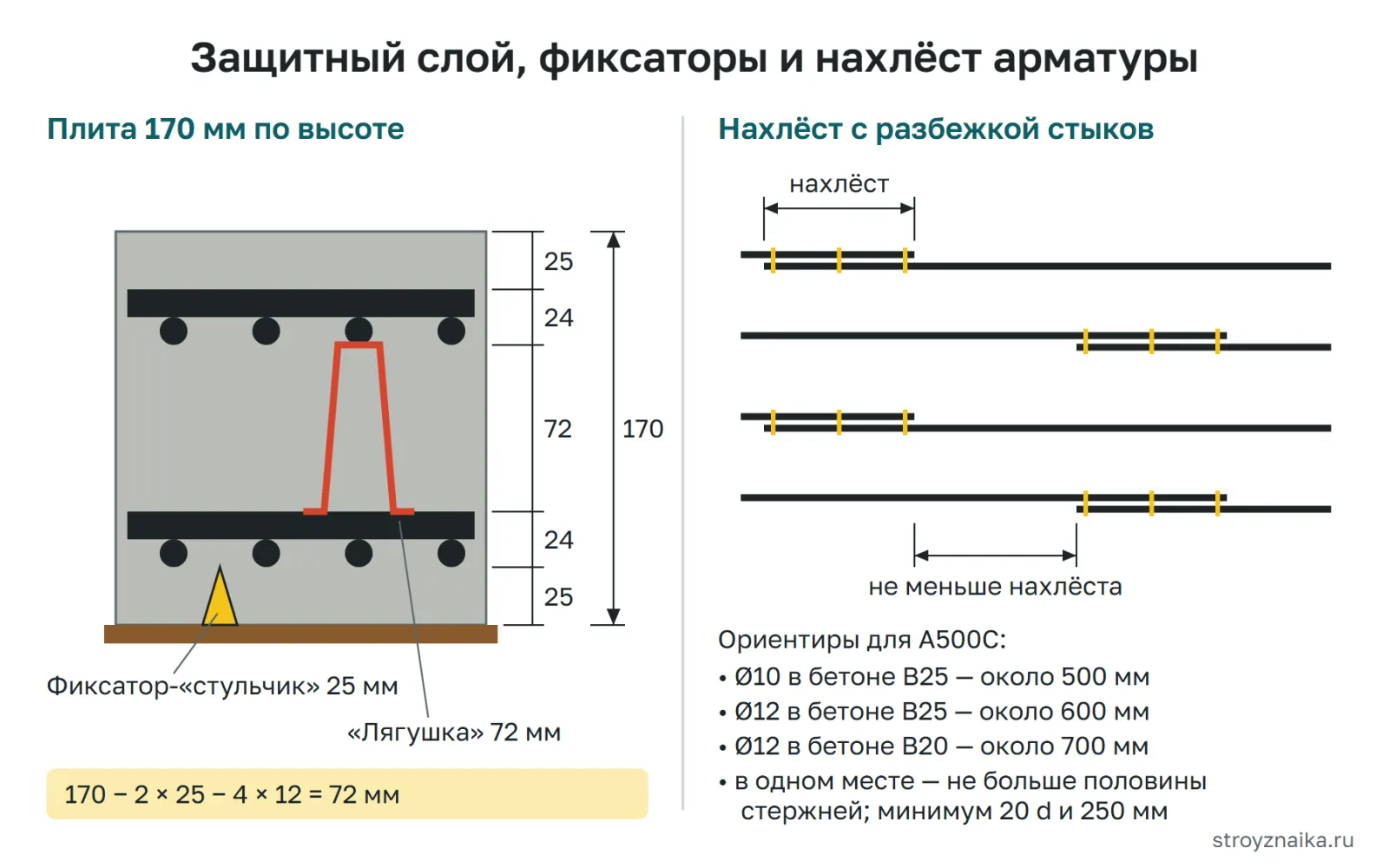

Высоту «лягушки» считают так: толщина плиты минус два защитных слоя минус четыре диаметра стержней. Для плиты 170 мм с защитным слоем 25 мм и арматурой 12 мм: 170 − 50 − 48 = 72 мм.

Нахлёст арматуры

Стандартный стержень — 11,7 м, поэтому на длинных плитах стержни соединяют внахлёст. Длину нахлёста считают по СП 63.13330: она зависит от класса бетона, диаметра и того, сколько стержней стыкуется в одном месте. Норматив требует не меньше 20 диаметров и не меньше 250 мм, но для растянутой арматуры расчёт даёт заметно больше. Ориентиры для A500C при стыковке не более половины стержней в одном сечении:

Стыки соседних стержней разносят в шахматном порядке на длину нахлёста, чтобы не получилась слабая полоса. Не стыкуйте нижние стержни в середине пролёта, а верхние — над стенами: там растяжение максимальное.

Закладные и отверстия

До заливки в плиту закладывают всё, что потом придётся сверлить с трудом:

• гильзы под стояки канализации (для трубы 110 мм — обрезок трубы 125–160 мм), вентиляцию и дымоход;
• коробы под люк и лестничный проём;
• гофру под кабели освещения — её прокладывают между сетками;
• выпуски арматуры под колонны, монолитные стены или лестницу второго этажа.

Пробить потом проём под канализационную трубу можно только алмазным сверлением, и есть риск перерезать рабочую арматуру.

Бетон: класс, заказ и подача

Для перекрытия берут заводской бетон класса B20–B25 (марки М250–М350), чаще B25. Подвижность — П3–П4: смесь должна течь и заполнять промежутки между стержнями, для подачи насосом нужна П4. Щебень — фракции 5–20 мм. Мешать плиту в бетономешалке нельзя: невозможно выдержать одинаковую прочность и залить без перерывов. Почему перекрытие заказывают на заводе, а самим замешивают только мелкие объёмы, — в статье как замесить бетон своими руками.

Как организовать доставку:

1. Объём считают с запасом 3–5 % на неровности палубы и остатки в насосе.
2. Миксер везёт 5–10 м³. Объём делят на машины так, чтобы следующая приезжала, пока выгружается предыдущая.
3. Подача. На второй этаж бетон подают автобетононасосом со стрелой или бетононасосом по трубам. Лоток миксера дотягивается лишь на несколько метров, а таскать бетон вёдрами — верный путь к холодным швам.
4. Документы. При приёмке берите паспорт на смесь с классом и подвижностью. По возможности отлейте контрольные кубики из каждой машины — по ним потом проверяют прочность.

Заливка и вибрирование

Перед заливкой пройдите по чек-листу: стойки затянуты, все стыки фанеры закрыты, сетки на фиксаторах, нахлёсты связаны, закладные стоят, есть свет, удлинители, запасной вибратор и 3–4 человека. Бригада из четырёх с насосом укладывает 7–9 м³ за 2–3 часа.

1. Подача. Бетон укладывают от дальнего угла к насосу сразу на всю толщину плиты, полосами. Не сваливайте смесь кучей в одном месте — она перегрузит опалубку и расслоится.
2. Вибрирование. Глубинный вибратор погружают вертикально и переставляют на расстояние не больше полутора радиусов его действия — на практике через 30–50 см. В одной точке держат 10–20 секунд, пока не перестанут выходить пузыри и на поверхности не покажется цементное молочко. Наконечник не прислоняют к арматуре и опалубке: передержка и касание приводят к расслоению.
3. Выравнивание. Поверхность протягивают виброрейкой или правилом по маякам или по отметкам на бортах, затем заглаживают.
4. Без перерывов. Плиту льют за один раз. Если уложенный бетон успел схватиться (при +20 °C это примерно 1,5–2 часа), на стыке получится холодный шов — слабая плоскость в плите. Если перерыв неизбежен, место шва определяет проектировщик: он находится там, где плита меньше всего работает на изгиб.

Уход за бетоном и сроки распалубки

Бетон твердеет не от высыхания, а от реакции цемента с водой. Если плита пересохнет в первые дни, прочность будет ниже расчётной, а поверхность покроется сеткой трещин.

• Через несколько часов после заливки, когда поверхность перестанет продавливаться пальцем, плиту укрывают плёнкой или мокрой мешковиной.
• Первые 7 суток поверхность держат влажной: поливают 2–3 раза в день, в жару и ветер — чаще и притеняют.
• При температуре ниже +5 °C бетон почти перестаёт набирать прочность, а замёрзнув рано, теряет её навсегда. Заливка в холод — только с противоморозными добавками, укрытием и прогревом по технологии завода.

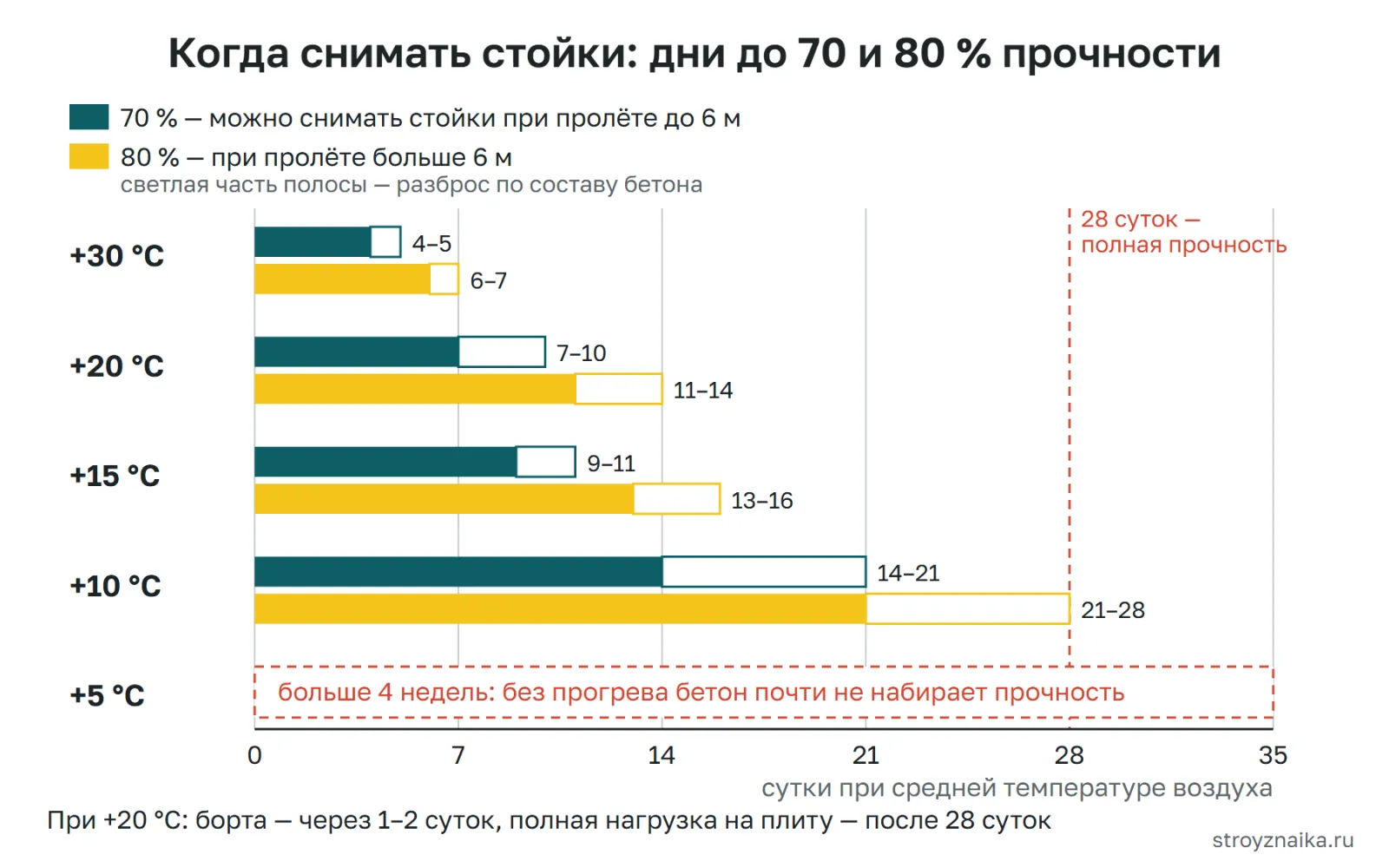

Снимать опалубку можно, когда бетон наберёт нужную долю проектной прочности — прочности, заданной его классом. Нормы (СП 70.13330) требуют для незагруженных плит не меньше 70 % при пролёте до 6 м и 80 % при пролёте больше 6 м. Скорость набора зависит от температуры:

Порядок такой:

1. Борта снимают через 1–3 суток, аккуратно, не обивая край.
2. Ходить по плите и раскладывать лёгкие материалы можно, когда бетон наберёт около 2,5 МПа — при +20 °C это 1–2 суток.
3. Стойки и палубу снимают по достижении 70–80 % прочности. Расчёт по календарю — ориентир; точнее проверить прочность ударным молотком (склерометром) или по контрольным кубикам.

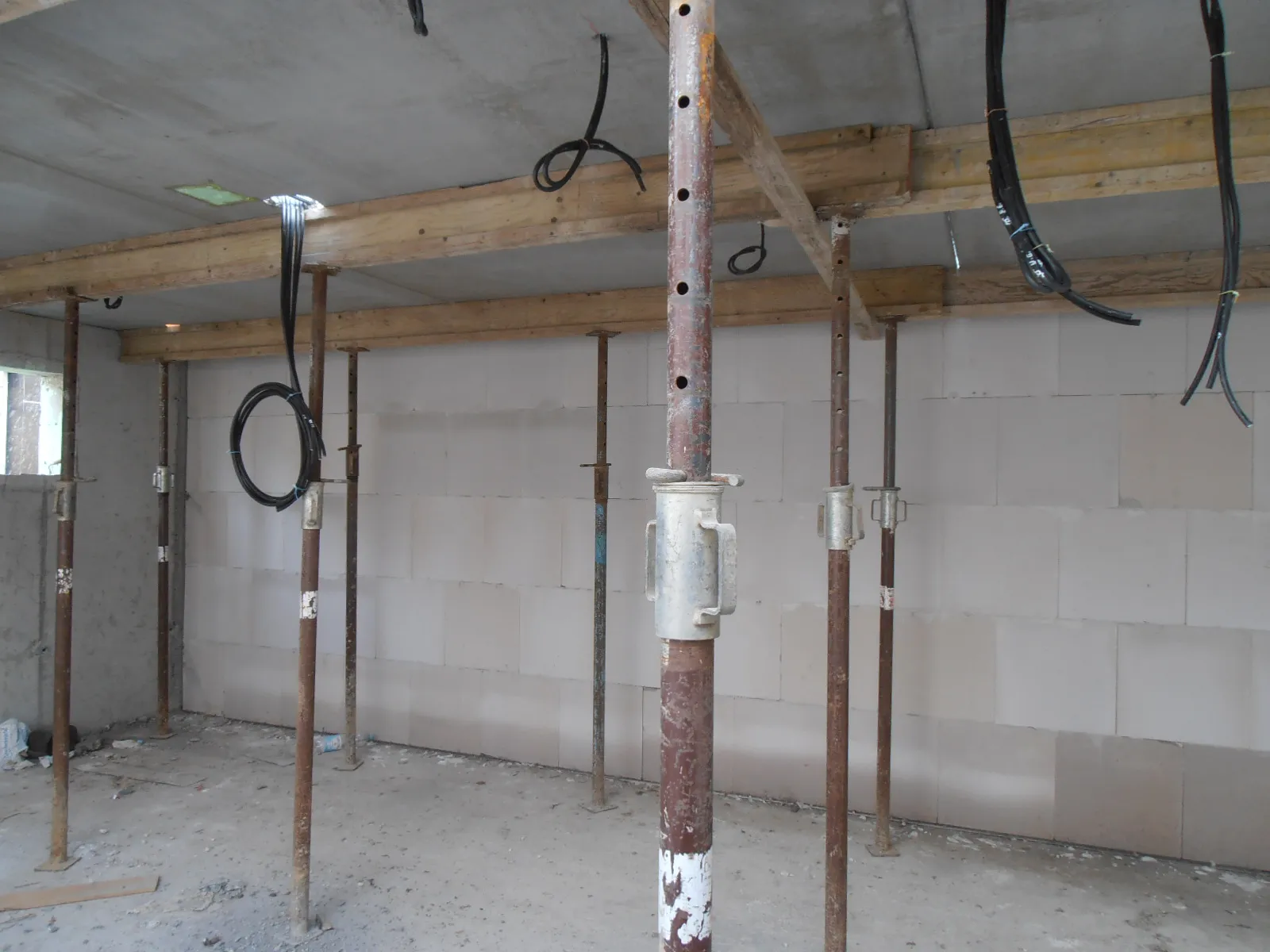

4. Страховочные стойки. На пролётах 5–6 м и если сверху сразу начнут кладку, часть стоек — ряд по середине пролёта — оставляют до 28 суток.
5. Полная нагрузка — кладка второго этажа, поддоны кирпича, стяжка — после 28 суток.

Пример расчёта материалов

Комната 5,0 × 7,0 м в свету, стены из газобетона с армопоясом, плита опирается на все четыре стены с заходом 150 мм. Короткий пролёт — 5 м, длинная сторона меньше двух коротких — опора по контуру.

Размеры плиты: 5,0 + 2 × 0,15 = 5,3 м; 7,0 + 2 × 0,15 = 7,3 м. Площадь: 5,3 × 7,3 = 38,69 м².

Толщина: по таблице для опоры по контуру хватит 150 мм, но возьмём 170 мм — по правилу 1/30 пролёта, с запасом на будущие перегородки. Окончательно толщину и армирование задаёт проект.

Бетон:

• объём: 38,69 × 0,17 = 6,58 м³;
• с запасом 4 %: 6,58 × 1,04 = 6,84 м³ — заказываем 7 м³ класса B25, П4.

Основная арматура Ø 12 мм A500C, две сетки с шагом 200 мм:

• стержни вдоль длинной стороны: 5,3 / 0,2 = 26,5 → 27 промежутков → 28 стержней по 7,3 м = 204,4 м;
• стержни вдоль короткой стороны: 7,3 / 0,2 = 36,5 → 37 промежутков → 38 стержней по 5,3 м = 201,4 м;
• одна сетка: 204,4 + 201,4 = 405,8 м; две сетки: 811,6 м;
• масса: 811,6 × 0,888 кг/м = 720,7 кг; с запасом 10 % на нахлёсты и обрезки — около 795 кг.

Вспомогательная арматура Ø 10 мм:

• П-образные скобы по торцу: периметр 2 × (5,3 + 7,3) = 25,2 м, шаг 0,2 м → 126 шт. по 0,92 м (две ножки по 400 мм и стенка 120 мм) = 115,9 м;
• «лягушки» высотой 72 мм: примерно одна на 1 м² → 39 шт. по 0,6 м = 23,4 м;
• итого 139,3 м × 0,617 кг/м = 86 кг, с запасом — около 95 кг.

Мелочи: фиксаторы-«стульчики» 25 мм — 80–100 шт.; вязальная проволока 1,2–1,4 мм — 5–7 кг (в каждой сетке 28 × 38 = 1064 пересечения).

Опалубка на площадь 5,0 × 7,0 = 35 м²:

• стойки: 5 рядов вдоль длинной стороны с шагом около 1,1 м, в каждом 7 стоек с шагом около 1,1 м — 35 шт.;
• главные балки (брус 100×100 мм): 5 рядов × 7 м = 35 м;
• второстепенные балки (брус 50×150 мм) с шагом 0,5 м: 7 / 0,5 = 14 промежутков → 15 шт. по 5 м = 75 м;
• ламинированная фанера 1220 × 2440 мм (2,98 м²): 35 / 2,98 = 11,7 → 12 листов, с подрезкой — 13–14.

Вес готовой плиты: 38,69 м² × 425 кг/м² ≈ 16,4 т. Эту цифру проектировщик учитывает при расчёте стен и фундамента — например, плитного фундамента.

Частые ошибки

Как проверить качество готовой плиты

• Нижняя поверхность после распалубки — без оголённых стержней, крупных раковин и ржавых пятен. Мелкие поры затираются ремонтным составом.
• Прогиб измеряют лазерным уровнем или нивелиром от углов к середине. Провис в центре больше 1/200 пролёта (25 мм на 5 м) — повод позвать конструктора.
• Трещины шириной больше 0,3 мм, особенно поперёк пролёта снизу или вдоль стен сверху, — тоже к специалисту.
• Прочность проверяют склерометром или по кубикам, отлитым при заливке. Многие лаборатории выезжают на объект.

Когда звать специалиста

• Расчёт плиты и чертёж армирования — всегда конструктор.
• Пролёт больше 6 м, консоли, плита на колоннах, проёмы у края, тяжёлые нагрузки — расчёт обязателен, самостоятельные «усиления» не помогают.
• Опалубка высотой больше 4 м или плита толще 200 мм — проверка раскладки стоек.
• Заливка зимой — технология прогрева от поставщика бетона или специалиста.
• Трещины, прогиб, раковины после распалубки — обследование до того, как плиту загрузят.

Частые вопросы

Можно ли залить монолитное перекрытие частями?

Нежелательно. Если залить за один раз невозможно, место рабочего шва указывает проектировщик — там, где изгиб минимален, а не там, где удобно остановиться. Перед продолжением поверхность шва очищают от цементной плёнки и смачивают.

Нужна ли верхняя сетка, если плита небольшая?

Да. Над стенами плита растягивается по верху, и без верхней арматуры там появляются трещины. Армирование одной сеткой встречается в тонких плитах по грунту, в межэтажном перекрытии его применяют только по расчёту.

Какую нагрузку выдерживает монолитная плита перекрытия?

Столько, на сколько её рассчитали. Нормативная полезная нагрузка на перекрытие в жилых комнатах — 150 кг/м². К ней добавляют вес самой плиты (около 425 кг/м² при 170 мм), стяжки (около 100 кг/м² при 50 мм), покрытия пола и перегородок. Итого около 750–800 кг/м², из которых больше половины — сама плита. Сосредоточенные грузы — камин, печь, большой аквариум — конструктор учитывает отдельно.

Можно ли заливать монолитное перекрытие в дождь?

Сильный дождь вымывает цемент из верхнего слоя, и поверхность становится рыхлой. При лёгком дожде заливку можно продолжать, но готовые участки сразу укрывают плёнкой. Если ливень обещают на весь день, заливку лучше перенести.

Сколько сохнет монолитное перекрытие?

Бетон не сохнет, а твердеет. При +20 °C стойки снимают через 7–14 суток, полную прочность плита набирает за 28 суток. При +10 °C сроки примерно удваиваются, при +5 °C без прогрева бетон почти не твердеет.

Можно ли опирать плиту на газобетон напрямую?

Нет. Плита давит на верх стены неравномерно, и газобетон под краем может раскрошиться. Сначала делают армопояс или заливают его вместе с плитой.

Можно ли штробить монолитное перекрытие?

Продольные штробы в нижнем защитном слое опасны: глубина слоя всего 20–25 мм, и легко задеть рабочую арматуру. Кабели лучше заложить в гофре до заливки или провести по потолку в коробе или под натяжным потолком.

Что делать, если плита треснула?

Волосяные трещины на поверхности от пересыхания не опасны, их затирают. Трещины шириной больше 0,3 мм, трещины поперёк пролёта снизу и прогиб в середине — повод вызвать конструктора для обследования. Не нагружайте плиту, пока не выяснена причина.

Чем монолитная плита лучше готовой пустотной?

Её можно сделать под любой контур и пролёт, в ней нет швов между плитами, и не нужен кран. Минусы — больше времени на опалубку и уход за бетоном, обязательный расчёт армирования и аренда стоек на 2–4 недели.
