Сверлим бетонную стену: перфоратор, буры, проводка и арматура

Чтобы просверлить бетонную стену, нужны три вещи: инструмент с осевым ударом, который раскалывает камень, сверло или бур с твердосплавной напайкой и уверенность, что за точкой сверления нет провода. Обычное сверло по металлу или дереву в бетоне за минуту тупится и раскаляется, а дрель без удара еле царапает поверхность.

Статья для тех, кто впервые вешает полку, кухонный шкаф, телевизор или карниз на бетонную стену панельного или монолитного дома. Разберём, когда хватит ударной дрели и когда нужен перфоратор, какую энергию удара выбрать, какой бур взять под дюбель, как найти проводку, на какую глубину сверлить, что делать при попадании в арматуру и как сделать большое отверстие под подрозетник.

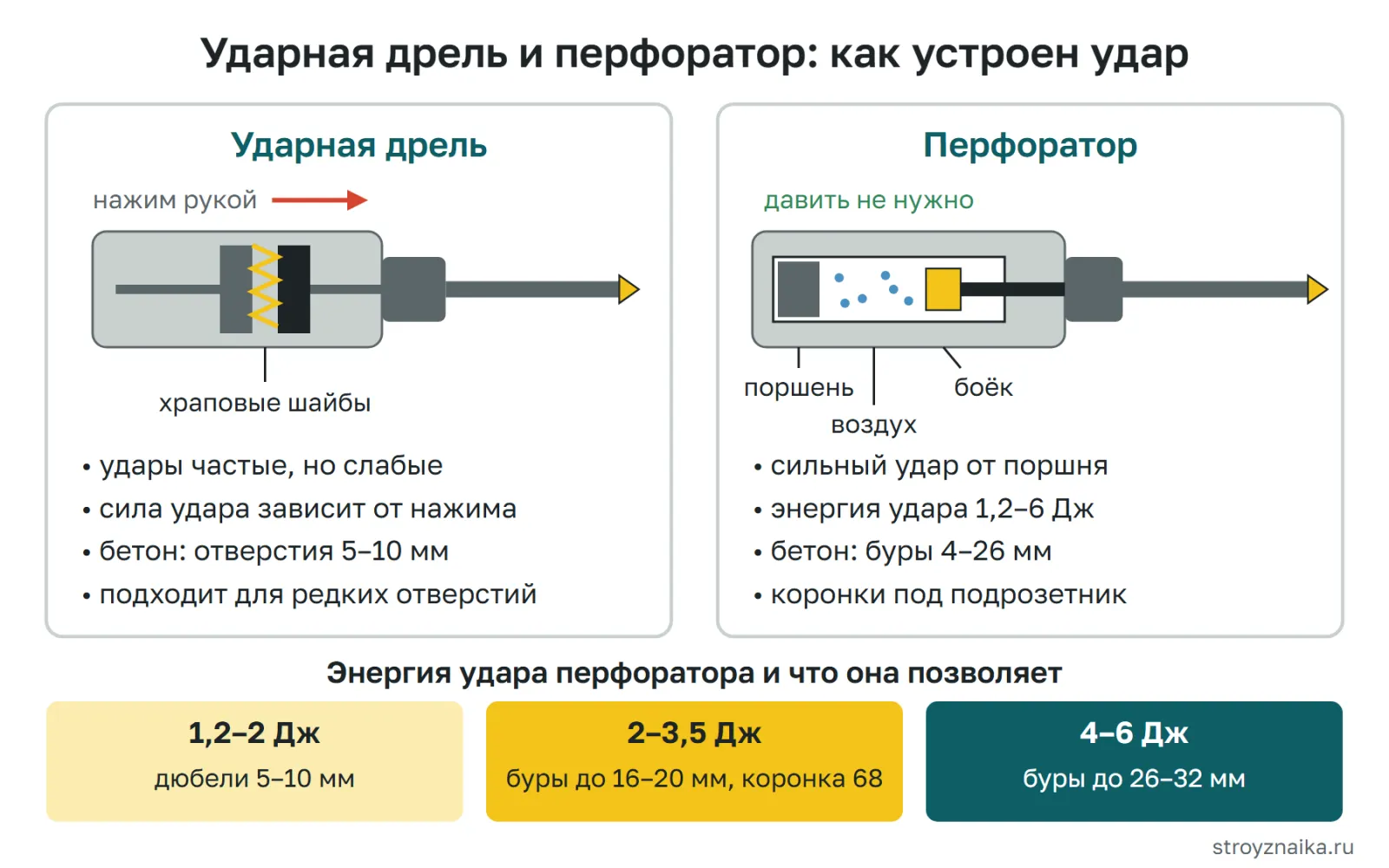

Чем сверлить бетонную стену: дрель, ударная дрель или перфоратор

Бетон — это цементный камень с щебнем внутри. Щебень (гранит, известняк) твёрже самого цемента, поэтому бетон не столько сверлят, сколько дробят: удар раскалывает камень перед напайкой, а вращение выносит крошку по спирали бура. Отсюда главное правило: для бетона нужен инструмент с ударом вдоль оси сверла.

Ударная дрель

Ударная дрель — обычная дрель с переключателем «удар». Внутри две храповые шайбы с зубцами: при нажиме на корпус они проскакивают друг по другу и толкают патрон вперёд десятки тысяч раз в минуту. Толчки частые, но слабые, и их сила зависит от того, как сильно вы давите. На отверстие 6×50 мм в плотном бетоне панельного дома уходит 1–3 минуты, сверло греется, а шайбы и подшипники быстро изнашиваются.

Ударной дрели хватает, если отверстий немного и они небольшие: картина, полка, вешалка в коридоре. Если дом панельный или монолитный и нужно больше 5–10 отверстий диаметром от 8 мм, берите перфоратор — его можно взять в прокат на день.

Перфоратор и энергия удара в джоулях

В перфораторе удар создаёт поршень, который гоняет воздух и бьёт по хвостовику бура. Нажимать почти не нужно: достаточно удерживать инструмент, и бур сам уходит в стену. Отверстие 8×60 мм в бетоне перфоратор делает за 10–20 секунд.

Главная характеристика перфоратора — энергия удара в джоулях (Дж). Она показывает, с какой силой бьёт поршень, и от неё зависит, какие диаметры инструмент потянет:

• 1,2–2 Дж — лёгкие модели массой около 2 кг: отверстия 5–10 мм под дюбели, работа над головой;
• 2–3,5 Дж — универсальный домашний класс: буры до 16–20 мм, твердосплавная коронка 68 мм под подрозетник с усилием;
• 4–6 Дж — средний класс (SDS-plus или SDS-max): буры до 26–32 мм, коронки, лёгкое долбление;
• 7–20 Дж — тяжёлые SDS-max: сквозные отверстия большого диаметра, демонтаж.

Для квартиры обычно достаточно 2–3 Дж. Мощность в ваттах у перфоратора вторична: два инструмента по 800 Вт могут бить с разной энергией.

Можно ли просверлить бетон шуруповёртом

Обычный шуруповёрт без удара бетон не берёт: оборотов и осевого усилия мало, напайка просто полирует дно. Дрель-шуруповёрт с режимом «удар» (значок молотка на муфте) устроена как маленькая ударная дрель: в кирпиче и рыхлом бетоне она сделает отверстие 5–6 мм под лёгкий дюбель, в плотном бетоне — с трудом и ценой посаженного аккумулятора.

Ударный винтовёрт (его называют импакт) и ударный гайковёрт бьют не вдоль оси, а по кругу — помогают закрутить или сорвать болт. Для сверления бетона они не подходят, даже если в патрон вставить сверло с шестигранным хвостовиком.

Обычной дрелью без удара

Дрелью без удара бетон сверлят только алмазной коронкой или алмазным сверлом — у них алмазная крошка не скалывает, а стирает камень (об этом ниже). Сверлом с напайкой без удара можно пройти старую штукатурку и слабый бетон 1950–60-х годов, но на плотном бетоне сверло через 2–3 отверстия сгорит.

Каким сверлом сверлить бетон: буры SDS-plus, SDS-max и свёрла с напайкой

Сверло для камня узнают по кончику: в него впаяна пластинка из твёрдого сплава (её по старой памяти называют «победитом»), и она шире тела сверла. Именно напайка дробит камень, а спираль выносит пыль.

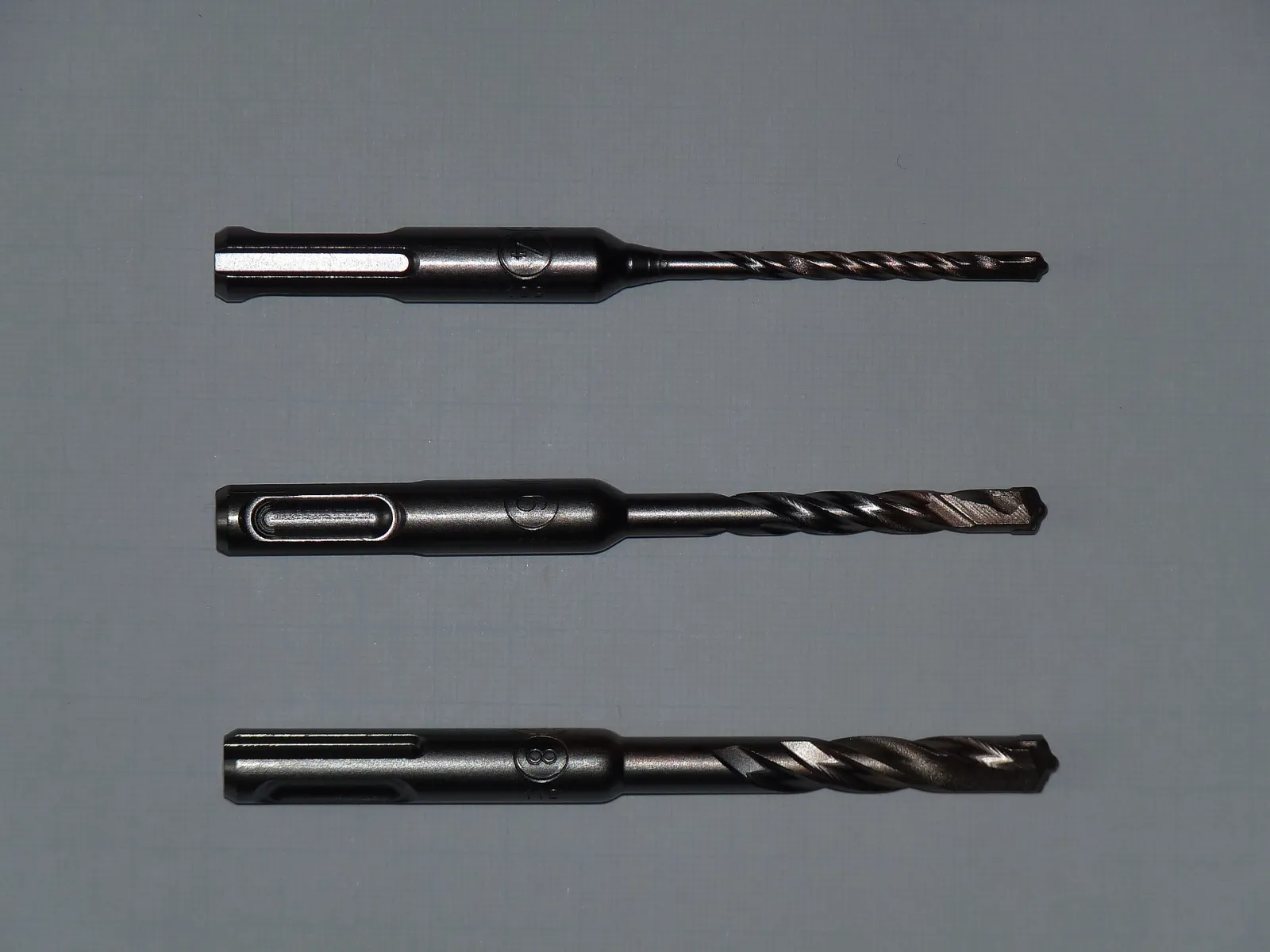

Буры — свёрла для перфоратора. У них хвостовик с пазами, который вставляется в патрон без ключа и свободно ходит вперёд-назад, принимая удары:

• SDS-plus — хвостовик 10 мм, буры примерно от 4 до 26 мм (у некоторых производителей до 30 мм). Это стандарт для бытовых и средних перфораторов;
• SDS-max — хвостовик 18 мм, буры от 12–16 до 50 мм и больше. Ставятся только в тяжёлые перфораторы, в патрон SDS-plus не войдут.

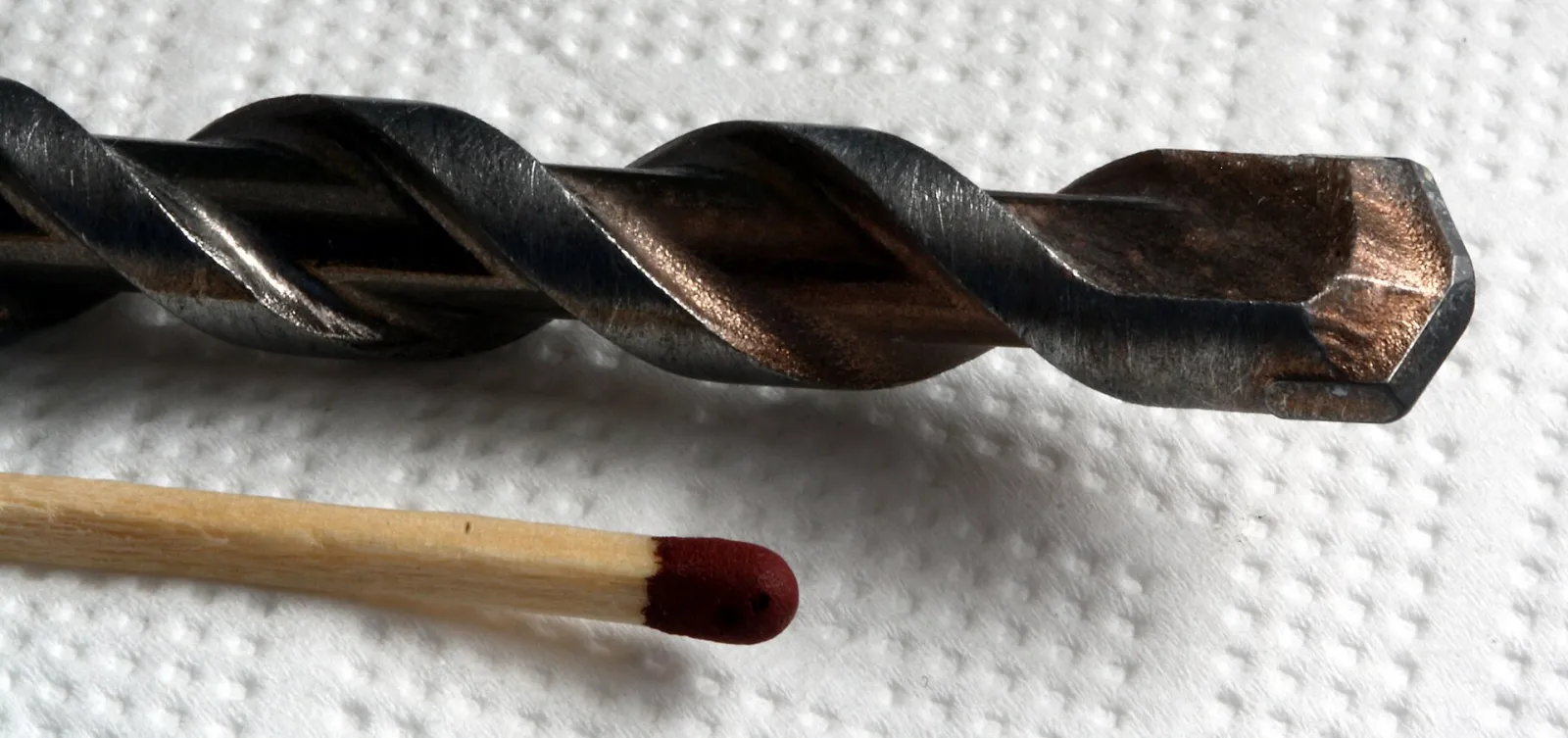

Свёрла по бетону для дрели — с цилиндрическим или шестигранным хвостовиком, зажимаются в кулачковый патрон. Удар ударной дрели они выдерживают, но служат меньше буров.

Напайка бывает двух видов. Двухрезцовая (одна пластина поперёк) дешевле, но чаще застревает на щебне и арматуре и может уводить бур в сторону. Четырёхрезцовая (крест из двух пластин) центрирует бур лучше, меньше заклинивает в армированном бетоне и дольше служит — для панельного и монолитного дома имеет смысл брать её, особенно от 8 мм.

Диаметр бура равен диаметру дюбеля, который написан на упаковке. Длина бура — с запасом 20–30 мм к нужной глубине, иначе патрон упрётся в стену раньше, чем отверстие будет готово.

Сверло по металлу, дереву или плитке бетон не возьмёт: у них нет напайки, режущая кромка стирается о щебень за несколько секунд, а от удара сверло ломается. Сверло по металлу нужно только в одном случае — если бур упёрся в арматуру (об этом ниже). Подробно о том, какое сверло брать для металла, дерева и других материалов, — в статье как правильно сверлить бетон, металл, дерево и плитку.

Как найти проводку перед сверлением

Попасть буром в провод под напряжением — это удар током через корпус инструмента и короткое замыкание в стене. Даже если автомат сработал и вы не пострадали, повреждённый кабель придётся вскрывать и ремонтировать.

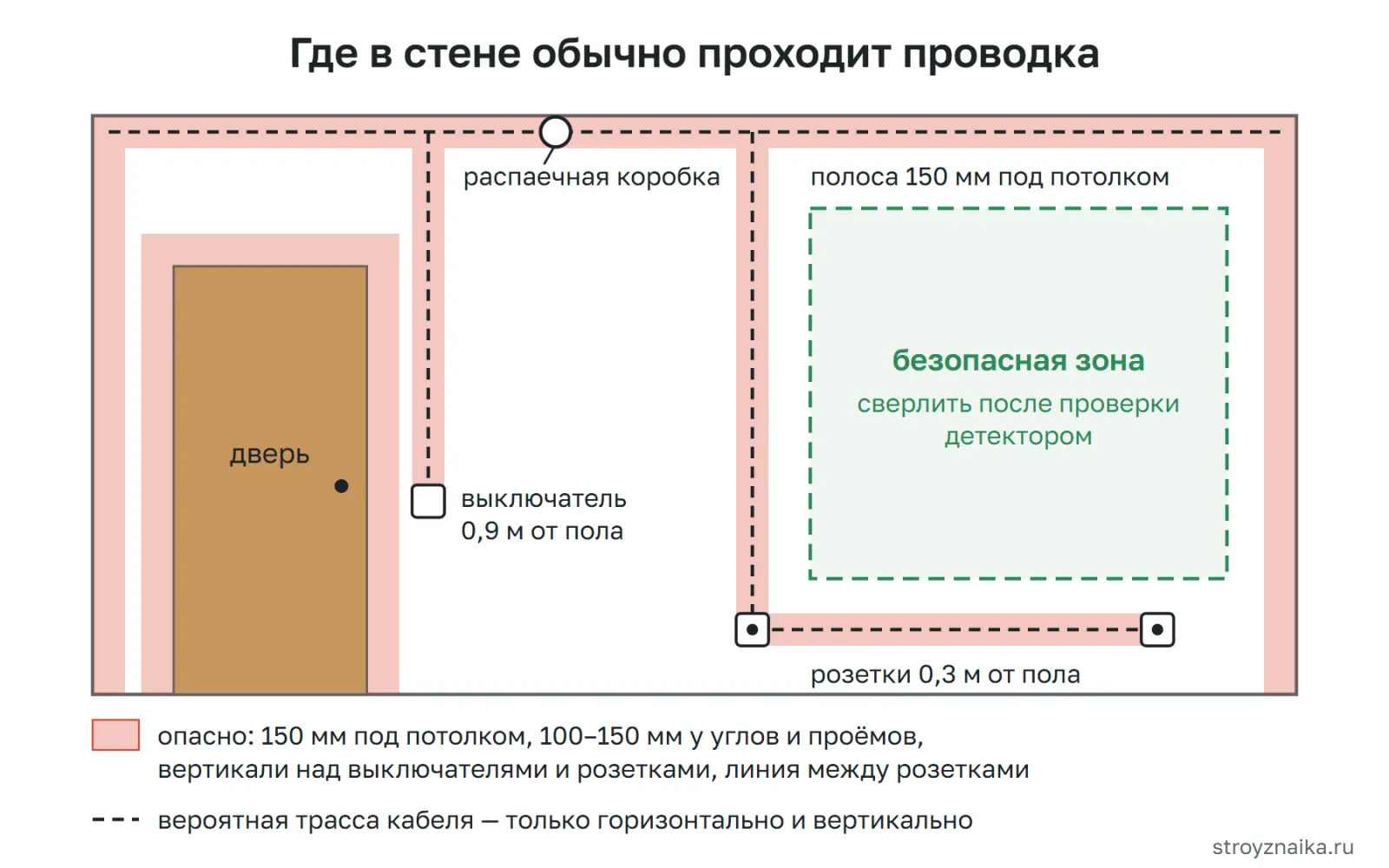

Где обычно проходят провода

При правильном монтаже электрики ведут кабель только вертикально и горизонтально, без диагоналей и обходов. Отсюда зоны, где сверлить нельзя без проверки:

• горизонтальная полоса 150 мм под потолком — в разных рекомендациях её называют от 100 до 200 мм, по ней идут линии к распределительным коробкам;
• вертикальные полосы 100–150 мм от углов комнаты и от боковых сторон дверных и оконных проёмов, полоса над проёмом;
• вертикаль над и под каждой розеткой и выключателем — по 100–150 мм в обе стороны от оси;
• горизонталь на высоте розеток (300 мм от пола) и выключателей (900–1000 мм) между соседними точками;
• участок вокруг распределительной коробки — круглой или квадратной крышки, обычно под потолком у входа в комнату.

В панельных домах проводку часто закладывали на заводе в каналы внутри стеновых панелей и плит перекрытия — к люстре провод идёт внутри потолочной плиты по прямой от стены. В старом фонде и после самодельных ремонтов провода могут идти как угодно, в том числе по диагонали. Поэтому зоны — это подсказка, где опаснее всего, а не гарантия, что в остальных местах пусто. Подробнее о правилах разводки — в статье монтаж проводки в квартире.

Детектор скрытой проводки

Детектор — прибор размером с маркер или телефон. Простые модели ловят электрическое поле провода под напряжением, многофункциональные дополнительно ищут металл (арматуру, трубы) и дерево. Порядок работы:

1. Оставьте напряжение включённым и, если можно, нагрузите линию — включите в ближайшую розетку лампу или обогреватель.
2. Откалибруйте прибор на участке стены, где проводки точно нет, например на середине простенка.
3. Медленно ведите детектор горизонтально через предполагаемую точку сверления, затем вертикально. Где пищит — ставьте карандашом метку.
4. Соедините метки — получится линия провода. Отступите от неё минимум на 100 мм.
5. Перед сверлением отключите автомат этой группы.

Детектор не видит обесточенный провод, а в железобетоне металлический режим срабатывает на каждый стержень арматуры. Поэтому дополнительные подсказки не помешают: старая схема разводки от застройщика, фото стен до шпаклёвки, если ремонт делали недавно.

Если всё-таки попали в провод

Признаки: хлопок, искра из отверстия, отключился автомат или погас свет в комнате. Отпустите кнопку, отключите вводной автомат в щитке и только потом вынимайте бур. Отверстие не заделывайте и розетки этой линии не включайте: повреждённый кабель вскрывают и сращивают в коробке или заменяют участок. Это работа для электрика — изоляция в стене, поцарапанная буром, может греться и через месяцы.

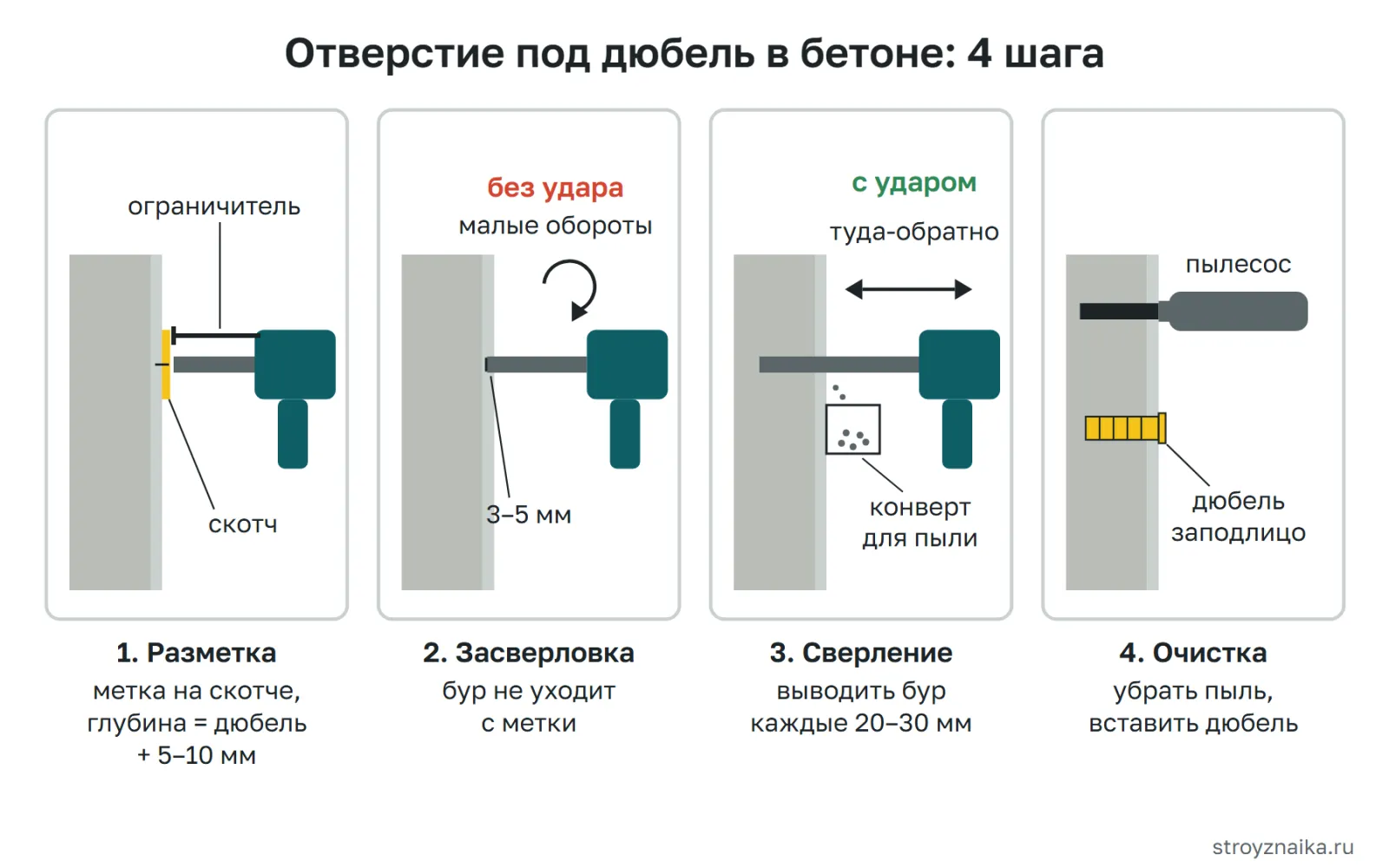

Как правильно просверлить бетонную стену под дюбель: пошагово

1. Разметка. Наметьте точку карандашом. Для полки или шкафа проверьте уровнем, что точки на одной горизонтали, и измерьте расстояние между отверстиями по самому изделию, а не по инструкции. На гладкой покраске наклейте крест малярного скотча — он не даст напайке соскользнуть и уменьшит скол краски.
2. Глубина. Выставьте ограничитель глубины — металлический стержень сбоку от патрона — на длину дюбеля плюс 5–10 мм. Если ограничителя нет, обмотайте бур изолентой на нужном расстоянии от кончика.
3. Засверловка. Первые 3–5 мм сверлите без удара на малых оборотах, держа бур точно на метке. Так он не «убежит» по стене.
4. Основное сверление. Включите удар и средние обороты, держите инструмент перпендикулярно стене двумя руками. Давите несильно — вес руки, у перфоратора этого достаточно. Каждые 20–30 мм вытягивайте бур из отверстия, не выключая вращение: спираль выносит пыль, и бур не заклинивает.
5. Очистка. Вытяните пыль пылесосом с узкой насадкой или выдуйте грушей. В отверстии, забитом пылью, дюбель не доходит до конца и держит заметно хуже.
6. Дюбель. Вставьте дюбель, добейте молотком заподлицо со стеной, приложите деталь и закрутите шуруп до упора, но без срыва.

Глубина отверстия под дюбель

Распорный дюбель держит за счёт того, что шуруп распирает его в плотном материале. Штукатурка, шпаклёвка и плиточный клей нагрузку почти не держат, поэтому распорная часть дюбеля должна целиком сидеть в бетоне. Если на стене толстый слой штукатурки (после выравнивания по маякам он бывает 20–40 мм), берите дюбель длиннее или рамный дюбель.

Отверстие сверлят глубже дюбеля на 5–10 мм (у крупных дюбелей до 20 мм — смотрите упаковку): кончик шурупа выходит за дюбель примерно на свой диаметр, а на дне остаётся немного пыли. Длина шурупа: длина дюбеля + толщина прикрепляемой детали + примерно один диаметр шурупа.

Режимы и обороты

Точных оборотов для бетона нет: они зависят от диаметра. Ориентир такой: засверловка — на минимальных оборотах; буры 5–12 мм — средние и высокие обороты с ударом; чем больше диаметр, тем ниже обороты. Алмазные коронки 68–82 мм работают без удара примерно на 900–1300 об/мин, точное значение пишут на коронке.

Бытовому перфоратору нужны паузы: 5–15 минут непрерывной работы, затем 2–5 минут на холостом ходу или выключенным, чтобы остыл. Перед работой смажьте хвостовик бура специальной смазкой для буров (её кладут в коробку с перфоратором) — без неё хвостовик и патрон изнашиваются быстрее.

Как сверлить бетон без пыли

Из отверстия 8×60 мм выходит примерно столовая ложка мелкой бетонной пыли, и при сверлении над головой она летит в глаза и разносится по комнате. Способы её поймать:

• Конверт из бумаги. Сложите стикер или лист бумаги пополам «полочкой» и приклейте липкой стороной к стене прямо под точкой сверления. Пыль ссыпается в него, а не на пол.
• Пылесос рядом. Второй человек держит трубу пылесоса в 2–3 см от бура. Это самый чистый способ без покупок; бытовой пылесос подойдёт для пары отверстий, для работы с перфоратором лучше строительный — мелкая бетонная пыль забивает фильтры обычного.
• Пылесборник на бур. Для потолка — пластиковая чашка-пылесборник, надетая на бур, или разрезанный пополам теннисный мяч, проткнутый буром. Пыль падает в чашку, а не в лицо.
• Пылеудаление на перфораторе. У некоторых моделей есть насадка со шлангом под строительный пылесос — удобно, если сверлить много.

Воду для сверления бура с ударом в квартире не используют: мокрая пыль превращается в грязь, налипает на спираль, а вода рядом с электроинструментом опасна. Мокрое сверление — только для алмазных коронок с подачей воды.

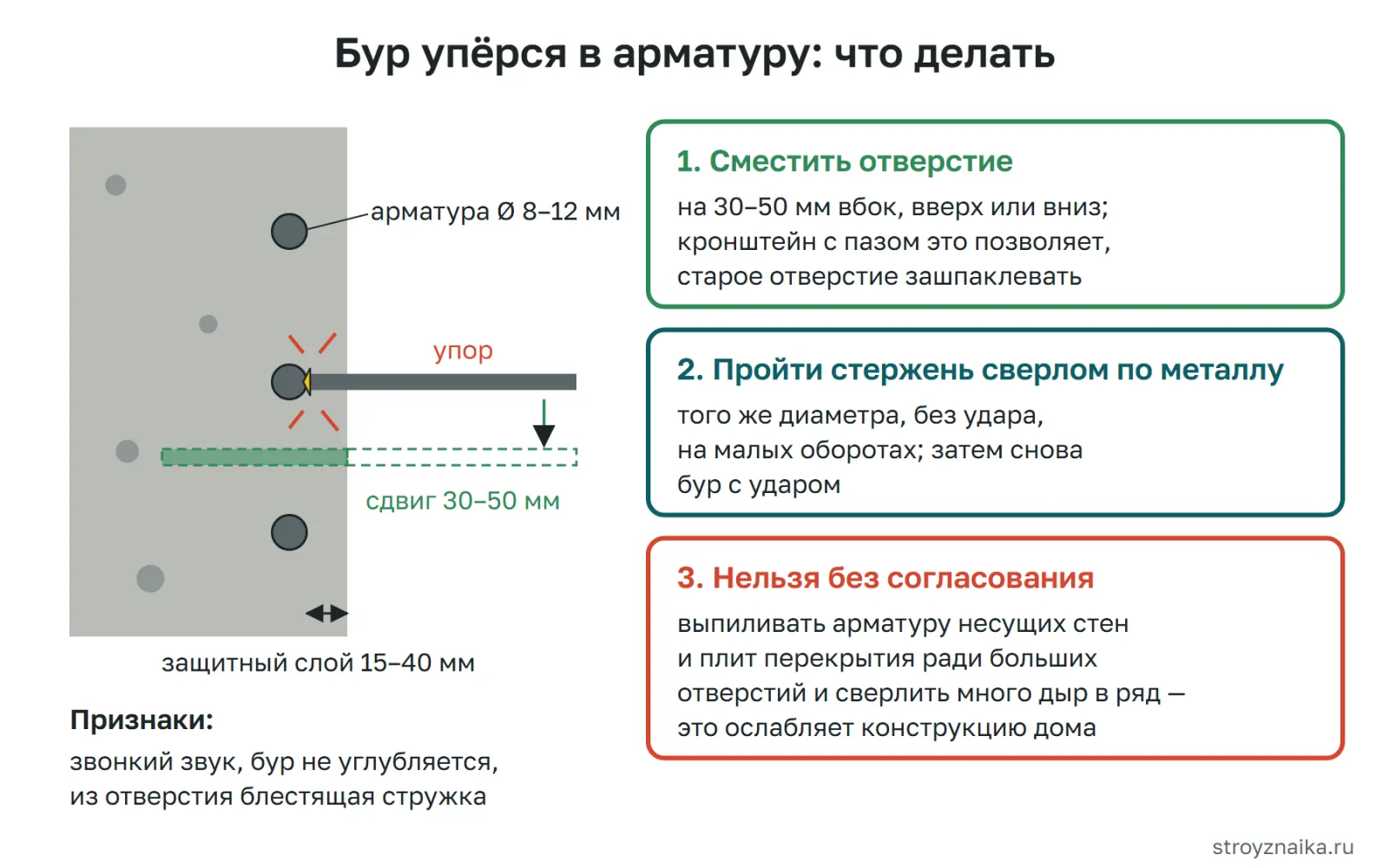

Если бур упёрся в арматуру

Арматура — стальные стержни внутри железобетона: в стенах и плитах перекрытия панельных и монолитных домов они лежат сеткой с шагом обычно 100–200 мм, на глубине 15–40 мм от поверхности бетона. Встреча с ними — дело обычное.

Признаки: бур резко перестаёт углубляться, звук становится звонким, инструмент дёргается, из отверстия идёт не серая пыль, а блестящая стружка или темнеет напайка. Сразу отпустите кнопку: если давить сильнее, напайка отколется, бур перегреется, а при заклинивании перфоратор может вывернуть руку.

Что делать:

• Сместить отверстие. Самый правильный способ — перенести точку на 30–50 мм в сторону, вверх или вниз. У большинства кронштейнов и монтажных планок есть продольные пазы или запасные отверстия, а неудачное отверстие потом заделывают шпаклёвкой.
• Пройти стержень сверлом по металлу. Если сдвинуться нельзя: вставьте сверло по металлу того же диаметра (в перфоратор — через переходник на кулачковый патрон), выключите удар, сверлите на низких оборотах с небольшим нажимом, пока не пройдёте металл. Затем снова бур и удар. Так оправдано пройти один стержень под дюбель 6–10 мм.
• Специальный бур или алмаз. Для больших отверстий в армированном бетоне есть буры-резаки по арматуре (от 16 мм) и алмазные коронки, которые режут бетон и сталь вместе.

Плитка на бетонной стене: как сверлить без сколов

Кафель и керамогранит от удара трескаются, поэтому стену с плиткой сверлят в два этапа:

1. Наклейте на плитку малярный скотч крестом и разметьте точку. Не сверлите ближе 10–15 мм от края плитки и от шва — плитка у края колется.
2. Сверлом по стеклу и кафелю (копьевидное) или трубчатым алмазным сверлом, без удара, на низких оборотах пройдите только плитку. Керамогранит — только алмазом, с охлаждением водой.
3. Смените сверло на бур того же или меньшего диаметра, включите удар и досверлите бетон. Бур не должен касаться краёв отверстия в плитке.

Подробно о свёрлах и приёмах — в статье как просверлить плитку без сколов.

Сквозное отверстие без скола с обратной стороны

Когда бур с ударом выходит из стены, он выбивает с обратной стороны конус бетона размером с ладонь вместе со штукатуркой и обоями соседней комнаты. Чтобы этого не было:

• за 10–20 мм до выхода выключите удар и досверлите в режиме «только сверление»;
• или пройдите стену насквозь тонким буром 6 мм, а затем рассверлите нужный диаметр навстречу с двух сторон, каждый раз до середины;
• для отверстий под трубы и кабели кондиционера (40–110 мм) используйте алмазную коронку без удара — она даёт ровный край с обеих сторон.

Большие отверстия: коронки под подрозетник и алмазное сверление

Для отверстий от 35 мм — под подрозетник, вентиляцию, трубы — используют коронку: полый стальной стакан с зубьями по краю и центровочным сверлом в середине.

Как сделать отверстие под подрозетник коронкой 68 мм:

1. Отключите линию, найдите проводку, разметьте центр и окружность подрозетника.
2. Засверлите центровочным сверлом и коронкой на 5–10 мм без удара, чтобы зубья наметили кольцо.
3. У алмазной коронки после засверловки выньте центровочное сверло — дальше она идёт по своей канавке. Твердосплавную ведите с центровочным сверлом.
4. Сверлите на глубину 45–50 мм (подрозетник обычно 40–45 мм), периодически вынимая коронку и выдувая пыль.
5. Сердцевину выломайте зубилом или долотом перфоратора в режиме долбления, дно выровняйте.

Подробнее о размерах и установке — в статье как сделать отверстие под подрозетник.

Алмазное сверление — это когда коронка с алмазными сегментами не бьёт, а истирает бетон и арматуру. Для отверстий 100–160 мм под канализацию и вентиляцию в наружной или несущей стене обычно выгоднее вызвать мастера с установкой: она крепится к стене, подаёт воду (почти нет пыли) и проходит стену 300–500 мм за 10–20 минут.

Потолок и плита перекрытия

Сверлить бетонный потолок тяжелее: инструмент над головой, пыль летит вниз. Наденьте очки и респиратор, используйте лёгкий перфоратор 1,5–2 Дж и пылесборник на бур. Сверлите не глубже, чем нужно: у многопустотных плит перекрытия (с круглыми каналами внутри) нижняя стенка тонкая, 25–40 мм, и бур проваливается в пустоту. Для таких плит берите дюбели и анкеры для пустотелых оснований, а провода к люстре в панельных домах часто идут именно по этим каналам — потолок у светильника проверяйте детектором особенно тщательно.

Когда можно сверлить: свежий бетон и время тишины

Свежий бетон. При температуре около +20 °C бетон набирает примерно 70% прочности за 7–14 суток, а расчётную — к 28 суткам; в холод медленнее. Сверлить под лёгкий крепёж можно через 1–2 недели, а ставить анкеры, на которые придёт серьёзная нагрузка (кронштейн, ворота, навес), лучше после 28 суток.

Шум. Единого федерального закона о тишине нет — часы покоя устанавливают региональные законы, и они отличаются. Чаще всего шуметь нельзя ночью (с 22–23 до 7–8 часов), во многих регионах есть дневной тихий час 13:00–15:00 и запрет на ремонт в воскресенье и праздники. В новостройках иногда действуют послабления на первые месяцы после сдачи дома. Перфоратор слышен через несколько этажей по каркасу дома, поэтому точное время для своего региона уточните на сайте местной администрации — за нарушение предусмотрен штраф.

Безопасность при сверлении бетона

• Очки обязательно. Осколок бетона или напайки, вылетевший из отверстия, повреждает глаз. Обычные очки для зрения не защищают сбоку.
• Респиратор при сверлении потолка и при большом количестве отверстий: бетонная пыль содержит мелкий кварц, вредный для лёгких.
• Беруши или наушники — перфоратор шумит на уровне 90–100 дБ.
• Хват двумя руками. Одна рука на основной рукоятке, другая — на боковой. Если бур заклинит, перфоратор проворачивается вокруг оси с большой силой; у многих моделей есть муфта, которая проскальзывает, но держать нужно всё равно крепко. Не стойте на шаткой табуретке — только на устойчивой стремянке.
• Без перчаток с длинными пальцами и свободных рукавов у вращающегося бура — может намотать.
• Шнур держите сзади от инструмента, чтобы не просверлить и не перетереть его.

Частые ошибки

Когда лучше позвать специалиста

• нужно отверстие от 100 мм под трубу или вентиляцию в несущей или наружной стене — алмазное бурение быстрее и чище;
• сверлить предстоит плиту перекрытия, балкон, перемычку над проёмом или несущую стену много раз подряд;
• вы задели провод, трубу отопления или водопровода — электрик или сантехник, а при газовой трубе — аварийная служба;
• детектор показывает провода по всей стене и непонятно, где они проходят.

Стены из газобетона и кирпича сверлят иначе — без удара и с другими дюбелями; если вы строите дом из блоков, полезна статья кладка газобетона своими руками.

Частые вопросы

Можно ли просверлить бетонную стену обычной дрелью без удара?

Сверлом с напайкой — только неглубокое отверстие 4–6 мм в старом слабом бетоне, и сверло быстро сгорит. Без удара бетон нормально сверлит только алмазная коронка или алмазное сверло. Для плотного бетона панельного и монолитного дома нужна хотя бы ударная дрель, а лучше перфоратор.

Почему не получается просверлить бетонную стену — сверло греется и не идёт?

Проверьте по порядку: не включён ли реверс, включён ли ударный режим, не затупилась ли напайка (она должна быть с чёткими гранями), не упёрлись ли вы в арматуру или крупный щебень. Если всё в порядке, а инструмент — ударная дрель, ей просто не хватает энергии удара для этого бетона.

Какой энергии удара достаточно для квартиры?

Для дюбелей 6–10 мм хватает 1,5–2 Дж, для универсальной работы с бурами до 16–20 мм и коронкой под подрозетник — 2,5–3,5 Дж. Модели от 4–5 Дж тяжелее и нужны для больших диаметров и долбления.

Каким сверлом сверлить бетон под дюбель 6 и 8 мм?

Сверлом или буром с твердосплавной напайкой того же диаметра, что и дюбель: под дюбель 6 мм — 6 мм, под 8 мм — 8 мм. Для перфоратора — бур SDS-plus, для ударной дрели — сверло по бетону с цилиндрическим хвостовиком. Длина — на 20–30 мм больше глубины отверстия.

Что легче сверлить: бетон или кирпич?

Полнотелый кирпич сверлится заметно легче бетона, для него обычно хватает ударной дрели. Пустотелый кирпич сверлят без удара, иначе тонкие перегородки внутри разрушаются и дюбель не держит. Бетон с гранитным щебнем — самый тяжёлый вариант.

Через сколько можно сверлить бетон после заливки?

Под лёгкий крепёж — через 1–2 недели при плюсовой температуре, когда бетон набрал около 70% прочности. Анкеры под серьёзную нагрузку ставят после 28 суток, когда бетон набирает расчётную прочность.

Можно ли сверлить бетон шуруповёртом?

Шуруповёртом без удара — практически нет. Дрелью-шуруповёртом с режимом удара — отверстия 5–6 мм в кирпиче и нетвёрдом бетоне, медленно. Ударный винтовёрт (импакт) для сверления бетона не подходит: его удар направлен по кругу, а не вдоль сверла.

На какой высоте под потолком нельзя сверлить?

Самая опасная полоса — 150 мм под потолком (в разных источниках 100–200 мм), а также вертикали над и под розетками и выключателями и полосы 100–150 мм у углов и проёмов. Но гарантий нет: перед сверлением проверяйте стену детектором и отключайте автомат.

Сколько можно сверлить перфоратором без перерыва?

Бытовым перфоратором — 5–15 минут непрерывной работы, затем пауза 2–5 минут, чтобы остыли инструмент и бур. Если корпус стал горячим, а от бура пахнет горелым, вы давите слишком сильно или бур затупился.
