Душ с трапом в полу: от расчёта высоты до проверки водой

Душевая с трапом без поддона своими руками — посильная работа, если заранее посчитать высоту пола и не ошибиться в трёх узлах: уклоне, гидроизоляции и стыке гидроизоляции с трапом. Трап — это слив в полу: корпус с решёткой сверху, затвором от запаха внутри и патрубком, который подключают к канализации. Вода стекает по плитке к решётке, бортика и поддона нет, поэтому такую душевую ещё называют душевой зоной, walk-in или «душем в уровень пола».

Статья для тех, кто делает душ без поддона впервые — в квартире или в частном доме. Разберём, какой трап выбрать, как посчитать, на сколько поднимется пол, как подключить трап к канализации с правильным уклоном, сделать стяжку, гидроизоляцию и плитку, а в конце проверить всё водой.

Как устроена душевая с трапом

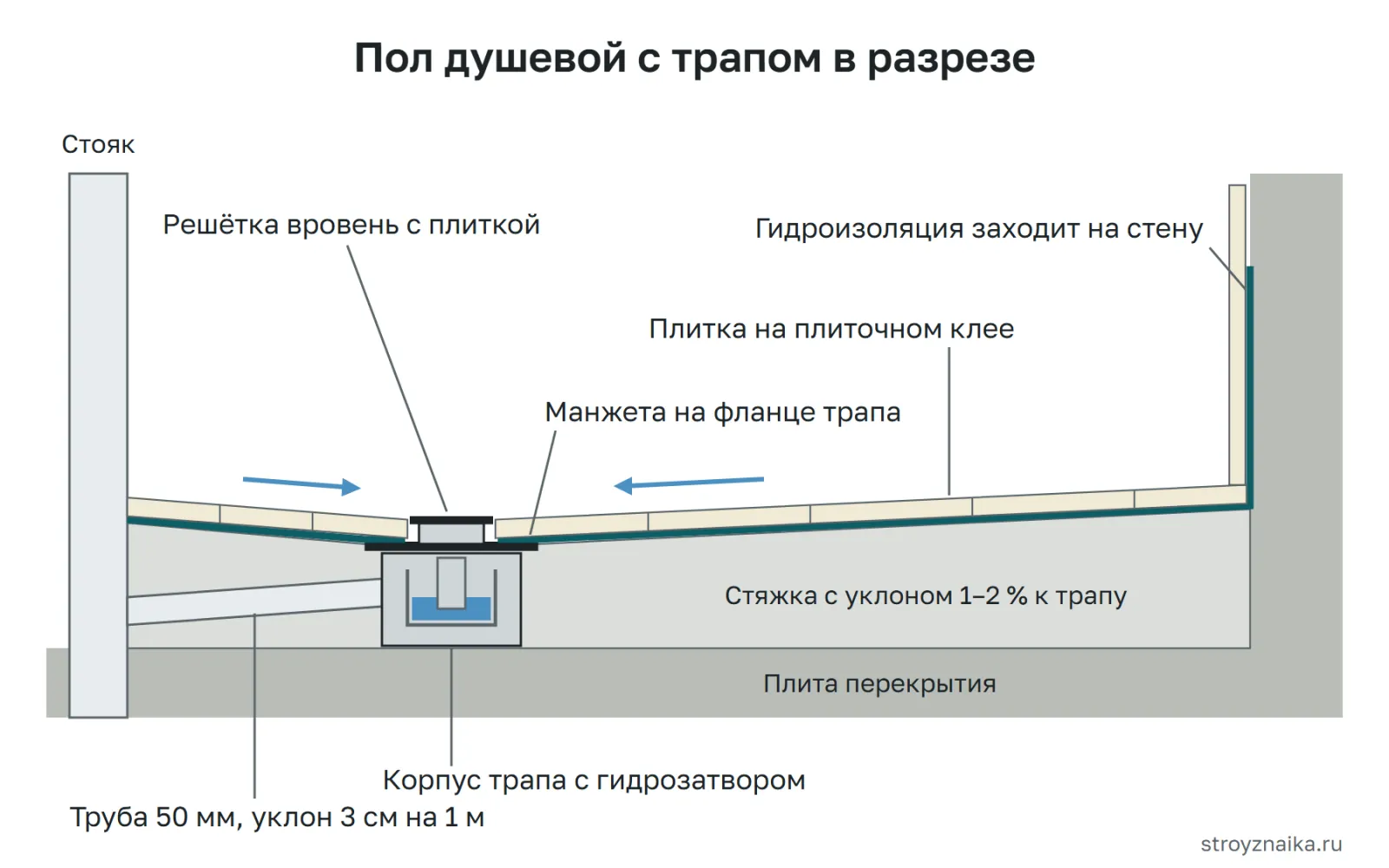

Пол такой душевой — «пирог» из нескольких слоёв, снизу вверх:

1. Перекрытие — бетонная плита (в квартире) или черновой пол (в доме).
2. Труба от трапа к стояку — лежит на перекрытии с уклоном к канализации.
3. Корпус трапа — стоит на перекрытии на регулируемых ножках или подкладках.
4. Стяжка — слой цементно-песчаного раствора, который закрывает трубу и корпус трапа и задаёт уклон пола к сливу.
5. Гидроизоляция — сплошная водонепроницаемая плёнка из мастики или мембраны поверх стяжки, соединённая с трапом через фланец или манжету.
6. Плиточный клей и плитка — а в плитку встраивается надставка трапа с решёткой.

Плитка и затирка воду полностью не держат: часть воды всегда просачивается через швы к гидроизоляции. Поэтому хорошие трапы принимают воду на двух уровнях — сверху через решётку и с уровня гидроизоляции через отверстия во фланце.

Можно ли сделать душ с трапом в квартире

Можно. Раньше в многоквартирных домах разрешали только кабины и поддоны, но после изменений к своду правил СП 30.13330.2020 «Внутренний водопровод и канализация зданий» душевые трапы в квартирах допускаются. Условия везде одинаковы: сделать гидроизоляцию и не трогать несущие конструкции.

Установка трапа считается переустройством — изменением сантехнического оборудования, которое по Жилищному кодексу оформляют в жилинспекции или администрации. В Москве, например, замену ванны на душ с трапом в прежних границах санузла можно сделать без проекта, а после работ подать эскиз на оформление акта о завершённом переустройстве. В других городах порядок уточните в местной жилинспекции заранее.

Что нельзя делать в квартире ни при каких условиях:

• штробить или долбить плиту перекрытия, чтобы «утопить» трап или трубу;
• врезаться в общедомовой стояк или менять его самостоятельно — подключаются к существующему тройнику или отводу, а замену стояка делает управляющая компания;
• оставлять трап без гидроизоляции, надеясь на плитку.

В частном доме ограничений меньше: трап можно поставить до заливки чернового пола и провести трубу в грунте или в перекрытии, так что подъём пола будет минимальным.

Как выбрать трап для душа под плитку

Точечный, линейный или угловой

• Точечный трап — квадратная или круглая решётка 100–150 мм. Пол сводят к нему с четырёх сторон четырьмя наклонными плоскостями, плитку подрезают «конвертом» — по диагоналям от углов к сливу. Дешевле, проще чистить, подходит для плитки до 300 мм и мозаики.
• Линейный трап (душевой лоток) — узкий канал длиной 500–1200 мм. Пол делают одной плоскостью с уклоном к лотку, поэтому можно класть крупную плитку без диагональных резов. Пропускная способность выше, но и сам лоток дороже в 1,5–3 раза.
• Пристенный и угловой — разновидности линейного и точечного: лоток прячут под стену или ставят в угол. Удобно, когда душевая узкая или неквадратная.

На какие характеристики смотреть

Чтобы не ошибиться с пропускной способностью, переведите расход лейки в те же единицы: 1 л/с = 60 л/мин. Обычная ручная лейка расходует 9–12 л/мин (0,15–0,2 л/с), верхний душ большого диаметра — 15–25 л/мин (0,25–0,4 л/с). Если они могут работать одновременно, складывайте и берите трап с запасом в 1,5–2 раза: решётка забивается волосами и мыльной плёнкой, и реальная пропускная способность со временем падает.

Гидрозатвор, сухой или комбинированный затвор

Затвор — то, что не пускает запах канализации в ванную. От его вида зависят и высота трапа, и то, будет ли пахнуть в ванной, если душем долго не пользоваться.

• Гидрозатвор (мокрый затвор) — изогнутый канал, в котором всегда стоит вода. Европейский стандарт на трапы требует слой воды не меньше 50 мм. У низких трапов слой 30 мм — они ниже на 20–30 мм, но вода в них высыхает быстрее, а при сливе ванны в ту же трубу затвор может «сорвать».
• Сухой затвор — механический клапан, который открывается под весом воды и закрывается, когда её нет: мембрана из силикона, поплавок, подпружиненная или магнитная заслонка. Не пересыхает, но заслонка со временем обрастает волосами и мыльным налётом — её нужно промывать раз в 1–2 месяца.
• Комбинированный затвор — гидрозатвор и сухой клапан в одном корпусе. Когда вода есть, работает гидрозатвор, когда испарилась — клапан. Лучший выбор для гостевой ванной, дачи, второго санузла.

Расчёт высоты подъёма пола

Это главный расчёт, и делать его нужно до покупки трапа. Он покажет, на сколько поднимется пол, понадобится ли порог у двери и поместится ли трап вообще.

Из чего складывается высота пола у трапа над перекрытием:

1. h1 — высота низа (лотка) входного отверстия тройника или отвода на стояке над перекрытием. Измерьте рулеткой.
2. L × i — подъём трубы. L — длина трубы от стояка до трапа в метрах, i — уклон. По СП 30.13330.2020 трубы диаметром 40–50 мм от сантехприборов к стояку прокладывают с уклоном 0,03, то есть 30 мм на метр.
3. h2 — расстояние от низа выпускного патрубка трапа до верха решётки, мм. Берите из паспорта или схемы трапа.

Высота чистого пола у слива: H = h1 + L × i + h2. К ней прибавляют подъём пола от трапа до самого дальнего края душевой: расстояние × уклон пола.

Как уменьшить подъём (на тех же исходных данных):

Практические выводы:

• ставьте трап как можно ближе к стояку — каждый метр трубы добавляет 30 мм;
• если пол поднимать некуда, берите низкий трап, но проверьте его пропускную способность по лейке;
• если пол всё равно выходит выше коридора, поднимите пол всей ванной и поставьте порог у двери или сделайте душевую на подиуме высотой 100–150 мм с одной ступенью;
• в частном доме с доступом к подполу выгоднее трап с вертикальным выпуском — трубу ведут под перекрытием, и подъём пола сводится к толщине стяжки.

Инструменты и материалы

• трап с узлом гидроизоляции (фланец или манжета), надставкой и решёткой;
• канализационная труба 50 мм, отводы 45°, переходник к тройнику стояка, хомуты;
• строительный уровень длиной 1–2 м, правило, лазерный нивелир (желательно), рулетка, маркер;
• цементно-песчаная смесь для стяжки или пескобетон, демпферная лента по периметру, маячки или направляющие;
• грунтовка, обмазочная гидроизоляция, армирующая лента для углов, манжеты для труб;
• плиточный клей класса C2, противоскользящая плитка или мозаика, эпоксидная затирка, санитарный силикон;
• плиткорез, болгарка с алмазным диском, зубчатые шпатели, кельма.

Подключение трапа к канализации

1. Разметьте место трапа и трассу трубы. Трап в душевой зоне обычно ставят по центру или ближе к стене, но не под струю: вода с лейки должна течь к сливу, а не по ногам.
2. Проверьте, где у стояка свободный вход 50 мм. Если отвод занят ванной или стиральной машиной, трап можно подключить к ним через тройник, но тогда при сливе ванны вода может подняться в трапе — выбирайте трап с затвором, устойчивым к подпору.
3. Соберите трубу от трапа к стояку. Раструбы направляйте навстречу потоку воды — от стояка к трапу. Повороты делайте двумя отводами по 45°, а не одним на 90°: в остром колене быстрее собираются волосы.
4. Выставьте уклон 30 мм на метр на каждом отрезке. Проверка: положите на трубу уровень длиной 1 м и подложите под его конец со стороны стояка брусок 30 мм — пузырёк должен встать по центру. Слишком крутой уклон тоже вреден: вода убегает, а волосы и грязь остаются в трубе.
5. Закрепите трубу хомутами или точками раствора, чтобы она не всплыла и не сдвинулась при заливке стяжки.
6. Поставьте корпус трапа на ножки или подкладки и выставьте по уровню так, чтобы верх фланца оказался на расчётной отметке — это высота стяжки у слива.
7. Залейте в трап 2–3 ведра воды и осмотрите все соединения: даже капля под будущей стяжкой — это вскрытие пола потом.
8. Закройте трап монтажной заглушкой или плёнкой со скотчем: раствор, попавший в корпус, потом не достать.

Стяжка с уклоном к трапу

Какой уклон делать. СП 30.13330.2020 называет для душевых уклон пола 1–2 % в сторону трапа, производители трапов — не меньше 1 %. На практике для плитки с гладкой или слегка рельефной поверхностью делают 1,5 % — 15 мм на метр. Меньше 1 % вода «не чувствует», особенно на рельефной плитке, и остаётся лужами. Больше 2 % стоять неудобно, мыльной ногой легко поскользнуться, а края душевой заметно поднимаются.

Перед заливкой по периметру стен наклейте демпферную ленту — полосу вспененного материала толщиной 5–10 мм, которая отделяет стяжку от стен и гасит её температурные движения. Сама технология — в статье стяжка пола своими руками по маякам; ниже — что меняется в душевой.

Под точечный трап — «конверт». От трапа к каждому углу душевой натяните шнуры или поставьте маяки по диагоналям. Высота маяка у угла = высота у трапа + расстояние до угла × уклон. Получаются четыре треугольные плоскости, сходящиеся к сливу. Заполняйте их раствором по очереди и выравнивайте правилом от угла к трапу.

Под линейный трап — одна плоскость. Маяки ставят параллельно лотку, каждый следующий выше на расстояние × уклон. Пример: душевая глубиной 1,2 м, лоток у стены, уклон 1,5 % — у входа пол будет на 1200 × 0,015 = 18 мм выше, чем у лотка.

Если стяжка толще 40–50 мм, армируйте её сеткой. Ходить по цементно-песчаной стяжке можно через 2–3 суток, а наносить гидроизоляцию — когда остаточная влажность упадёт до значения из инструкции к составу (часто не выше 4 %), обычно через 2–4 недели в зависимости от толщины и температуры.

Гидроизоляция душевой без поддона

Подробно про материалы и нанесение — в статье гидроизоляция пола в ванной. Здесь — особенности узла с трапом.

Чем делать

• Готовая мастика на полимерной основе — наносится кистью или валиком в 2–3 слоя, общая толщина 1–1,5 мм, расход около 1,4 кг/м² на два слоя, около 2 часов между слоями, плитку кладут примерно через 16 часов. Только для внутренних работ.
• Двухкомпонентная полимерцементная — смесь порошка с жидким полимером, эластичнее и прочнее; расход 1–1,5 кг/м² на каждый миллиметр, минимум два слоя, общая толщина 2 мм (около 3 кг/м²). Подходит и для тёплого пола.
• Рулонная или листовая мембрана — полотно с заводской толщиной, приклеивается на клей; дороже, зато толщина гарантирована. Хорошо работает с трапами, у которых есть прижимной фланец.

Точные цифры по расходу, слоям и выдержке берите из технического описания своего состава — у разных материалов они различаются в 2 раза.

Порядок работ

1. Обеспыльте стяжку и загрунтуйте пол и стены грунтовкой из той же системы, что и гидроизоляция.
2. Вклейте армирующую ленту во все углы пол — стена и стена — стена, на первый слой мастики. Вокруг труб, выходящих из стены и пола, поставьте манжеты.
3. Соедините гидроизоляцию с трапом. Если в комплекте манжета, её вклеивают между двумя слоями мастики, перекрывая фланец трапа и стяжку вокруг на 50–100 мм. Если у трапа прижимной фланец, полотно с отверстием укладывают на фланец корпуса, сверху ставят прижимное кольцо и затягивают винтами, а гидроизоляцию пола заводят на полотно.
4. Нанесите основной слой гидроизоляции в два прохода крест-накрест, без пропусков, с перехлёстом на ленты и манжеты.
5. На стенах душевой зоны поднимите гидроизоляцию на высоту не ниже 2 м или на 20 см выше лейки, на остальных стенах ванной — на 200–300 мм от пола. В дверном проёме заведите её на порог.

Проверка проливом

Когда гидроизоляция высохнет (срок — по инструкции, обычно от суток), заткните трап заглушкой, налейте на пол воду слоем 10–20 мм и оставьте на 24 часа. Отметьте маркером уровень на стене. Через сутки уровень не должен упасть сильнее, чем от испарения, а на потолке у соседей снизу и вокруг стояка — сухо. Только после этого — плитка.

Плитка: конверт или одна плоскость

Плитку на пол душевой берите противоскользящую: с матовой или рельефной поверхностью, классом R10–R11 или с маркировкой для мокрых зон босиком. Клей — цементный класса C2, а на тёплый пол — с пометкой S1 (деформируемый). Как класть — в статье как положить плитку в ванной своими руками; в душевой есть свои правила.

1. Подгоните надставку трапа. Высота надставки = толщина клея (обычно 4–9 мм) + толщина плитки (8–10 мм для керамики). Решётка должна стоять вровень с плиткой или на 1–2 мм ниже. Выше плитки — никогда: вокруг решётки встанет лужа.
2. Начинайте от трапа. Сначала кладут плитку вокруг решётки, потом идут к стенам. Так подрезка окажется у стен, а не у слива.
3. Для конверта режьте плитку по диагоналям, которые совпадают с рёбрами стяжки. Линия реза идёт из угла душевой в угол рамки трапа. Удобнее всего плитка 100–200 мм или мозаика на сетке: она «повторяет» плоскости без ступенек. Крупную плитку 600 × 600 мм на точечный трап класть сложно — на диагоналях образуются ступеньки, для неё берите линейный лоток.
4. Для линейного лотка плитка ложится одной плоскостью, подрезка — только у стен.
5. Клей — сплошным слоем. Пустоты под плиткой в душевой собирают воду, и плитка со временем отходит. Наносите клей и на основание, и на тыльную сторону плитки.
6. Швы и примыкания. Через сутки затирайте швы эпоксидной затиркой — она не впитывает воду и не темнеет. Углы пол — стена заполните санитарным силиконом. Подробнее — в статье как выбрать затирку и затереть швы плитки.

Частые ошибки

Уход и чистка трапа

Трап требует простого, но регулярного ухода:

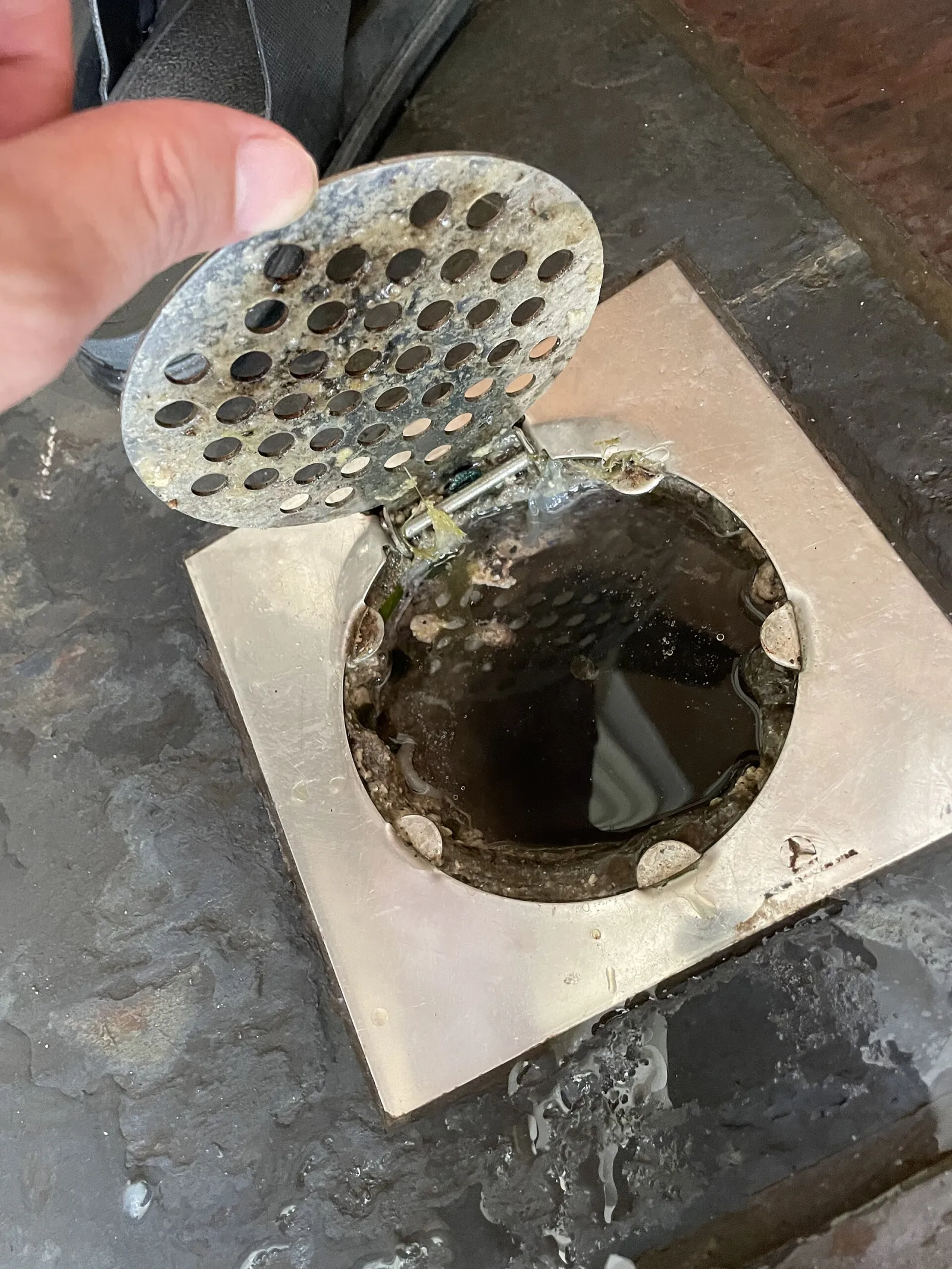

• Раз в 1–2 недели снимайте решётку и вынимайте волосы из сетки-волосоуловителя, если она есть.
• Раз в 1–2 месяца вынимайте сифон или сухой затвор целиком и промывайте тёплой водой со щёткой. Мыльная плёнка и волосы — главная причина медленного слива и заедания сухих клапанов.
• Если уезжаете надолго, а затвор только водяной, налейте в трап воду перед отъездом и сразу по возвращении; можно закрыть решётку плёнкой.
• Для засоров используйте трос или вантуз небольшого диаметра. Агрессивную химию для труб применяйте осторожно: она может повредить резиновые уплотнители и мембраны сухих затворов — сверьтесь с паспортом трапа.

Что делать, если что-то пошло не так

• Вода медленно уходит. Сначала чистка сифона и решётки. Не помогло — засор в трубе: прочистите тросом через корпус трапа. Если слив медленный с первого дня — мала пропускная способность трапа или уклон трубы.
• Пахнет канализацией. Пересох гидрозатвор — пролейте воду; запах возвращается через 1–2 недели — замените сифон на комбинированный (у многих моделей он продаётся отдельно). Запах при работе ванны или унитаза — срыв затвора из-за плохой вентиляции стояка, это вопрос к управляющей компании.
• Лужи у стен. Уклон обратный или недостаточный. Небольшие впадины иногда лечат заменой нескольких плиток с более толстым слоем клея; если вода стоит по всей зоне — перекладка плитки со стяжкой.
• Мокнет потолок у соседей. Сразу перестаньте пользоваться душем. Чаще всего течёт стык гидроизоляции с трапом или соединение трубы под стяжкой. Найти место без вскрытия трудно — вызывайте сантехника с эндоскопом.

Когда лучше позвать специалиста

• нужно переносить или переделывать вход в общедомовой стояк, менять тройник на стояке;
• расчёт даёт подъём пола больше 120–150 мм, а перекрытие старое или деревянное;
• в доме перекрытия деревянные: гидроизоляция по дереву и гипсоволокну требует другой технологии и опыта;
• нужно согласование переустройства с эскизом или проектом;
• после пролива уровень воды падает, а место протечки найти не удаётся.

Тёплый пол в душевой зоне делают так же, как в остальной ванной: кабель не должен проходить над корпусом трапа и трубой, а гидроизоляцию наносят поверх слоя с подогревом. Подробнее — в статье электрический тёплый пол под плитку.

Частые вопросы

Какой уклон пола нужен в душевой с трапом?

СП 30.13330.2020 называет 1–2 % в сторону трапа, то есть 10–20 мм на каждый метр. Для плитки оптимально 1,5 %. Меньше 1 % вода остаётся лужами, больше 2 % неудобно стоять. Уклон задают стяжкой по маякам, а не клеем под плиткой.

Какой уклон нужен у трубы от трапа к стояку?

Для труб 40–50 мм свод правил СП 30.13330.2020 называет уклон 0,03 — 30 мм на метр. Метр трубы добавляет к высоте пола 3 см, поэтому трап ставят как можно ближе к стояку.

На сколько поднимется пол в душевой с трапом?

Посчитайте по формуле: высота входа в стояк + длина трубы × 0,03 + расстояние от низа выпуска трапа до решётки. В типичной квартире пол у трапа выходит на 100–170 мм выше плиты перекрытия, то есть на 50–110 мм выше старого пола в коридоре.

Что такое трап с сухим затвором и чем он лучше?

Это трап, в котором вместо воды запах держит механический клапан: мембрана, поплавок или заслонка. Он не пересыхает, если душем долго не пользуются, но его нужно чаще промывать. Самый надёжный вариант — комбинированный: гидрозатвор плюс сухой клапан.

Что лучше: точечный или линейный трап?

Линейный — для крупной плитки и большого расхода воды: уклон в одну сторону, без диагональных резов. Точечный дешевле и проще в чистке, но требует подрезки плитки конвертом и лучше выглядит с мелкой плиткой или мозаикой. По надёжности они равны, если правильно сделан стык гидроизоляции с фланцем.

Можно ли сделать душ с трапом в квартире многоэтажного дома?

Да, изменения к своду правил СП 30.13330.2020 это разрешили. Обязательны гидроизоляция и сохранность перекрытия, а работы оформляют как переустройство в жилинспекции. Порядок зависит от региона: в Москве при замене ванны на душ в прежних границах санузла хватает эскиза после ремонта.

Нужен ли порог на входе в ванную с такой душевой?

Желателен. Порог 15–20 мм или пол ванной на 15–20 мм ниже коридора удержит воду, если трап засорится. Гидроизоляцию заводят на порог или под него.

Как называется душевая без поддона из плитки?

Душевая с трапом, душевая зона, душ в уровень пола, walk-in или «душевой поддон из плитки», если пол в душе приподнят над остальной ванной бортиком. Устроены все они одинаково: стяжка с уклоном, гидроизоляция, плитка и трап.
