Водяной тёплый пол своими руками: от расчёта до стяжки

Водяной тёплый пол — это трубы, уложенные в стяжку, по которым течёт вода из котла температурой 35–45 °C. Пол становится большим и тёплым радиатором: воздух у ног теплее, чем под потолком, и в комнате комфортно при более низкой температуре. Чаще всего его делают в частном доме, где есть свой котёл.

Из чего состоит пол

Снизу вверх:

1. Основание — бетонная плита или черновой пол по грунту. Перепад по высоте не больше 5–10 мм, иначе утеплитель ляжет с щелями.
2. Демпферная лента — полоса вспененного полиэтилена толщиной 8–10 мм по периметру комнаты. Она отделяет стяжку от стен и даёт ей расширяться при нагреве.
3. Теплоизоляция — плиты утеплителя, которые не пускают тепло вниз.
4. Плёнка — полиэтилен 150–200 мкм, чтобы раствор не уходил в швы утеплителя.
5. Трубы с креплением к утеплителю, к арматурной сетке или к профильным матам с бобышками.
6. Стяжка не меньше 30 мм над трубой.
7. Финишное покрытие — лучше всего плитка или керамогранит. Ламинат и линолеум кладут только с пометкой о совместимости с тёплым полом.

Общая высота пирога — от 80 до 150 мм. Это нужно учесть заранее: на столько поднимется пол, а значит, двери, пороги и высота потолка.

Теплоизоляция под трубы

Без утеплителя до половины тепла уходит в перекрытие или грунт. Толщина зависит от того, что под полом.

Минеральная вата под стяжку не годится: она сминается под нагрузкой. Подробнее о плотности и марках — в статье какой утеплитель положить под тёплый пол.

Какие трубы выбрать

Для тёплого пола берут трубы, которые гнутся без изломов и не боятся постоянного нагрева:

• Сшитый полиэтилен (PE-X) — самый распространённый вариант. Обязательно с антидиффузионным слоем: он не пропускает кислород, который иначе вызывает коррозию котла и коллектора.
• Полиэтилен повышенной термостойкости (PE-RT) — мягче и проще в укладке, чуть дешевле.
• Металлопластиковая труба — хорошо держит форму на изгибах, но её нельзя перегибать: смятый алюминиевый слой не восстанавливается.
• Гофрированная нержавеющая — очень долговечна, но тяжелее гнётся и дороже.

Стандартный диаметр — 16 × 2 мм (наружный диаметр × толщина стенки). Трубу 20 мм применяют в больших помещениях, где нужен длинный контур.

Расчёт шага и контуров

Шаг укладки — расстояние между соседними трубами. Чем он меньше, тем больше тепла отдаёт пол.

• 100 мм — ванная, краевые зоны у панорамных окон и наружных стен;
• 150 мм — жилые комнаты, если пол основное отопление;
• 200 мм — комнаты, где есть ещё и радиаторы.

Шаг больше 300 мм делать нельзя: пол будет греться полосами.

Расход трубы на 1 м² пола — это 1 / шаг в метрах: при шаге 100 мм — 10 м, 150 мм — 6,7 м, 200 мм — 5 м.

Длина одного контура для трубы 16 мм — не больше 80–100 м, для трубы 20 мм — до 120 м. В длинной трубе слишком велико сопротивление, насос не продавит воду, а конец контура останется холодным. Контуры одного коллектора стараются делать близкой длины — с разницей не больше 15–20%.

Трубы не кладут под шкафами, кухонной мебелью, ванной и в 100–150 мм от стен.

Схемы укладки:

• Улитка (спираль) — подающая и обратная трубы идут рядом, температура пола ровная. Лучший вариант для жилых комнат.
• Змейка — проще разметить, но пол у начала контура заметно теплее, чем у конца. Подходит для небольших помещений и краевых зон: начало змейки кладут у окна.

Коллектор и подготовка воды

Коллектор — это две гребёнки с отводами: на подающую каждый контур получает горячую воду, в обратную возвращает остывшую. На хорошем коллекторе есть:

• расходомеры на подаче — ими настраивают поток в каждом контуре;
• термоклапаны на обратке, под которые ставят сервоприводы от комнатных термостатов;
• автоматические воздухоотводчики и сливные краны.

Котёл обычно выдаёт 60–80 °C, а в пол можно подавать не больше 45–55 °C. Поэтому перед коллектором ставят насосно-смесительный узел: насос и клапан, который подмешивает к горячей воде остывшую из обратки. Поверхность пола в жилых комнатах не должна нагреваться выше 26–28 °C, в ванной и коридоре — примерно до 31 °C.

Коллектор размещают в шкафу выше уровня труб пола, чтобы воздух уходил к воздухоотводчикам, и как можно ближе к центру обогреваемой зоны. Если котёл ещё не куплен, учтите мощность тёплого пола при его выборе.

Монтаж по шагам

1. Очистите и выровняйте основание, наклейте демпферную ленту по периметру на высоту будущей стяжки плюс 20 мм.
2. Уложите утеплитель вразбежку, без щелей. Сверху — плёнку с нахлёстом 100 мм, швы проклейте скотчем.
3. Установите коллекторный шкаф и коллектор.
4. Разметьте контуры мелом. Подключите начало трубы к коллектору и раскатывайте бухту, не стаскивая петли с неё, иначе труба перекрутится.
5. Крепите трубу скобами-гарпунами через 300–500 мм на прямых и чаще на поворотах. Радиус поворота — не меньше 5 диаметров трубы, то есть 80 мм для трубы 16 мм.

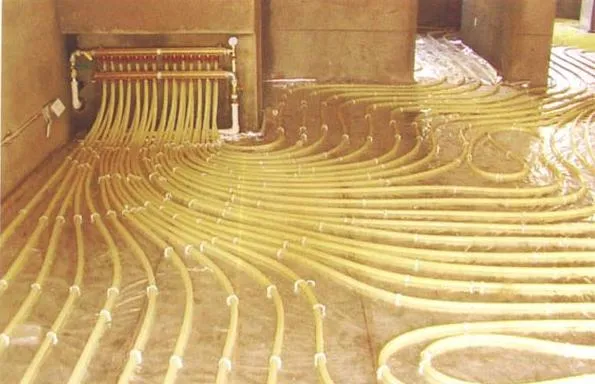

6. Где трубы проходят через деформационный шов или у коллектора идут плотно, наденьте на них защитную гофротрубу.
7. Подключите конец контура к коллектору и подпишите на гребёнке, какой контур куда идёт.

Опрессовка. Заполните систему водой, удалите воздух и поднимите давление в полтора раза выше рабочего, но не меньше 6 бар. Оставьте на 24 часа: давление не должно падать. Стяжку заливают, когда трубы под давлением 2–3 бар — так сразу заметна любая течь.

Стяжка

Над трубой нужно не меньше 30 мм раствора, лучше 40–50 мм: тоньше — треснет, толще — пол будет долго прогреваться. Используют цементно-песчаный раствор с пластификатором для тёплых полов и фиброволокном. Как выставить маяки и залить раствор, подробно описано в статье о стяжке пола по маякам.

Помещения площадью больше 30–40 м² или со стороной больше 8 м делят деформационными швами на участки. Шов проходит через всю толщину стяжки, и каждый контур остаётся в пределах своего участка.

Частые вопросы

Можно ли сделать водяной тёплый пол без стяжки?

Да, есть сухие системы: трубы укладывают в пазы плит утеплителя с алюминиевыми пластинами, сверху кладут гипсоволокнистые листы или сразу покрытие. Они легче и быстрее в монтаже, их применяют на деревянных перекрытиях, где тяжёлая стяжка недопустима.

Сколько контуров можно подключить к одному коллектору?

Обычно до 10–12. Больше — сложно настроить, и насос может не справиться. В большом доме ставят два коллектора на разных этажах.

Какой шаг выбрать в ванной?

100 мм. Площадь открытого пола в ванной маленькая, а тепла нужно больше, чтобы плитка была тёплой и быстро высыхала.

Нужен ли тёплый пол, если есть радиаторы?

Как дополнительный подогрев — для комфорта ног в ванной, на кухне, в прихожей. Тогда шаг 200 мм и невысокая подача. Если пол основное отопление, шаг 100–150 мм и расчёт по теплопотерям.

Почему один контур холодный?

Чаще всего в нём воздух или он слишком длинный. Проверьте воздухоотводчики, откройте расходомер этого контура сильнее, а остальные чуть прикройте. Если не помогает, проверьте, не перегнута ли труба у коллектора.
