Как установить накопительный водонагреватель самостоятельно

Накопительный водонагреватель — в быту бойлер — это бак с теплоизоляцией и электрическим нагревателем внутри (ТЭНом). Он нагревает воду и держит её горячей, пока вы ею не воспользуетесь. Установить его самостоятельно вполне реально, если соблюдать три вещи: прочное крепление, предохранительный клапан на входе холодной воды и отдельную электрическую линию с защитой.

Ниже — порядок работ для настенного бака на 30–100 л в квартире или частном доме.

Выбор объёма и места

Сколько литров нужно

Объём зависит от числа людей и того, моетесь ли вы в душе или набираете ванну.

Вертикальный или горизонтальный

Вертикальный бак нагревает воду эффективнее: горячая вода поднимается вверх, к выходу, а холодная остаётся внизу у ТЭНа и не смешивается с готовой. Горизонтальный выбирают, когда не хватает высоты — например, над дверью в санузел или под потолком в нише. Вешать вертикальную модель горизонтально нельзя: патрубки и анод окажутся не там, где нужно.

Где вешать

• на несущую стену из кирпича или бетона, ближе к основным точкам разбора горячей воды;
• так, чтобы снизу оставалось 300–500 мм свободного места для обслуживания: снятия фланца с ТЭНом и замены магниевого анода (стержня, который защищает бак от коррозии);
• рядом не должно быть брызг воды на электрическую часть — в ванной бак вешают вне зоны прямого попадания воды из душа.

Материалы и инструменты

• водонагреватель с предохранительным клапаном из комплекта;
• два анкерных крюка диаметром 10–12 мм или крепёж из комплекта, дюбели под тип стены;
• шаровые краны на холодную и горячую воду;
• тройник и кран для слива;
• гибкие подводки или полипропиленовые трубы с переходниками на резьбу;
• лён с пастой или сантехническая нить для уплотнения резьбы;
• редуктор давления — если давление в водопроводе выше рабочего давления бака;
• для электрики: кабель, автоматический выключатель, УЗО (устройство защитного отключения), розетка с заземлением или клеммная колодка.

Монтаж на стену

1. Разметьте по уровню два отверстия по расстоянию между проушинами бака. Учтите, что верх бака должен быть на 30–50 мм ниже крюков, чтобы прибор можно было навесить.
2. Просверлите отверстия на глубину анкера плюс 10 мм, забейте дюбели, вкрутите крюки.
3. Навесьте бак вдвоём и проверьте, что он висит вертикально и не качается.

Подключение к воде

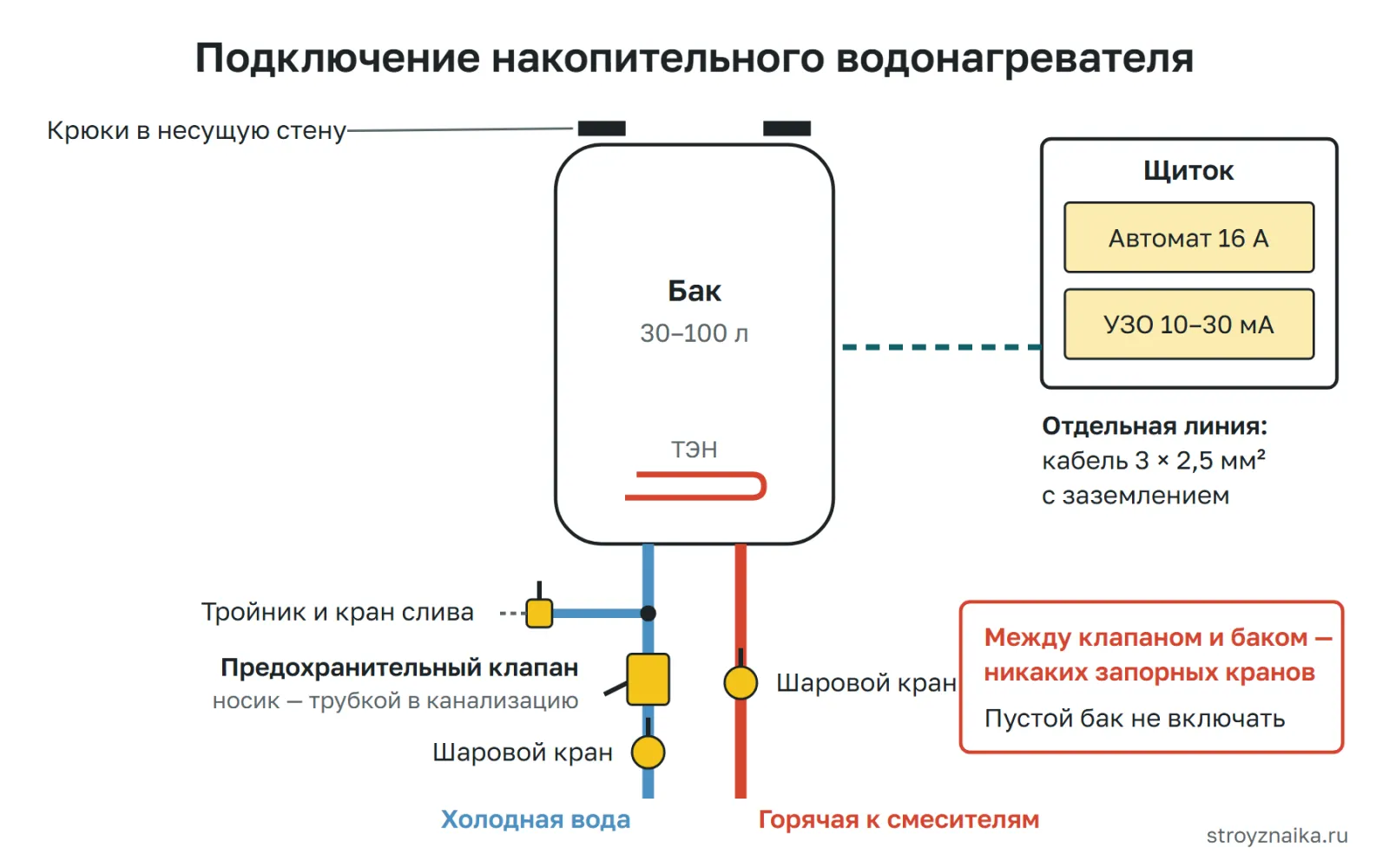

Схема узла холодной воды

Порядок элементов от водопровода к баку:

1. Шаровой кран — чтобы отключить бак от водопровода.
2. Предохранительный клапан — стрелкой на корпусе в сторону бака.
3. Тройник со сливным краном — между клапаном и патрубком холодной воды бака. Слив ставят именно со стороны бака: клапан не выпускает воду обратно в водопровод, и через него бак не опорожнить.

На выходе горячей воды ставят только шаровой кран.

Что делает клапан

Клапан пропускает воду в бак и не даёт ей уйти обратно в водопровод. Когда давление в баке при нагреве превышает порог (обычно 6–8 атмосфер, указан на корпусе), клапан сбрасывает излишек через боковой носик. Капли из носика во время нагрева — это нормальная работа. Отведите от носика прозрачную трубку в канализацию, чтобы вода не капала на пол.

Если давление в водопроводе выше 4–5 атмосфер или вода из клапана течёт постоянно, поставьте перед узлом редуктор давления.

Подключение в квартире

В квартире бак подключают после квартирных кранов — к разводке, а не к общему стояку. Перекройте воду своими кранами на входе и подключайтесь к трубам после них. Для этого часто ставят тройники на подводке к смесителю — этот узел похож на тот, что описан в статье как поменять смеситель на кухне. Если новую врезку нужно делать в общедомовой стояк или квартирные краны не держат, заявку подают в управляющую компанию — перекрыть и слить стояк может только её сантехник.

Если разводка из полипропилена, тройники и переходники на резьбу впаивают — как это делается, читайте в статье пайка полипропиленовых труб.

Подключение к электросети

Бак мощностью 1,5–2,5 кВт подключают отдельной линией от щитка — не через удлинитель и не в розетку, где уже работают другие приборы.

Ток считают так: мощность в ваттах делится на напряжение 230 В. Для 2 кВт: 2000 / 230 ≈ 8,7 А. Подробнее про выбор провода — в статье сечение кабеля для квартиры.

На этой же линии ставят УЗО с током утечки 10–30 мА. Оно отключает питание, если ток уходит на корпус или через человека, — например, при пробое ТЭНа. Многие баки уже имеют встроенное устройство защиты в вилке, но УЗО в щитке всё равно нужно.

Первый запуск

1. Откройте кран горячей воды на ближайшем смесителе.
2. Откройте кран холодной воды на входе в бак. Бак начнёт заполняться, из смесителя сначала пойдёт воздух.
3. Когда из смесителя пойдёт ровная струя без воздуха, бак полный. Закройте смеситель.
4. Проверьте все соединения на течь.
5. Только теперь включите питание и выставьте температуру 55–60 °C.

После первого нагрева ещё раз осмотрите соединения: металл и уплотнения расширяются, и слабое место может проявиться только сейчас.

Обслуживание

• Раз в месяц поднимайте рычажок предохранительного клапана на 2–3 секунды: из носика должна пойти вода. Так клапан не зарастает накипью.
• Раз в год вызывайте мастера или сами слейте бак, снимите фланец, очистите ТЭН и стенки от накипи и проверьте магниевый анод.
• Если уезжаете зимой в неотапливаемый дом, слейте воду полностью: замёрзшая вода разорвёт бак.

Частые вопросы

Почему капает из предохранительного клапана?

Это нормально во время нагрева: вода расширяется, и клапан сбрасывает излишек. Если течёт постоянно, даже когда бак не греется, значит, давление в водопроводе слишком высокое — нужен редуктор — или клапан засорился и его надо заменить.

Можно ли подключить водонагреватель в обычную розетку?

Только если это отдельная розетка с заземлением на своей линии с автоматом и УЗО, а кабель рассчитан на ток бака. Общая кухонная розетка, где одновременно работают чайник и духовка, не подойдёт.

Как часто менять магниевый анод?

Обычно раз в год, при жёсткой воде — чаще. При замене анода бак заодно чистят от накипи. Для этого слейте воду через кран на тройнике.

Как слить воду из бака?

Отключите питание, закройте кран холодной воды, откройте горячую воду на смесителе — чтобы в бак попадал воздух, — и откройте сливной кран на тройнике. Если сливного крана нет, придётся снимать подводку холодной воды.

Какую температуру выставлять?

55–60 °C — оптимально: бак меньше покрывается накипью, а в воде не размножаются бактерии. Выше 60 °C накипь растёт быстрее, ниже 50 °C есть риск появления запаха.
